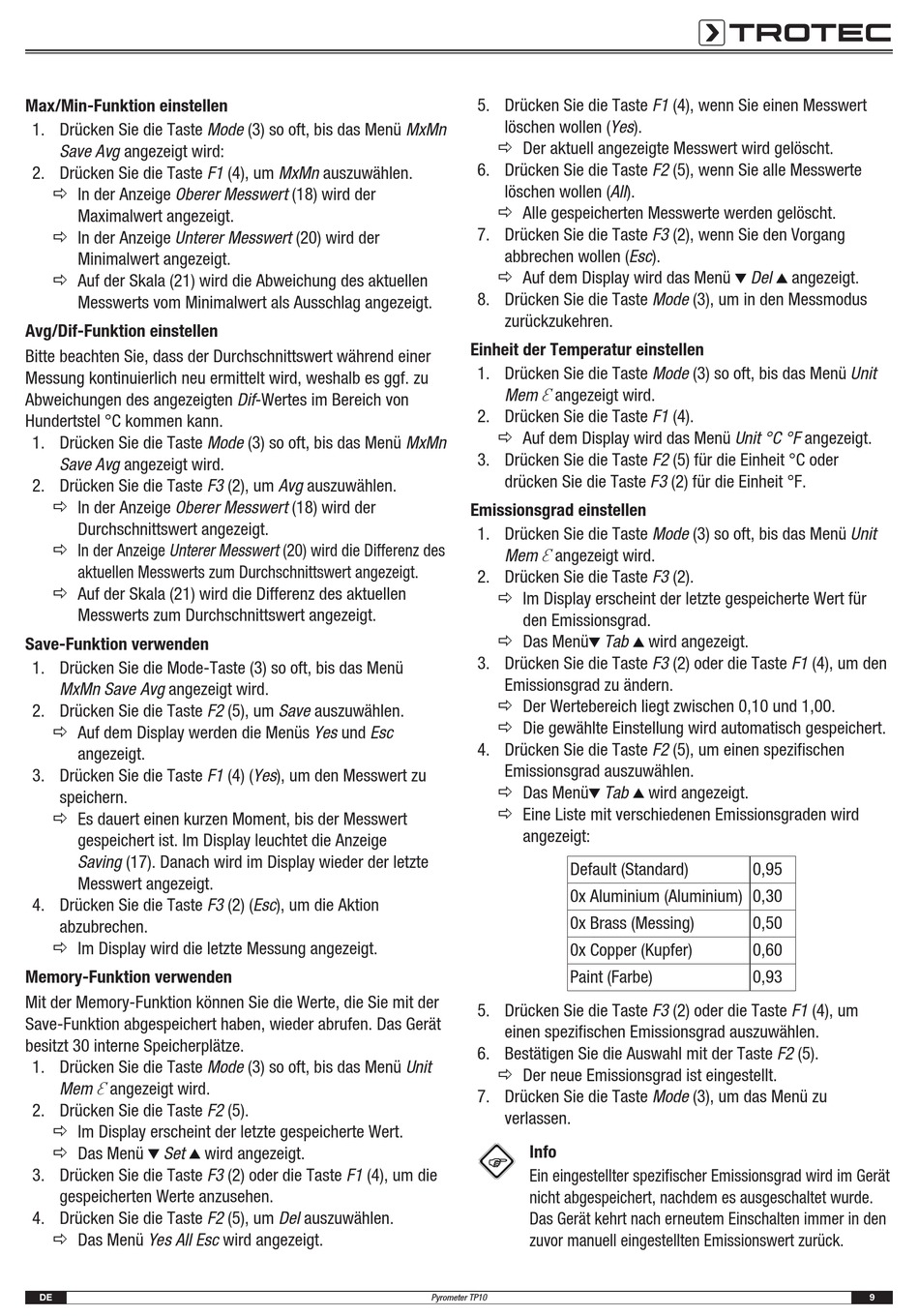

Trotec TP10 Betriebsanleitung Seite 9

Max/Min-Funktion einstellen
1. Drücken Sie die Taste Mode (3) so oft, bis das Menü MxMn
Save Avg angezeigt wird:
2. Drücken Sie die Taste F1 (4), um MxMn auszuwählen.
ð In der Anzeige Oberer Messwert (18) wird der
Maximalwert angezeigt.
ð In der Anzeige Unterer Messwert (20) wird der
Minimalwert angezeigt.
ð Auf der Skala (21) wird die Abweichung des aktuellen
Messwerts vom Minimalwert als Ausschlag angezeigt.
Avg/Dif-Funktion einstellen
Bitte beachten Sie, dass der Durchschnittswert während einer
Messung kontinuierlich neu ermittelt wird, weshalb es ggf. zu
Abweichungen des angezeigten Dif-Wertes im Bereich von
Hundertstel °C kommen kann.
1. Drücken Sie die Taste Mode (3) so oft, bis das Menü MxMn
Save Avg angezeigt wird.
2. Drücken Sie die Taste F3 (2), um Avg auszuwählen.
ð In der Anzeige Oberer Messwert (18) wird der
Durchschnittswert angezeigt.
ð In der Anzeige Unterer Messwert (20) wird die Differenz des
aktuellen Messwerts zum Durchschnittswert angezeigt.
ð Auf der Skala (21) wird die Differenz des aktuellen
Messwerts zum Durchschnittswert angezeigt.
Save-Funktion verwenden
1. Drücken Sie die Mode-Taste (3) so oft, bis das Menü
MxMn Save Avg angezeigt wird.
2. Drücken Sie die Taste F2 (5), um Save auszuwählen.
ð Auf dem Display werden die Menüs Yes und Esc
angezeigt.
3. Drücken Sie die Taste F1 (4) (Yes), um den Messwert zu
speichern.
ð Es dauert einen kurzen Moment, bis der Messwert
gespeichert ist. Im Display leuchtet die Anzeige
Saving (17). Danach wird im Display wieder der letzte
Messwert angezeigt.
4. Drücken Sie die Taste F3 (2) (Esc), um die Aktion
abzubrechen.
ð Im Display wird die letzte Messung angezeigt.
Memory-Funktion verwenden
Mit der Memory-Funktion können Sie die Werte, die Sie mit der
Save-Funktion abgespeichert haben, wieder abrufen. Das Gerät
besitzt 30 interne Speicherplätze.
1. Drücken Sie die Taste Mode (3) so oft, bis das Menü Unit
Mem Ɛ angezeigt wird.
2. Drücken Sie die Taste F2 (5).
ð Im Display erscheint der letzte gespeicherte Wert.
ð Das Menü
Set
3. Drücken Sie die Taste F3 (2) oder die Taste F1 (4), um die
gespeicherten Werte anzusehen.
4. Drücken Sie die Taste F2 (5), um Del auszuwählen.
ð Das Menü Yes All Esc wird angezeigt.
DE
wird angezeigt.
5. Drücken Sie die Taste F1 (4), wenn Sie einen Messwert
löschen wollen (Yes).
ð Der aktuell angezeigte Messwert wird gelöscht.
6. Drücken Sie die Taste F2 (5), wenn Sie alle Messwerte
löschen wollen (All).
ð Alle gespeicherten Messwerte werden gelöscht.
7. Drücken Sie die Taste F3 (2), wenn Sie den Vorgang
abbrechen wollen (Esc).
ð Auf dem Display wird das Menü
8. Drücken Sie die Taste Mode (3), um in den Messmodus
zurückzukehren.
Einheit der Temperatur einstellen
1. Drücken Sie die Taste Mode (3) so oft, bis das Menü Unit
Mem Ɛ angezeigt wird.
2. Drücken Sie die Taste F1 (4).
ð Auf dem Display wird das Menü Unit °C °F angezeigt.
3. Drücken Sie die Taste F2 (5) für die Einheit °C oder
drücken Sie die Taste F3 (2) für die Einheit °F.
Emissionsgrad einstellen
1. Drücken Sie die Taste Mode (3) so oft, bis das Menü Unit
Mem Ɛ angezeigt wird.
2. Drücken Sie die Taste F3 (2).
ð Im Display erscheint der letzte gespeicherte Wert für
den Emissionsgrad.
ð Das Menü Tab
3. Drücken Sie die Taste F3 (2) oder die Taste F1 (4), um den
Emissionsgrad zu ändern.
ð Der Wertebereich liegt zwischen 0,10 und 1,00.
ð Die gewählte Einstellung wird automatisch gespeichert.
4. Drücken Sie die Taste F2 (5), um einen spezifischen
Emissionsgrad auszuwählen.
ð Das Menü Tab
ð Eine Liste mit verschiedenen Emissionsgraden wird
angezeigt:
Default (Standard)
0x Aluminium (Aluminium) 0,30
0x Brass (Messing)
0x Copper (Kupfer)
Paint (Farbe)
5. Drücken Sie die Taste F3 (2) oder die Taste F1 (4), um
einen spezifischen Emissionsgrad auszuwählen.
6. Bestätigen Sie die Auswahl mit der Taste F2 (5).
ð Der neue Emissionsgrad ist eingestellt.
7. Drücken Sie die Taste Mode (3), um das Menü zu
verlassen.
Info
Ein eingestellter spezifischer Emissionsgrad wird im Gerät
nicht abgespeichert, nachdem es ausgeschaltet wurde.
Das Gerät kehrt nach erneutem Einschalten immer in den
zuvor manuell eingestellten Emissionswert zurück.
Pyrometer TP10
Del angezeigt.
wird angezeigt.
wird angezeigt.
0,95
0,50
0,60
0,93
9
