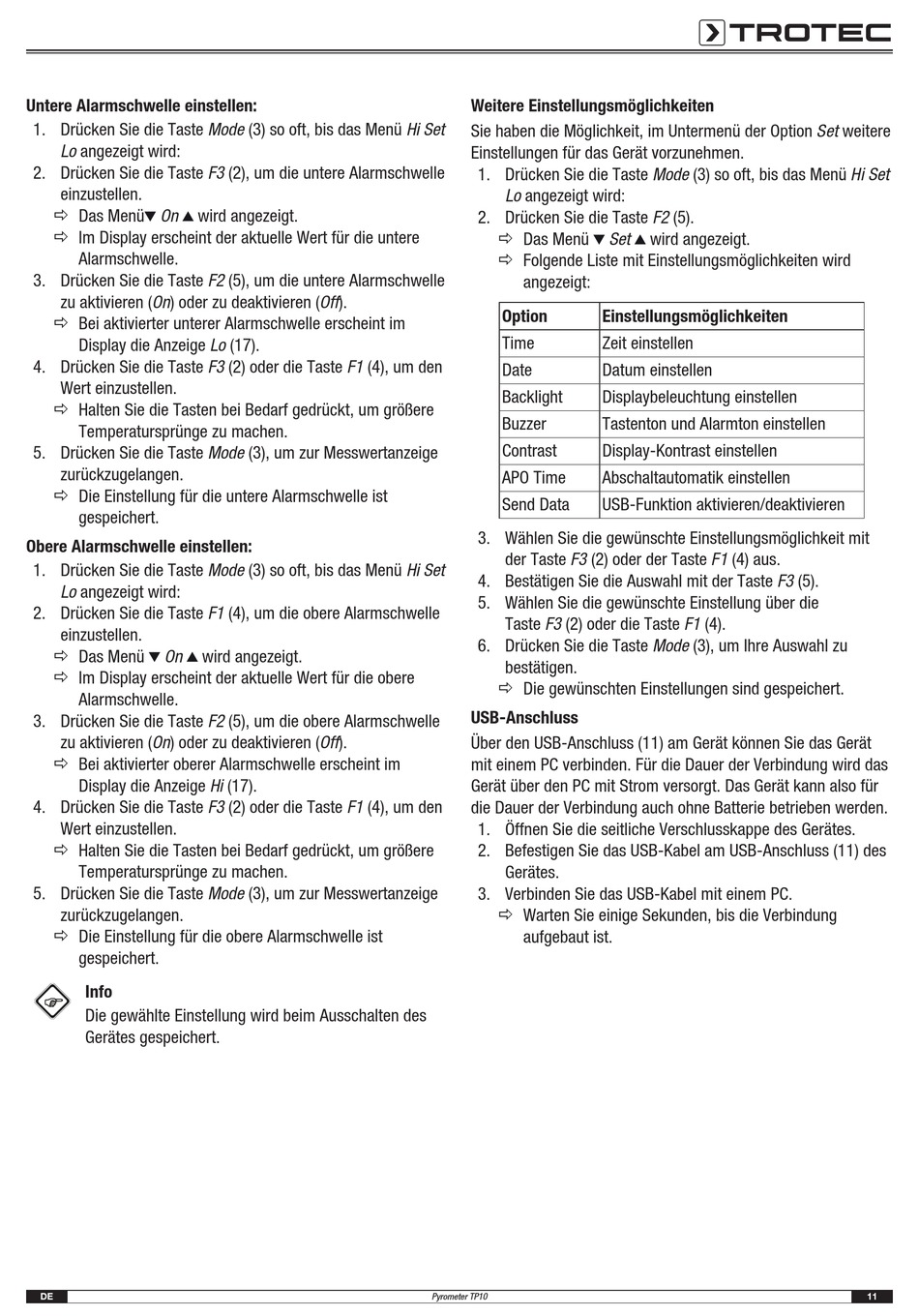

Trotec TP10 Betriebsanleitung Seite 11

Untere Alarmschwelle einstellen:
1. Drücken Sie die Taste Mode (3) so oft, bis das Menü Hi Set
Lo angezeigt wird:
2. Drücken Sie die Taste F3 (2), um die untere Alarmschwelle
einzustellen.
ð Das Menü On
wird angezeigt.
ð Im Display erscheint der aktuelle Wert für die untere
Alarmschwelle.
3. Drücken Sie die Taste F2 (5), um die untere Alarmschwelle
zu aktivieren (On) oder zu deaktivieren (Off).
ð Bei aktivierter unterer Alarmschwelle erscheint im
Display die Anzeige Lo (17).
4. Drücken Sie die Taste F3 (2) oder die Taste F1 (4), um den
Wert einzustellen.
ð Halten Sie die Tasten bei Bedarf gedrückt, um größere
Temperatursprünge zu machen.
5. Drücken Sie die Taste Mode (3), um zur Messwertanzeige
zurückzugelangen.
ð Die Einstellung für die untere Alarmschwelle ist
gespeichert.
Obere Alarmschwelle einstellen:
1. Drücken Sie die Taste Mode (3) so oft, bis das Menü Hi Set
Lo angezeigt wird:
2. Drücken Sie die Taste F1 (4), um die obere Alarmschwelle
einzustellen.
ð Das Menü
On
ð Im Display erscheint der aktuelle Wert für die obere
Alarmschwelle.
3. Drücken Sie die Taste F2 (5), um die obere Alarmschwelle
zu aktivieren (On) oder zu deaktivieren (Off).
ð Bei aktivierter oberer Alarmschwelle erscheint im
Display die Anzeige Hi (17).
4. Drücken Sie die Taste F3 (2) oder die Taste F1 (4), um den
Wert einzustellen.
ð Halten Sie die Tasten bei Bedarf gedrückt, um größere
Temperatursprünge zu machen.
5. Drücken Sie die Taste Mode (3), um zur Messwertanzeige
zurückzugelangen.
ð Die Einstellung für die obere Alarmschwelle ist
gespeichert.
Info
Die gewählte Einstellung wird beim Ausschalten des
Gerätes gespeichert.
DE
wird angezeigt.
Weitere Einstellungsmöglichkeiten
Sie haben die Möglichkeit, im Untermenü der Option Set weitere
Einstellungen für das Gerät vorzunehmen.
1. Drücken Sie die Taste Mode (3) so oft, bis das Menü Hi Set
Lo angezeigt wird:
2. Drücken Sie die Taste F2 (5).
ð Das Menü
ð Folgende Liste mit Einstellungsmöglichkeiten wird
angezeigt:
Option Einstellungsmöglichkeiten
Time Zeit einstellen
Date Datum einstellen
Backlight Displaybeleuchtung einstellen
Buzzer Tastenton und Alarmton einstellen
Contrast Display-Kontrast einstellen
APO Time Abschaltautomatik einstellen
Send Data USB-Funktion aktivieren/deaktivieren
3. Wählen Sie die gewünschte Einstellungsmöglichkeit mit
der Taste F3 (2) oder der Taste F1 (4) aus.
4. Bestätigen Sie die Auswahl mit der Taste F3 (5).
5. Wählen Sie die gewünschte Einstellung über die
Taste F3 (2) oder die Taste F1 (4).
6. Drücken Sie die Taste Mode (3), um Ihre Auswahl zu
bestätigen.
ð Die gewünschten Einstellungen sind gespeichert.
USB-Anschluss
Über den USB-Anschluss (11) am Gerät können Sie das Gerät
mit einem PC verbinden. Für die Dauer der Verbindung wird das
Gerät über den PC mit Strom versorgt. Das Gerät kann also für
die Dauer der Verbindung auch ohne Batterie betrieben werden.
1. Öffnen Sie die seitliche Verschlusskappe des Gerätes.
2. Befestigen Sie das USB-Kabel am USB-Anschluss (11) des
Gerätes.
3. Verbinden Sie das USB-Kabel mit einem PC.
ð Warten Sie einige Sekunden, bis die Verbindung
aufgebaut ist.
Pyrometer TP10
Set wird angezeigt.
11
