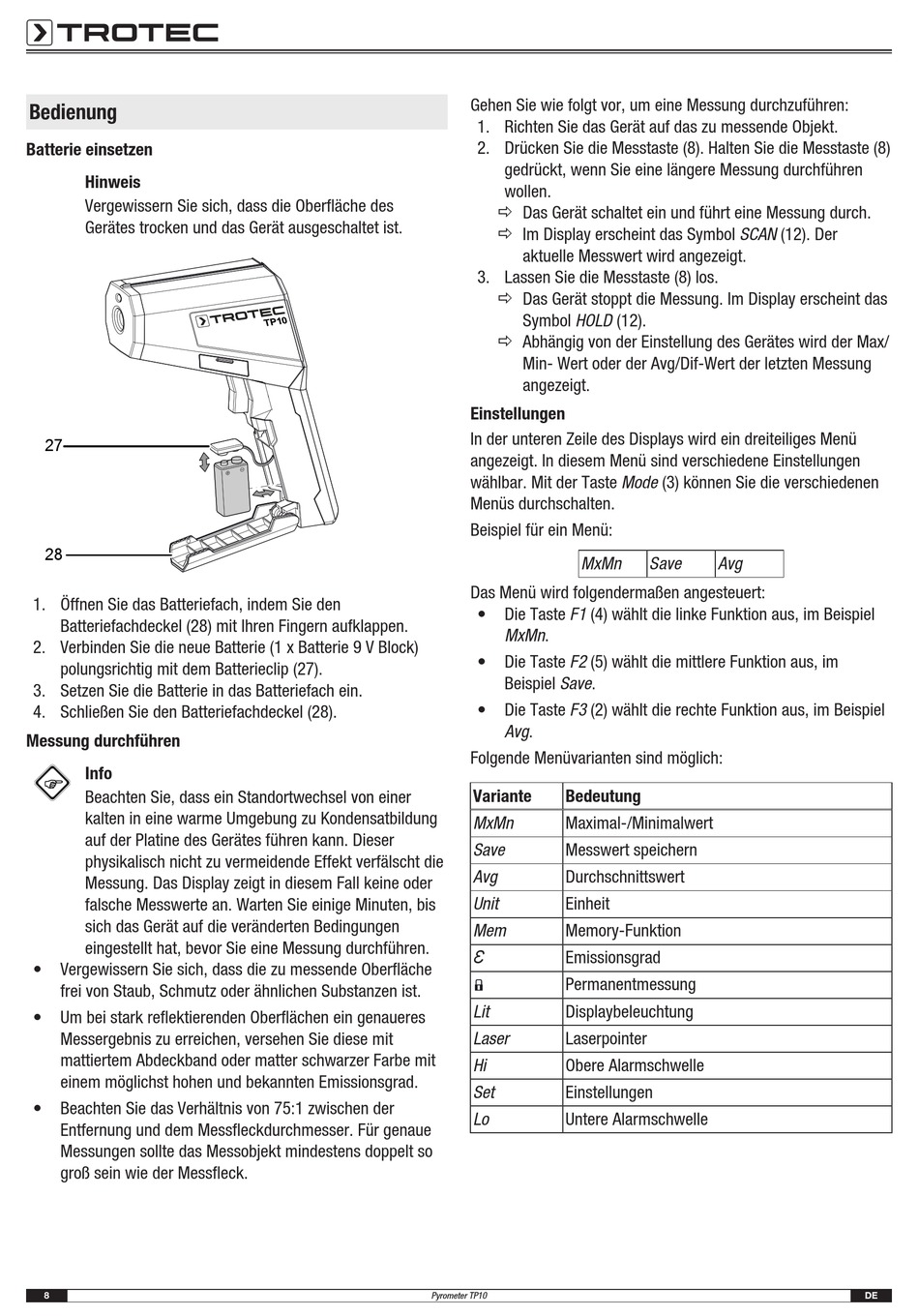

Bedienung - Trotec TP10 Betriebsanleitung

Bedienung

Batterie einsetzen
Hinweis
Vergewissern Sie sich, dass die Oberfläche des
Gerätes trocken und das Gerät ausgeschaltet ist.
27
28
1. Öffnen Sie das Batteriefach, indem Sie den
Batteriefachdeckel (28) mit Ihren Fingern aufklappen.
2. Verbinden Sie die neue Batterie (1 x Batterie 9 V Block)
polungsrichtig mit dem Batterieclip (27).
3. Setzen Sie die Batterie in das Batteriefach ein.
4. Schließen Sie den Batteriefachdeckel (28).
Messung durchführen
Info
Beachten Sie, dass ein Standortwechsel von einer
kalten in eine warme Umgebung zu Kondensatbildung
auf der Platine des Gerätes führen kann. Dieser
physikalisch nicht zu vermeidende Effekt verfälscht die
Messung. Das Display zeigt in diesem Fall keine oder
falsche Messwerte an. Warten Sie einige Minuten, bis
sich das Gerät auf die veränderten Bedingungen
eingestellt hat, bevor Sie eine Messung durchführen.
• Vergewissern Sie sich, dass die zu messende Oberfläche
frei von Staub, Schmutz oder ähnlichen Substanzen ist.
• Um bei stark reflektierenden Oberflächen ein genaueres
Messergebnis zu erreichen, versehen Sie diese mit
mattiertem Abdeckband oder matter schwarzer Farbe mit
einem möglichst hohen und bekannten Emissionsgrad.
• Beachten Sie das Verhältnis von 75:1 zwischen der
Entfernung und dem Messfleckdurchmesser. Für genaue
Messungen sollte das Messobjekt mindestens doppelt so
groß sein wie der Messfleck.
8
Gehen Sie wie folgt vor, um eine Messung durchzuführen:
1. Richten Sie das Gerät auf das zu messende Objekt.
2. Drücken Sie die Messtaste (8). Halten Sie die Messtaste (8)
gedrückt, wenn Sie eine längere Messung durchführen
wollen.
ð Das Gerät schaltet ein und führt eine Messung durch.
ð Im Display erscheint das Symbol SCAN (12). Der
aktuelle Messwert wird angezeigt.
3. Lassen Sie die Messtaste (8) los.
ð Das Gerät stoppt die Messung. Im Display erscheint das
Symbol HOLD (12).
ð Abhängig von der Einstellung des Gerätes wird der Max/
Min- Wert oder der Avg/Dif-Wert der letzten Messung
angezeigt.
Einstellungen
In der unteren Zeile des Displays wird ein dreiteiliges Menü
angezeigt. In diesem Menü sind verschiedene Einstellungen
wählbar. Mit der Taste Mode (3) können Sie die verschiedenen
Menüs durchschalten.
Beispiel für ein Menü:
MxMn
Das Menü wird folgendermaßen angesteuert:
• Die Taste F1 (4) wählt die linke Funktion aus, im Beispiel
MxMn.
• Die Taste F2 (5) wählt die mittlere Funktion aus, im
Beispiel Save.
• Die Taste F3 (2) wählt die rechte Funktion aus, im Beispiel
Avg.
Folgende Menüvarianten sind möglich:
Variante Bedeutung
MxMn Maximal-/Minimalwert
Save Messwert speichern
Avg Durchschnittswert
Unit Einheit
Mem Memory-Funktion
Ɛ
Emissionsgrad
Permanentmessung
Lit Displaybeleuchtung
Laser Laserpointer
Hi Obere Alarmschwelle
Set Einstellungen
Lo Untere Alarmschwelle
Pyrometer TP10
