Schempp-Hirth Flugzeugbau ARCUS-T Handbuch Seite 91

SCHEMPP-HIRTH FLUGZEUGBAU GmbH., KIRCHHEIM/TECK
Arcus T
TRIEBWERKSEINBAU

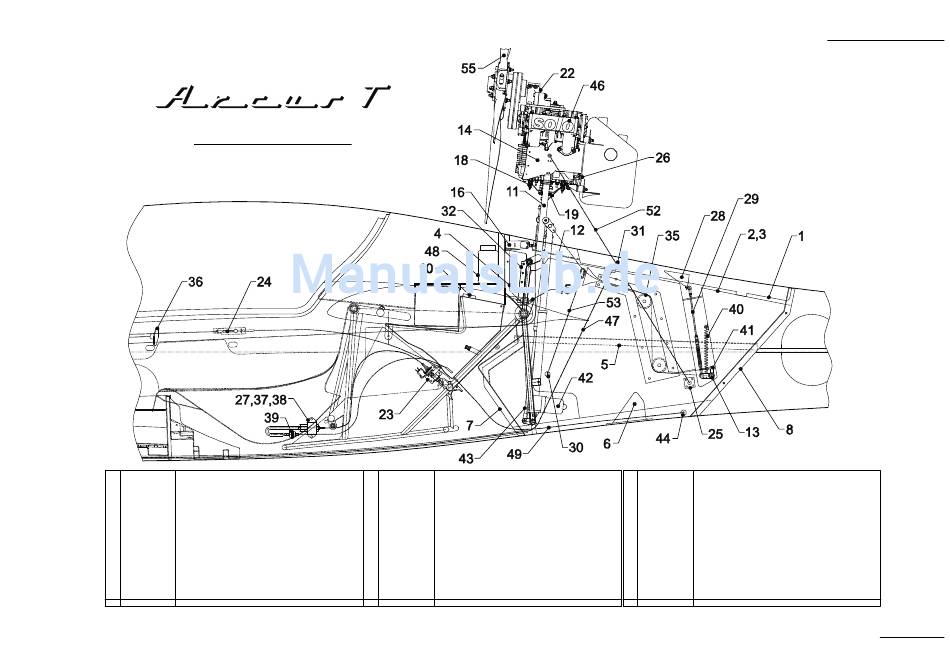

(Auszug aus Zeichn.-Nr. M08 RT 080)
55 Faltluftschraube - OE-FL5.110/83-OEHLER/TECHNOFLUG
53 Gummizug - Ø3 umflochten
52 Fangseil - Ø3.2 - 7x19nozn - DIN EN 10204
49 PUR-Schlauch - NW5x1.5 T20-0064139-REIFF
48 Ausgleichsgefäß - Nr. 215-GRAUPNER
47 Gummizug - Ø6 umflochten
46 Motor - 2350 D-SOLO
45 Endschalter - C-SU 1 R-BERNSTEIN
44 Drainagehahn - CARCOMA
43 Gasfeder - G10 23 0350 1 0800 WG30 Ab11 01000N-HAHN
42 Elektromech. Hubzylinder - 7000DC-320-20-ATM-MAROLDT
41 Gabelkopf - G4x16 - 10 02 0004 0016 - DIN 71 752
40 Zugfeder für MR-Klappenantrieb - XD VZ-GUTEKUNST
39 Kraftstofffilter - 99.106/8-100 - KARCOMA
38 Elektr. Kraftstoffpumpe Motor - 40 105-FACET
Teil Zeichn.-Nr.
Oktober 2010
Revision --
37
36
35 ZRB 153
32 M08 RT 111
31 M03 RT 818
30 ZRB 115
29 M08 RT 817
28 HM03-10.267
27 HM03-10.388
26 M08 RT 815
25 HM03-10.260
24 M07 RT 855
23 M08 RT 870
22 M08 RT 814
19 HM03-10.248
Benennung Teil Zeichn.-Nr.
Elektr. Kraftstoffpumpe Betankung - 40 105-FACET
Kunststoffgriff schwarz
Seilrolle
Einzelteile für Motoraufhängung
Ring
Öse
Federelement für Motorraum-Klappenantrieb
Beschlag für Motorraumklappen-Antriebshebel
Halteblech für Kraftstoffpumpe
Führungsbügel für Fangseil
Fangseil-Befestigungsbeschlag
Kraftstoffhahn-Betätigung
Halteblech für Kraftstoffhahn
Puffer für Triebwerksanschlag
Deko-Betätigungshebel
Benennung
18 M08 RT 811 Deko-Betätigung
16 M08 RT 809 Halteblech für Endschalter
14 M08 RT 807 Kühlbleche
13 M08 RT 806 Welle für Motorraum-Klappenantrieb
12 M08 RT 805 Achsen und Buchsen für Motorraum-Klappenantrieb
11 M08 RT 803 Motorträger
10 M08 RT 880 Alu-Tank
8 M08 RG 815 Motorraum, hinterer Spant
7 M08 RG 814 Motorraum, vorderer Spant unten
6 M08 RG 813 Triebwerksanschlag
5 M08 RG 812 Motorraum-Längsspant
4 M08 RG 809 Motorraum, vorderer Spant oben
3 M07 RG 808 Motorraum-Seitenwand rechts
2 M08 RG 807 Motorraum-Seitenwand links
1 M08 RG 806 Motorraumklappen
Teil Zeichn.-Nr. Benennung
WARTUNGSHANDBUCH
DIAGRAMM 8
