SCHEMPP-HIRTH FLUGZEUGBAU GmbH., KIRCHHEIM/TECK
Arcus T
2.4 Spiel im Flügelanschluß
Tangentiales Spiel (Bewegung vor und zurück) kann durch Abnutzung der auf die
Flügelanschlußbolzen gepreßten Scheiben auftreten.
Bei Bewegungsmöglichkeiten von über 30 mm am Flügelende bzw. am Ansteck-
flügel ist das Spiel durch Aufschieben von 0.3 mm bis 0.5 mm starken zusätzlichen
Scheiben mit einem Innendurchmesser von
17.95 mm (Flügel)
9.95 mm (Ansteckflügel)
zu beseitigen, bis sich die Flügel bzw. der Ansteckflügel gerade noch gut montieren
lassen.
2.5 Spiel im Höhenleitwerksanschluß
Bei merklichem vertikalen Spiel an der Höhenflossenspitze sind die einstellbaren
Buchsen (mit 4 mm Inbusschlüssel) im Höhenruderantriebsbeschlag enger zu
stellen bis sich das Höhenleitwerk gerade noch gut montieren läßt.
Oktober 2010
Revision --

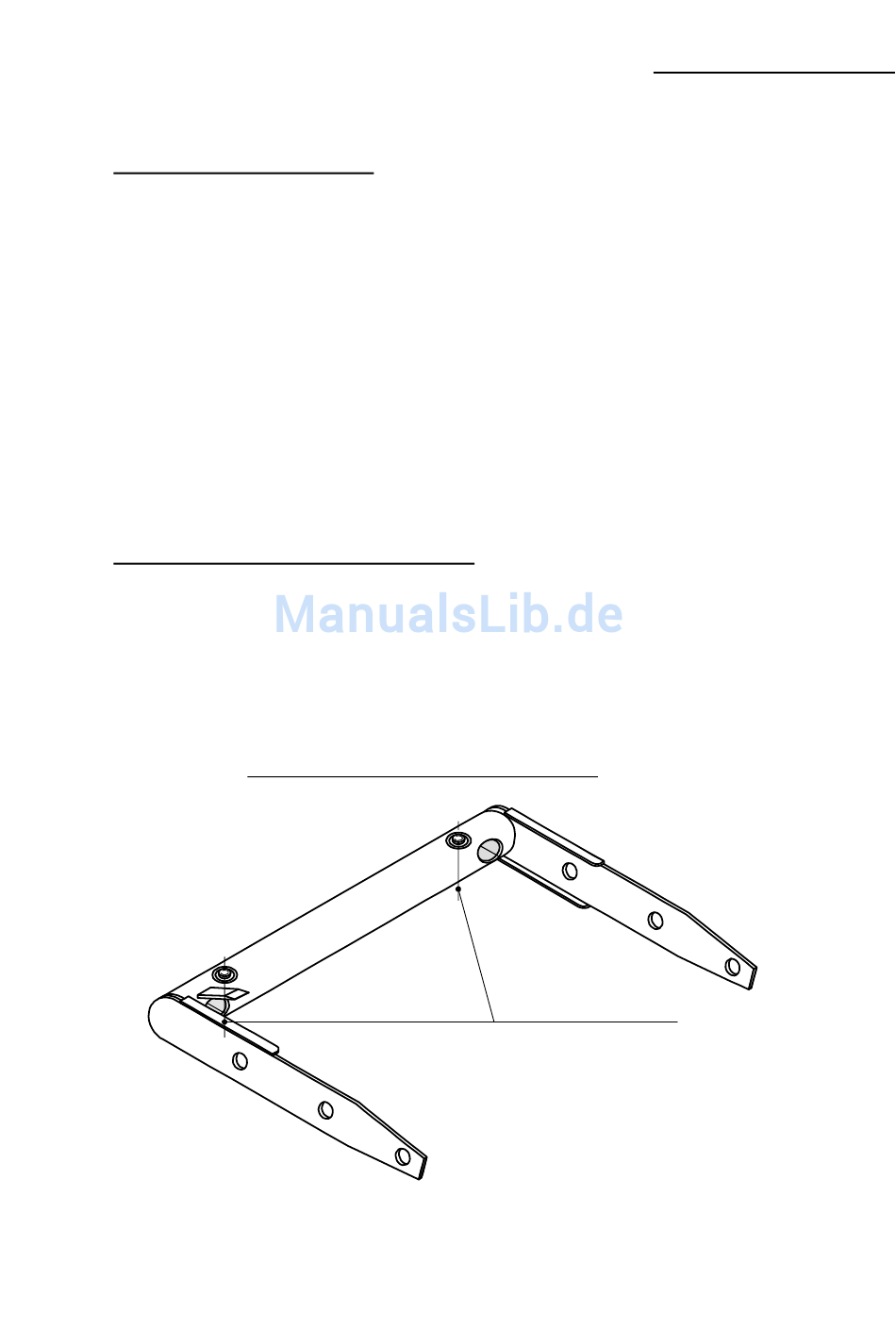

HÖHENRUDER-ANTRIEBSBESCHLAG
WARTUNGSHANDBUCH
Einstellschrauben
Beschlag-Unterseite
2.4
