Aus- und Einbau der Schleppkupplung(en)

Bugkupplung
Die Bugkupplung ist in der Rumpfspitze eingebaut.
Sie ist laufend auf Beschädigungen zu untersuchen, zu reinigen und zu
schmieren.
Zum Ausbau der Bugkupplung ist folgendermaßen vorzugehen:
- Vorderes Instrumentenbrett hochklappen.
- Lüftungsspant (6 Schrauben demontieren) abnehmen, dann ist die Bug-
kupplung zugänglich.
- Seilanschluss vom Segmenthebel und vier Befestigungsschrauben lösen
und Kupplung nach hinten abziehen.
Beim Wiedereinbau der Kupplung ist darauf zu achten, daß das Massekabel
wieder angeschlossen wird (siehe Skizze).
Schraubenanzugsmomente:

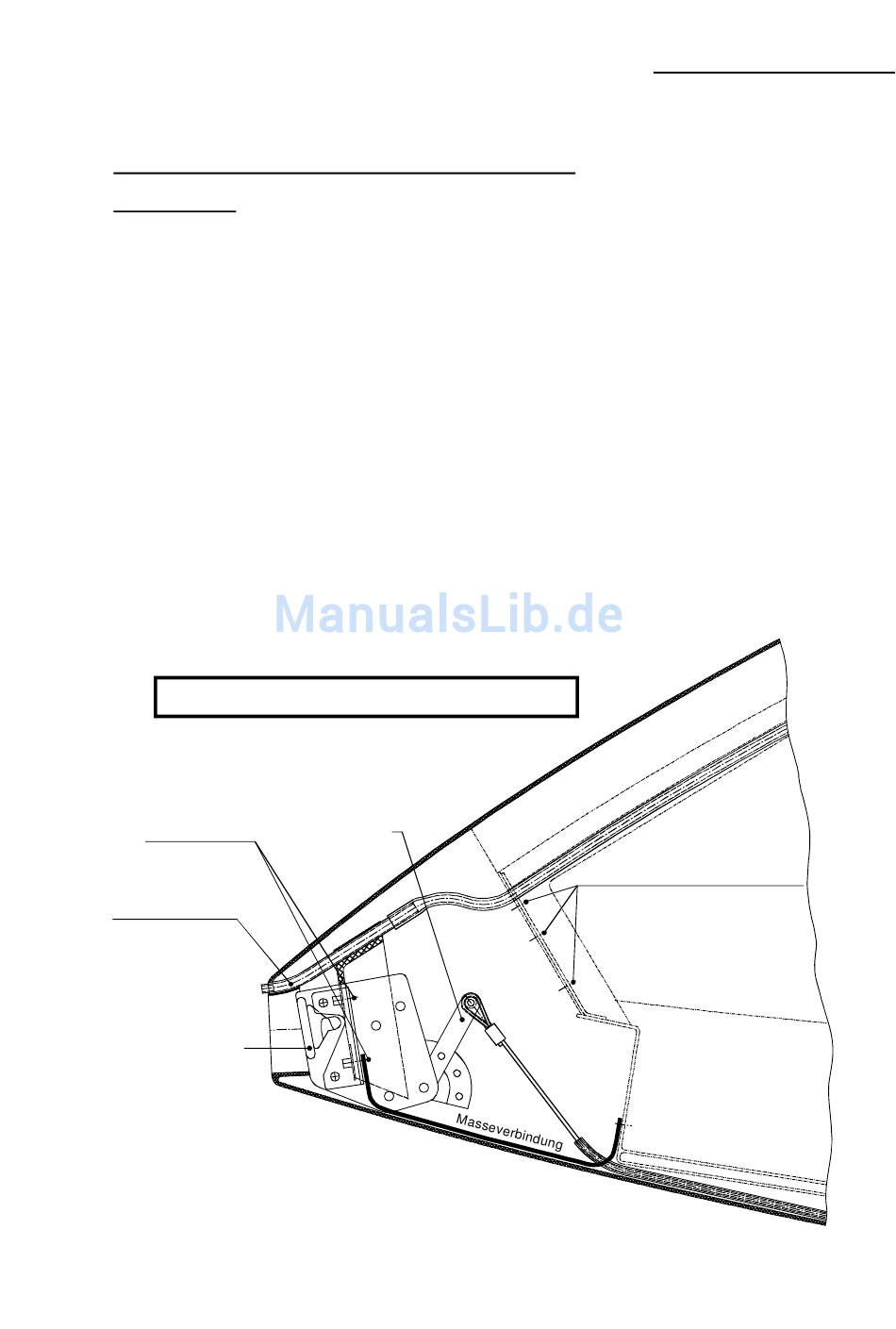

Auszug aus Zeichnung - Nr. S14 RB 803
4 Befestigungs-
schrauben
Gesamtdruckrohr
(bei Triebwerk
ausgefahren)
Bugkupplung E 85
Oktober 2010
Revision --
M4, 2 Nm
M5, 5 Nm
Segmenthebel
WARTUNGSHANDBUCH
Montagedeckel für Bugkupplung
(mit 6 Schrauben befestigt)
5.2.1
