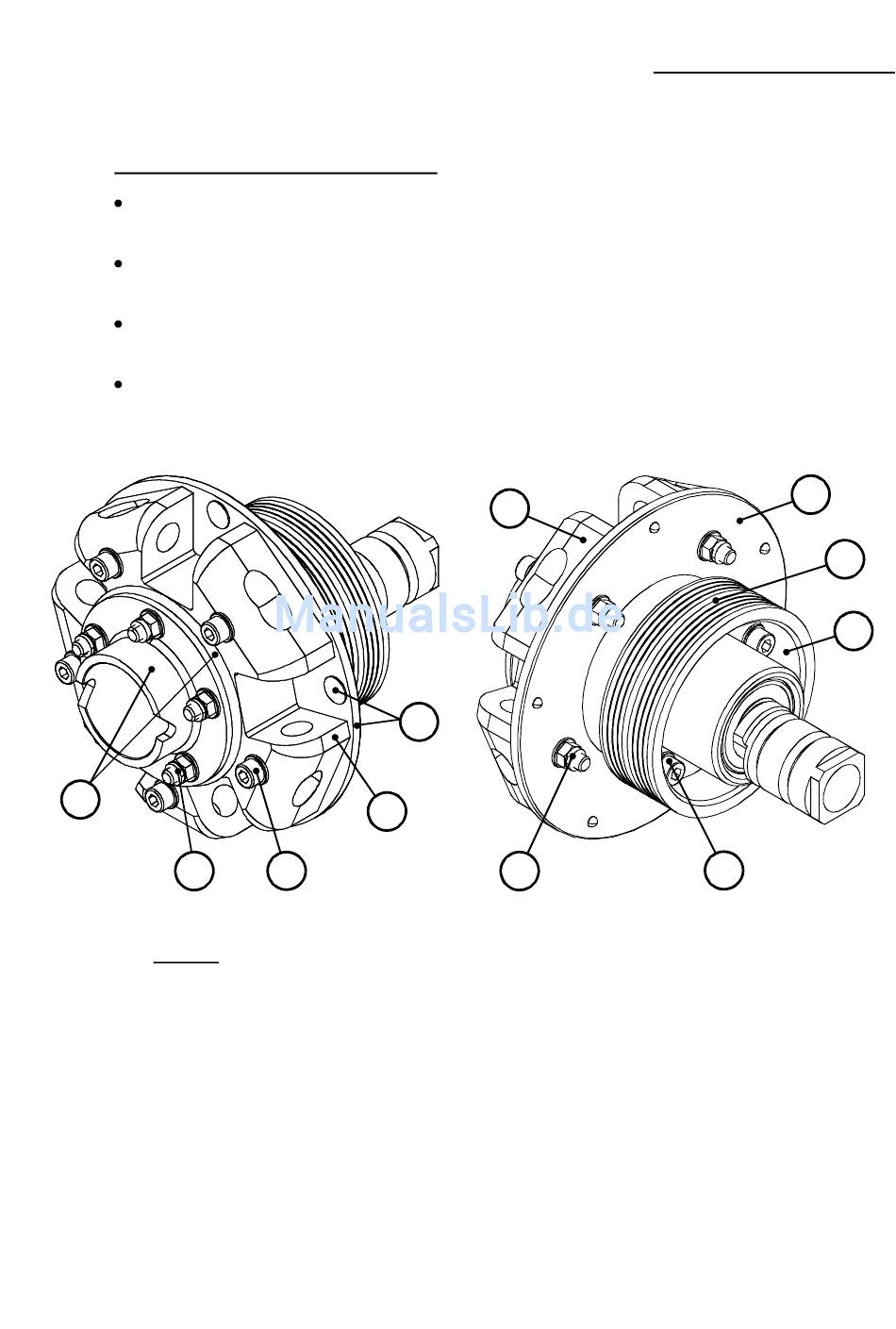

Austausch des Faltpropellers:

Propeller horizontal stellen. Die 5 äußeren Schrauben M8x60 (4) mit Stopp-
muttern und jeweils 2 U-Scheiben abmontieren.
Die 5 inneren Schrauben M8x100 (3) mit Stoppmuttern und je 2 U-Scheiben
abmontieren. Der Abdeckring (5) fällt normalerweise heraus.
Anlaßadapter (1) mit O-Ring abnehmen. Propellernabe (2) vorsichtig von der
Riemenscheibe (6) abziehen.
Die Anschlagscheibe (7) mit den Gummielementen kann auf der Riemenscheibe
verbleiben, gegebenenfalls mit einer der Befestigungsschrauben sichern.
1
3
Der Einbau des Propellers erfolgt in umgekehrter Reihenfolge. Beim Ansetzen der
Propellernabe muss die unsymmetrische Teilung der Nabe beachtet werden, d.h.
so montieren, dass sich die Propellerblätter und die Gummielemente der Anschlag-
scheibe decken.
Es sind neue Stoppmuttern zu verwenden. Die Montage wird erleichtert, wenn der
O-Ring am Schluß montiert wird und alle Schrauben mit U-Scheiben und Stopp-
muttern zunächst nur locker montiert werden und erst dann festgezogen werden,
wenn alle Schrauben montiert sind.
Anzugsmomente der Schrauben siehe Handbuch zur Faltluftschraube
OE-FL 5.110/83.
