Ersteinsatz
6

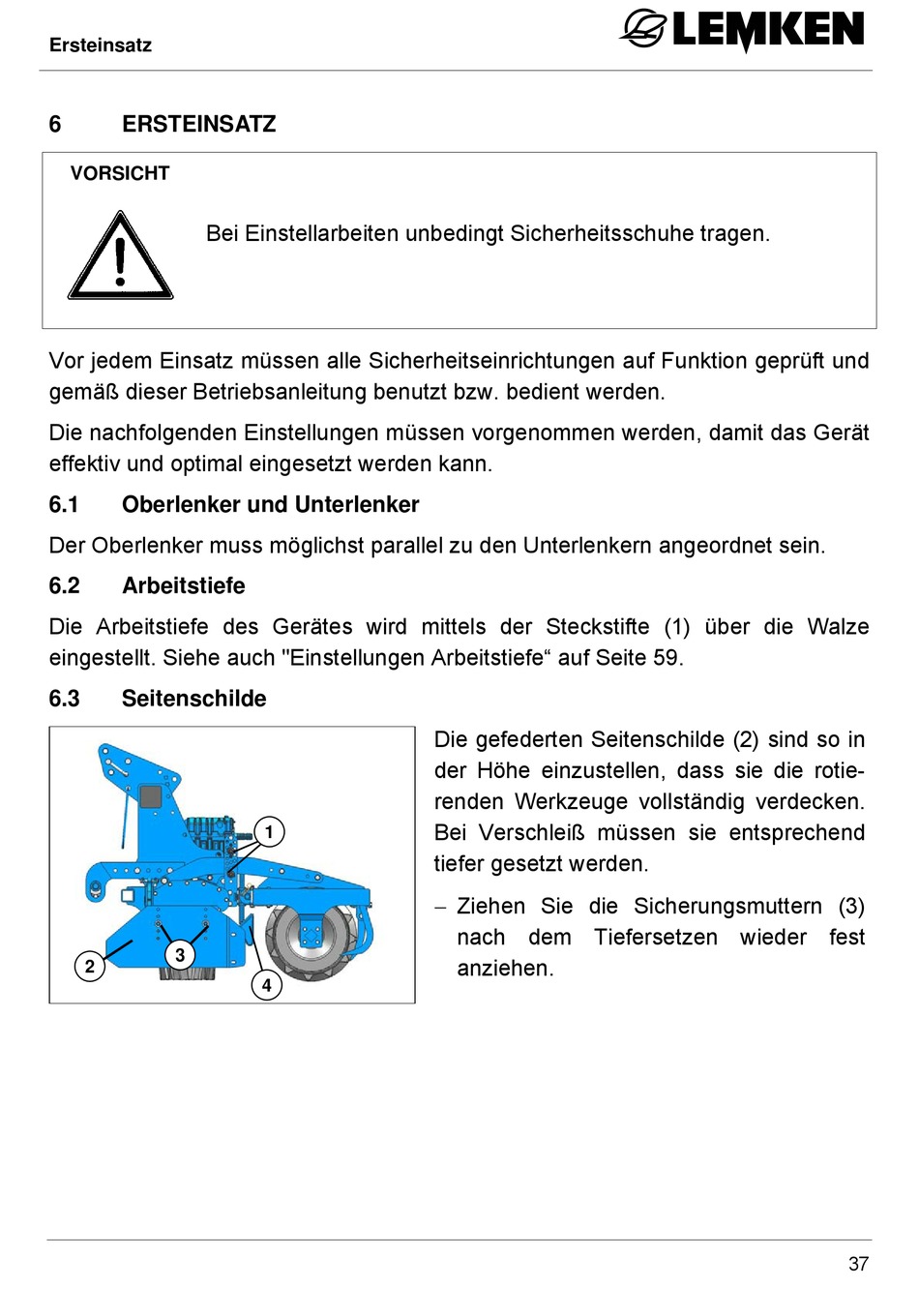

ERSTEINSATZ
VORSICHT
Bei Einstellarbeiten unbedingt Sicherheitsschuhe tragen.
Vor jedem Einsatz müssen alle Sicherheitseinrichtungen auf Funktion geprüft und
gemäß dieser Betriebsanleitung benutzt bzw. bedient werden.
Die nachfolgenden Einstellungen müssen vorgenommen werden, damit das Gerät
effektiv und optimal eingesetzt werden kann.
6.1
Oberlenker und Unterlenker
Der Oberlenker muss möglichst parallel zu den Unterlenkern angeordnet sein.
6.2
Arbeitstiefe
Die Arbeitstiefe des Gerätes wird mittels der Steckstifte (1) über die Walze
eingestellt. Siehe auch "Einstellungen Arbeitstiefe" auf Seite 59.
6.3
Seitenschilde
3
2
Die gefederten Seitenschilde (2) sind so in
der Höhe einzustellen, dass sie die rotie-
renden Werkzeuge vollständig verdecken.
Bei Verschleiß müssen sie entsprechend
1
tiefer gesetzt werden.
Ziehen Sie die Sicherungsmuttern (3)
4
nach dem Tiefersetzen wieder fest
anziehen.
37
