6 BEDIENKONSOLE
Potentiometerregler links (3)
Im MIG-Modus (GMAW/FCAW) wird mit dem Regler die Ausgangsspannung des Geräts eingestellt.
Im manuellen MIG-Modus ist das Einrichtungsdiagramm an der Tür des Drahtvorschubfachs
angebracht.
Im Parameterauswahlstatus wird durch Drehen des linken Reglers (3) die jeweils andere Funktion
ausgewählt, und der Name wird durch die LED auf dem linken Display angezeigt.
Potentiometerregler rechts (4)
Mit dem rechten Regler (4) wird der Schweißstrom von der Stromquelle eingestellt. In den
MMA-Modi kann der Wechselrichter mit dem Regler direkt so eingestellt werden, dass er den
gewünschten Ausgangsstrom liefert.
Im MIG-Modus (GMAW/FCAW) wird mit dem rechten Regler die Geschwindigkeit des
Drahtvorschubmotors eingestellt. Die optimale Drahtvorschubgeschwindigkeit ist von der jeweiligen
Schweißanwendung abhängig. Das Einrichtungsdiagramm ist an der Tür des Drahtvorschubfachs
angebracht.
6.2

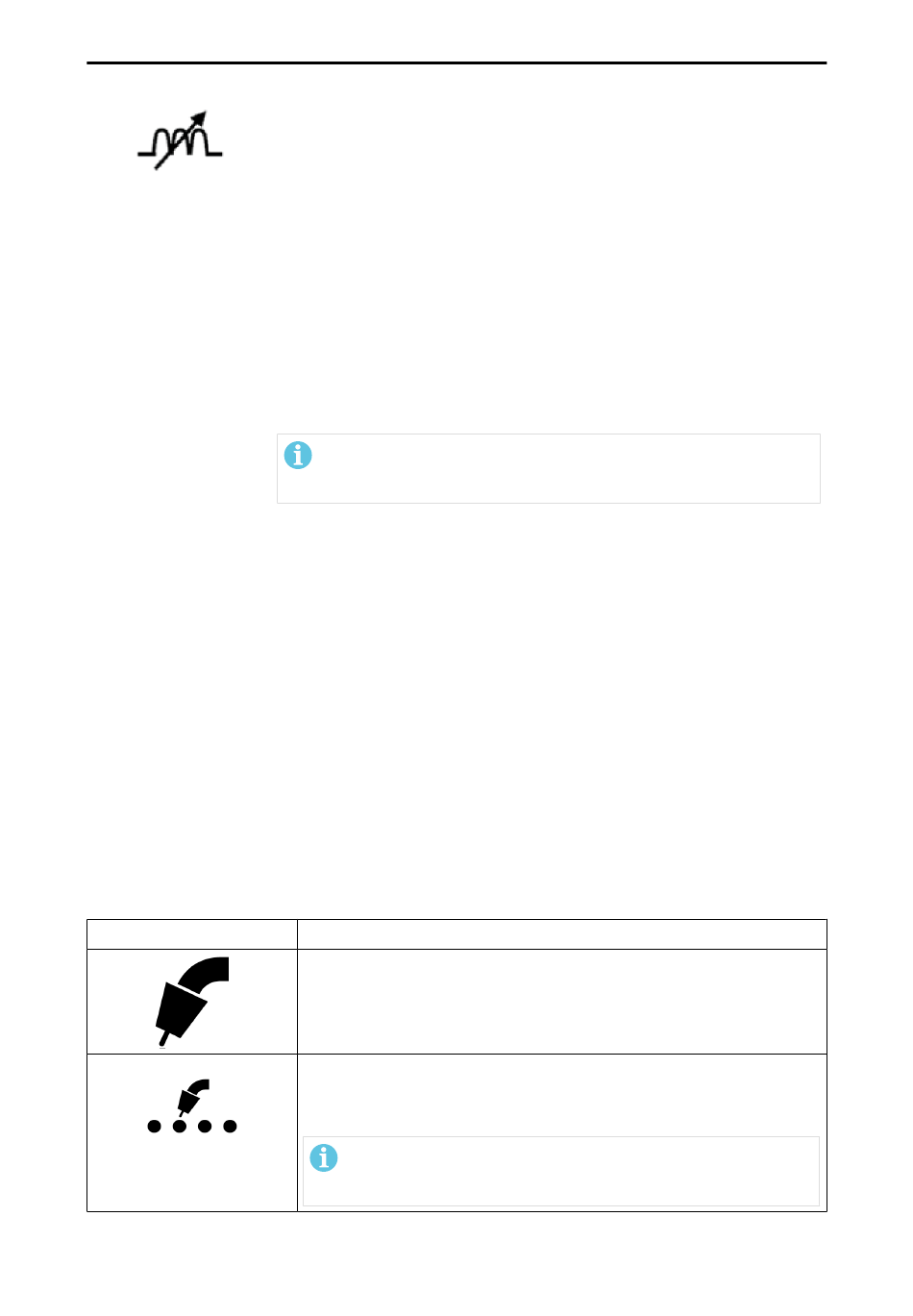

Beschreibung der LED-Anzeigen
Anzeige
0463 933 001
Drosselung
Zur Verwendung der Funktionen drücken Sie auf die Schaltfläche zur
Parameterauswahl, und lassen Sie das Symbol für die Induktivität
eingeschaltet. Auf dem linken Display wird die Buchstabenfolge IND
angezeigt, auf dem rechten Display der Wert. Mit dem Drehregler (4)
können Sie den Wert der gewählten Funktion ändern.
MENÜ
Das Menü enthält die Grundfunktionen. Zur Verwendung der Funktionen
drücken Sie die Schaltfläche für die Parameterauswahl, bis das Symbol
MENU (Menü) eingeschaltet ist. Auf dem linken Display wird eine
Buchstabenfolge angezeigt und auf dem rechten Display ein Wert.
Wählen Sie die Funktion aus, indem Sie die gleiche Taste drücken. Mit
dem Drehregler (4) können Sie den Wert der gewählten Funktion ändern.
Mit dem Drehregler (3) können Sie zwischen den verschiedenen
Funktionen wechseln.
HINWEIS!
Die Liste der Menüfunktionen richtet sich nach der ausgewählten
Anwendung.
MIG/MAG
Bei der konstanten Spannungsregelung werden die eingestellte
Spannung und die Drahtvorschubgeschwindigkeit unabhängig
voneinander eingestellt.
MIG/MAG SPOT
Das Punktschweißen wird verwendet, wenn Sie dünne Bleche
miteinander verbinden möchten.
HINWEIS!
Es ist nicht möglich, die Schweißdauer durch Loslassen des
Tasters zu verkürzen.
- 23 -
Beschreibung
© ESAB AB 2024
