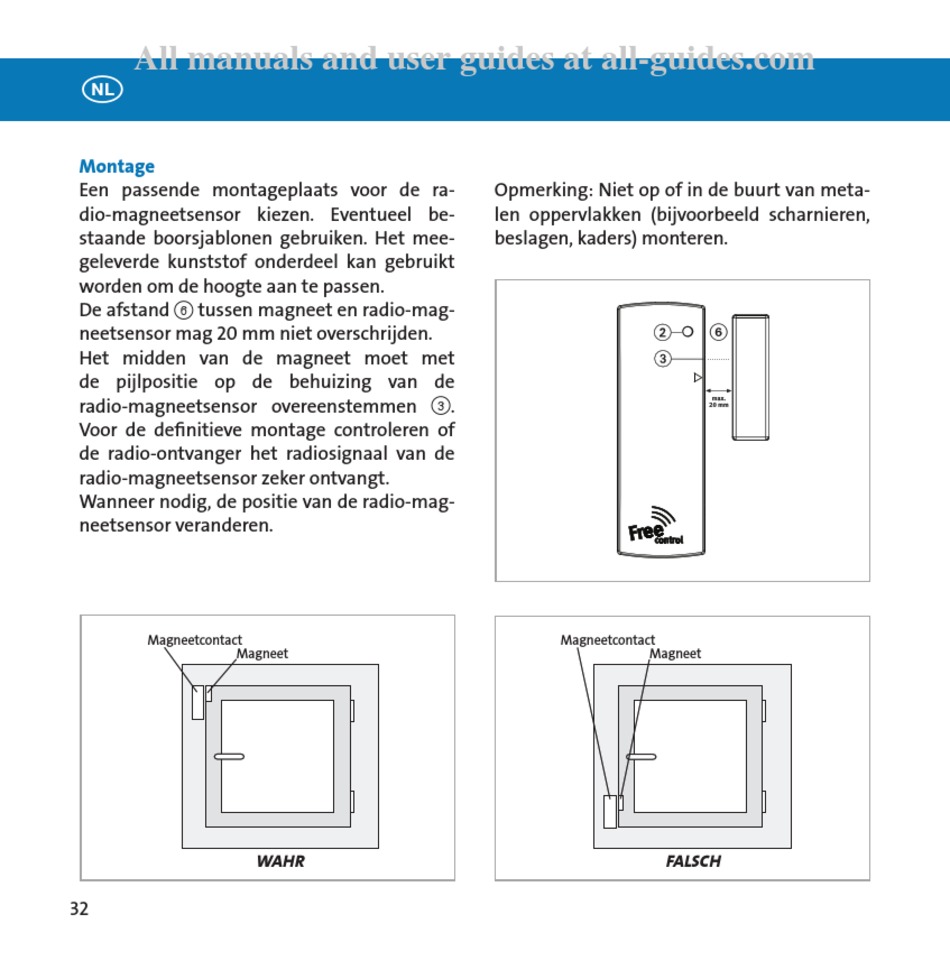

Montage

Een passende montageplaats voor de ra-
dio-magneetsensor kiezen. Eventueel be-
staande boorsjablonen gebruiken. Het mee-
geleverde kunststof onderdeel kan gebruikt
worden om de hoogte aan te passen.
De afstand 6 tussen magneet en radio-mag-
neetsensor mag 20 mm niet overschrijden.
Het midden van de magneet moet met
de pijlpositie op de behuizing van de
radio-magneetsensor overeenstemmen 3 .
Voor de definitieve montage controleren of
de radio-ontvanger het radiosignaal van de
radio-magneetsensor zeker ontvangt.
Wanneer nodig, de positie van de radio-mag-
neetsensor veranderen.
Magneetcontact
Magneet
32
Magneetcontact Magneetcontact
Magneet
WAHR
WAHR
Opmerking: Niet op of in de buurt van meta-
len oppervlakken (bijvoorbeeld scharnieren,
beslagen, kaders) monteren.
Magneetcontact
Magneet Magneet
FALSCH
FALSCH
