Kopp Free-control Bedienungsanleitung
Funk-handsender mini
Vorschau ausblenden
Andere Handbücher für Free-control:
- Bedienungsanleitung (84 Seiten) ,
- Bedienungsanleitung (8 Seiten) ,
- Bedienungsanleitung (104 Seiten)
Verfügbare Sprachen
Verfügbare Sprachen
Free-control
®
Funk-Handsender Mini – Bedienungsanleitung
Radio-handzender Mini – Bedieningshandleiding
Mini émetteur manuel radio – Mode d'emploi
Radio transmitter mini – Operating instructions
D NL F
GB S
Trådlös handsändare Mini – Bruksanvisning
170120_KOPP_BA_05873300_FC_Funk-Handsender_mini.indd 1
20.01.2017 09:33:55
Verwandte Anleitungen für Kopp Free-control
Inhaltszusammenfassung für Kopp Free-control

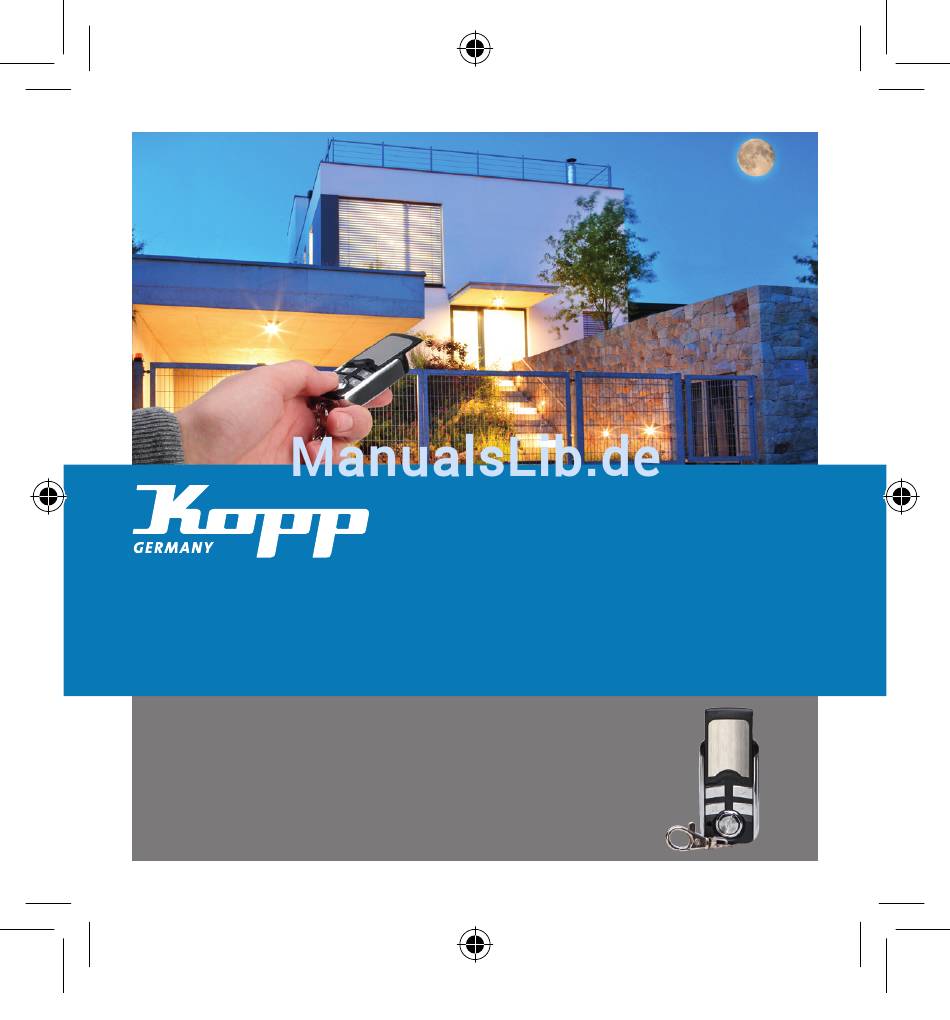

- Seite 1 Free-control ® Funk-Handsender Mini – Bedienungsanleitung Radio-handzender Mini – Bedieningshandleiding Mini émetteur manuel radio – Mode d‘emploi Radio transmitter mini – Operating instructions D NL F GB S Trådlös handsändare Mini – Bruksanvisning 170120_KOPP_BA_05873300_FC_Funk-Handsender_mini.indd 1 20.01.2017 09:33:55...
- Seite 2 Sie finden die Konformitätserklärung, weitere Bedienungsanleitung Informationen, Anwendungsbeispiele, Sor- 02-11 Funk-Handsender Mini timentsübersicht und Bedienungsanleitung unter: www.kopp.eu Bedieningshandleiding 12-21 Radio-handzender Mini Haftungen oder weitergehende Ansprüche, insbesondere solche auf Ersatz über den des Mode d‘emploi Gerätes hinaus entstehende Personen- oder 22-31 Mini émetteur manuel radio...
- Seite 3 Hintergrundinformation Funkübertragung Der Einsatz von Free-control bietet sich über- Die Signalreduzierung, bzw. die Übertra- all dort an, wo das nachträgliche Ergänzen gungsreichweite ist u.a. abhängig von: und Erweitern von bestehenden Installatio- 1. der zu durchdringenden Materialbeschaf- nen nicht, oder nur schwierig möglich ist.
- Seite 4 Funkschatten Empfänger mind. 20 cm Sender Funkschatten Empfänger Signalreduzierung der Funkübertragung in % Signalreduzierung der Funkübertragung in % (Richtwerte) Material Signalreduzierung Regen, Schnee ca. 60 – 100% Metall, Metallgitter, Alukaschierung ca. 90% Armierter Beton ca. 75% Backstein, Pressspanplatten ca. 30% Holz, Gips, Glas unbeschichtet ca.
- Seite 5 Übertragungssicherheit vor. (siehe Installationen, empfehlen wir die Batterien hierzu die Rubrik Hintergrundinfo) sämtlicher Funk-Sender gleichzeitig zu tau- • Nutzen Sie die in jedem Free-control schen, sobald die Batterie des ersten Teil- Funk-Empfänger (UP) integrierte Feld- nehmers wegen „leerer Batterie“ getauscht stärkeerkennung zur Ermittlung und...
- Seite 6 Ansteuermöglichkeiten Free-control Funk-Handsender Mini • Funk-Empfänger, TASTER oder können folgende Free-control Empfänger an- ZEITSTEUERUNG, 1-Kanal • Funk-Empfänger, DIMMER für elektro- gesteuert werden. • Funk-Empfänger, SCHALTER, 2-Draht, nische Trafos (Phasenabschnittdimmer) 1-Kanal (elektronischer Schalter) • Funk-Empfänger, DIMMER für konven- • Funk-Empfänger, SCHALTER, 3-Draht,...

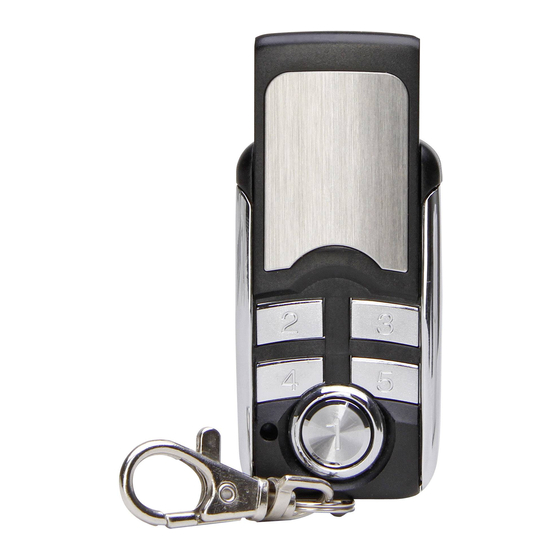

- Seite 7 Beschreibung Funk-Handsender Mini LED- Auf dem Funk-Handsender Mini Signalisierung befindet sich eine LED (rot). Bei jeder Signalaussendung leuchtet die LED kurz auf. Anwendung Individuelle Steuerung von bis zu 4 Funk-Empfänger(gruppen). 1-Tasten EIN-schalten: Drücken an Pos. Bedienung AUS-schalten: Drücken an Pos. Funksignal senden an Funk- Empfänger Dimmfunktion: EIN-schalten: Drücken an Pos.
- Seite 8 Batterie – Batterietausch Zum Batterietausch vorsichtig das Gehäuse Nach dem Batterietausch muss der Funk- öffnen. Handsender Mini nicht mehr erneut an 5 6 7 8 9 Batterie herausnehmen und neue Batterie Funk-Empfänger angelernt werden, wenn gleichen Typs einlegen. dies bereits erfolgt war. AT AK AL Keine Akkus verwenden.
- Seite 9 Mini drücken. Konformität R&TTE (EU & EFTA) 6. Fertig – Der Funk-Handsender Mini ist mit dem Funk-Empfänger verbunden. Download der Konfor- www.kopp.eu mitätserklärung unter Wird im Anlernmodus nur eine Taste ge- drückt ist der Empfänger im 1-Tastenmodus angelernt. 170120_KOPP_BA_05873300_FC_Funk-Handsender_mini.indd 9...
- Seite 10 Programmierte Zuordnung löschen (Kurzanleitung): (Gilt für Free-control Funk-Empfänger. Abschnitt „Bedienungsanleitung“ beachten) PROG.-Taste des Funk-Empfängers mit dem beigelegten Programmier-Stift drücken und ca. 10 Sekunden gedrückt halten bis die LED (rot) leuchtet und zum Schluss erlischt. Nach ca. 3 Sekunden leuchtet die LED.
- Seite 11 Mehrere Faktoren können die korrekte Arbeitsweise des Funksystems beeinflussen. Im folgen- den werden die bekanntesten Störungen, deren Ursache und Behebung kurz erläutert. Störung Ursache Abhilfe Funk-Handsender leere Batterie oder schlechter LED (rot) leuchtet nicht, dann: Mini reagiert nicht bei Batteriekontakt •...
- Seite 52 Heinrich Kopp GmbH Alzenauer Str. 68 63796 Kahl a. Main www.kopp.eu DEUTSCHLAND 170120_KOPP_BA_05873300_FC_Funk-Handsender_mini.indd 52 20.01.2017 09:34:16...
