D

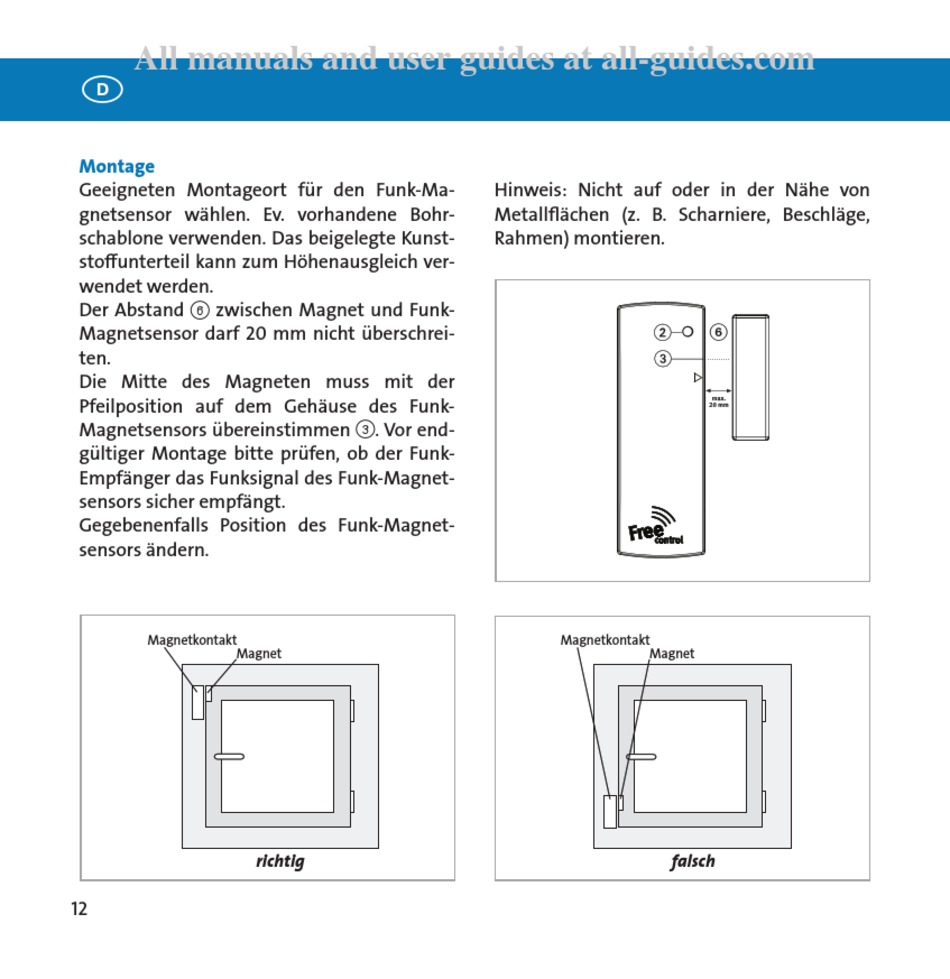

Montage
Geeigneten Montageort für den Funk-Ma-
gnetsensor wählen. Ev. vorhandene Bohr-
schablone verwenden. Das beigelegte Kunst-
stoffunterteil kann zum Höhenausgleich ver-
wendet werden.
Der Abstand 6 zwischen Magnet und Funk-
Magnetsensor darf 20 mm nicht überschrei-
ten.
Die Mitte des Magneten muss mit der
Pfeilposition auf dem Gehäuse des Funk-
Magnetsensors übereinstimmen 3 . Vor end-
gültiger Montage bitte prüfen, ob der Funk-
Empfänger das Funksignal des Funk-Magnet-
sensors sicher empfängt.
Gegebenenfalls Position des Funk-Magnet-
sensors ändern.
Magnetkontakt
Magnet
12
Magnetkontakt Magnetkontakt
Magnet
richtig
richtig
Hinweis: Nicht auf oder in der Nähe von
Metallflächen (z. B. Scharniere, Beschläge,
Rahmen) montieren.
Magnetkontakt
Magnet Magnet
falsch
falsch
