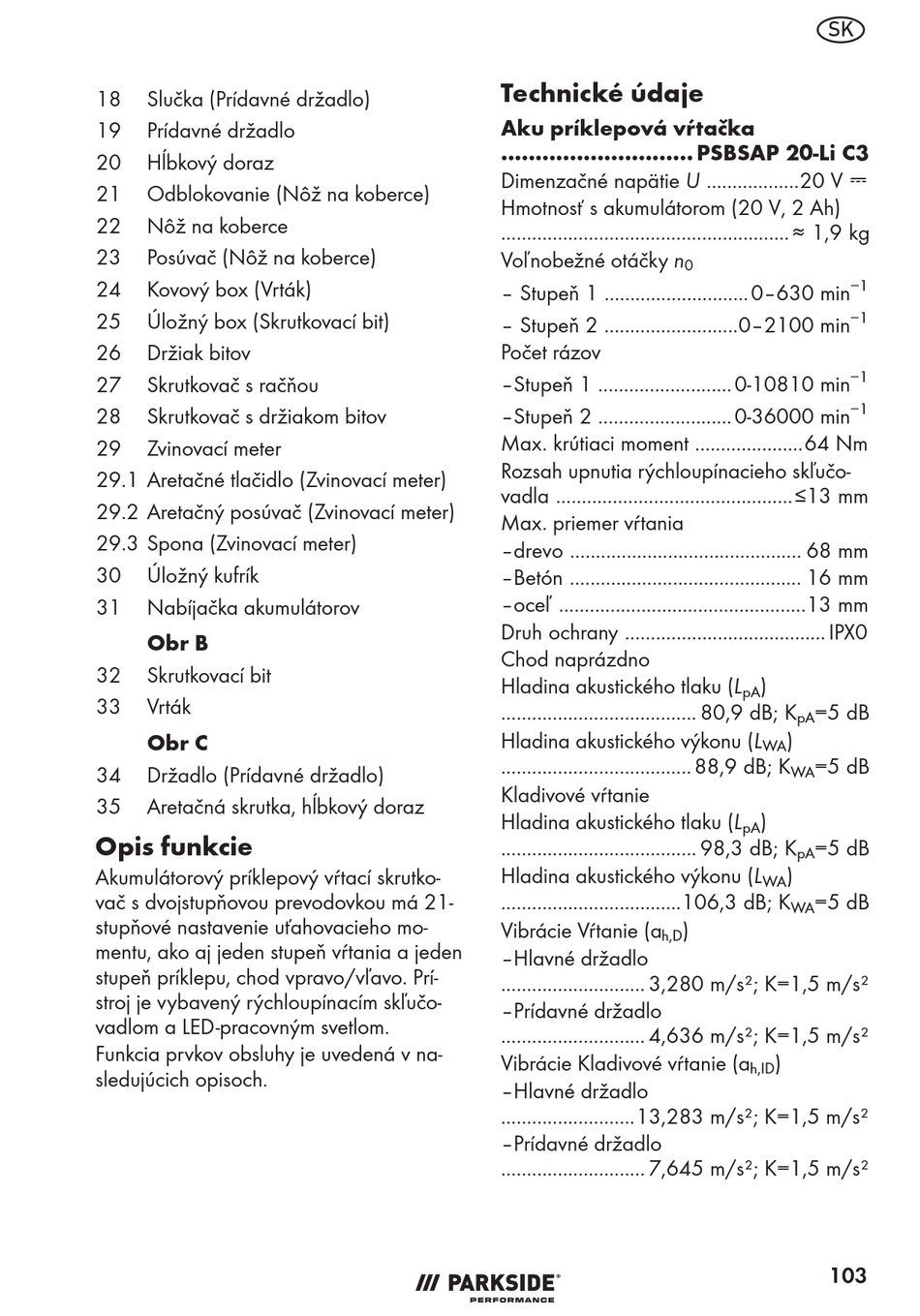

18 Slučka (Prídavné držadlo)
19 Prídavné držadlo
20 Hĺbkový doraz
21 Odblokovanie (Nôž na koberce)
22 Nôž na koberce
23 Posúvač (Nôž na koberce)
24 Kovový box (Vrták)
25 Úložný box (Skrutkovací bit)
26 Držiak bitov
27 Skrutkovač s račňou
28 Skrutkovač s držiakom bitov
29 Zvinovací meter
29.1 Aretačné tlačidlo (Zvinovací meter)
29.2 Aretačný posúvač (Zvinovací meter)
29.3 Spona (Zvinovací meter)
30 Úložný kufrík
31 Nabíjačka akumulátorov
Obr B
32 Skrutkovací bit
33 Vrták
Obr C
34 Držadlo (Prídavné držadlo)
35 Aretačná skrutka, hĺbkový doraz

Opis funkcie

Akumulátorový príklepový vŕtací skrutko-
vač s dvojstupňovou prevodovkou má 21-
stupňové nastavenie uťahovacieho mo-
mentu, ako aj jeden stupeň vŕtania a jeden
stupeň príklepu, chod vpravo/vľavo. Prí-
stroj je vybavený rýchloupínacím skľučo-
vadlom a LED-pracovným svetlom.
Funkcia prvkov obsluhy je uvedená v na-
sledujúcich opisoch.
Technické údaje
Aku príklepová vŕtačka
............................ PSBSAP 20-Li C3
Dimenzačné napätie U ..................20 V ⎓
Hmotnosť s akumulátorom (20 V, 2 Ah)
........................................................ ≈ 1,9 kg
Voľnobežné otáčky n
– Stupeň 1 ............................ 0–630 min
– Stupeň 2 ..........................0–2100 min
Počet rázov
–Stupeň 1 .......................... 0-10810 min
–Stupeň 2 .......................... 0-36000 min
Max. krútiaci moment .....................64 Nm
Rozsah upnutia rýchloupínacieho skľučo-
vadla ..............................................≤13 mm
Max. priemer vŕtania
–drevo ............................................. 68 mm
–Betón ............................................. 16 mm
–oceľ ................................................13 mm
Druh ochrany ....................................... IPX0
Chod naprázdno
Hladina akustického tlaku (L
...................................... 80,9 dB; K
Hladina akustického výkonu (L
..................................... 88,9 dB; K
Kladivové vŕtanie
Hladina akustického tlaku (L
...................................... 98,3 dB; K
Hladina akustického výkonu (L
...................................106,3 dB; K
Vibrácie Vŕtanie (a
h,D
–Hlavné držadlo
............................ 3,280 m/s²; K=1,5 m/s²
–Prídavné držadlo
............................ 4,636 m/s²; K=1,5 m/s²
Vibrácie Kladivové vŕtanie (a
–Hlavné držadlo
..........................13,283 m/s²; K=1,5 m/s²
–Prídavné držadlo
............................ 7,645 m/s²; K=1,5 m/s²
SK
0
−1
−1
−1
−1
)
pA
=5 dB
pA
)
WA
=5 dB
WA
)
pA
=5 dB
pA
)
WA
=5 dB
WA
)
)
h,ID
103
