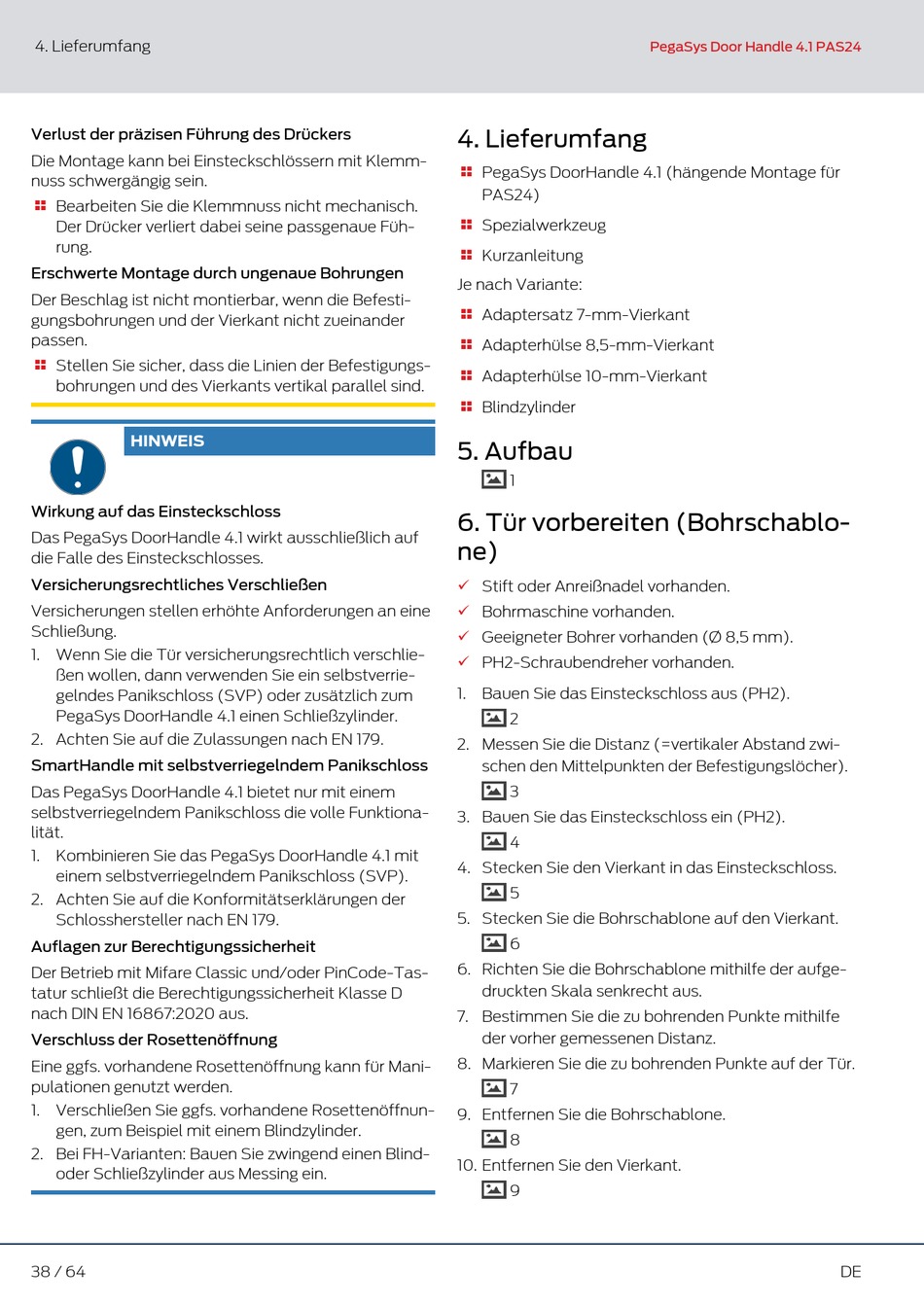

4. Lieferumfang
Verlust der präzisen Führung des Drückers
Die Montage kann bei Einsteckschlössern mit Klemm-
nuss schwergängig sein.
Bearbeiten Sie die Klemmnuss nicht mechanisch.
Der Drücker verliert dabei seine passgenaue Füh-
rung.
Erschwerte Montage durch ungenaue Bohrungen
Der Beschlag ist nicht montierbar, wenn die Befesti-
gungsbohrungen und der Vierkant nicht zueinander
passen.
Stellen Sie sicher, dass die Linien der Befestigungs-
bohrungen und des Vierkants vertikal parallel sind.
HINWEIS
Wirkung auf das Einsteckschloss
Das PegaSys DoorHandle 4.1 wirkt ausschließlich auf
die Falle des Einsteckschlosses.
Versicherungsrechtliches Verschließen
Versicherungen stellen erhöhte Anforderungen an eine
Schließung.
1. Wenn Sie die Tür versicherungsrechtlich verschlie-
ßen wollen, dann verwenden Sie ein selbstverrie-
gelndes Panikschloss (SVP) oder zusätzlich zum
PegaSys DoorHandle 4.1 einen Schließzylinder.
2. Achten Sie auf die Zulassungen nach EN 179.
SmartHandle mit selbstverriegelndem Panikschloss
Das PegaSys DoorHandle 4.1 bietet nur mit einem
selbstverriegelndem Panikschloss die volle Funktiona-
lität.
1. Kombinieren Sie das PegaSys DoorHandle 4.1 mit
einem selbstverriegelndem Panikschloss (SVP).
2. Achten Sie auf die Konformitätserklärungen der
Schlosshersteller nach EN 179.
Auflagen zur Berechtigungssicherheit
Der Betrieb mit Mifare Classic und/oder PinCode-Tas-
tatur schließt die Berechtigungssicherheit Klasse D
nach DIN EN 16867:2020 aus.
Verschluss der Rosettenöffnung
Eine ggfs. vorhandene Rosettenöffnung kann für Mani-
pulationen genutzt werden.
1. Verschließen Sie ggfs. vorhandene Rosettenöffnun-
gen, zum Beispiel mit einem Blindzylinder.
2. Bei FH-Varianten: Bauen Sie zwingend einen Blind-
oder Schließzylinder aus Messing ein.
38 / 64
4. Lieferumfang
PegaSys DoorHandle 4.1 (hängende Montage für
PAS24)
Spezialwerkzeug
Kurzanleitung
Je nach Variante:
Adaptersatz 7-mm-Vierkant
Adapterhülse 8,5-mm-Vierkant
Adapterhülse 10-mm-Vierkant
Blindzylinder
5. Aufbau
1
6. Tür vorbereiten (Bohrschablo-
ne)
Stift oder Anreißnadel vorhanden.
ü
ü
Bohrmaschine vorhanden.
ü
Geeigneter Bohrer vorhanden (Ø 8,5 mm).
ü
PH2-Schraubendreher vorhanden.
1. Bauen Sie das Einsteckschloss aus (PH2).
2
2. Messen Sie die Distanz (=vertikaler Abstand zwi-
schen den Mittelpunkten der Befestigungslöcher).
3
3. Bauen Sie das Einsteckschloss ein (PH2).
4
4. Stecken Sie den Vierkant in das Einsteckschloss.
5
5. Stecken Sie die Bohrschablone auf den Vierkant.
6
6. Richten Sie die Bohrschablone mithilfe der aufge-
druckten Skala senkrecht aus.
7. Bestimmen Sie die zu bohrenden Punkte mithilfe
der vorher gemessenen Distanz.
8. Markieren Sie die zu bohrenden Punkte auf der Tür.
7
9. Entfernen Sie die Bohrschablone.
8
10. Entfernen Sie den Vierkant.
9
PegaSys Door Handle 4.1 PAS24
