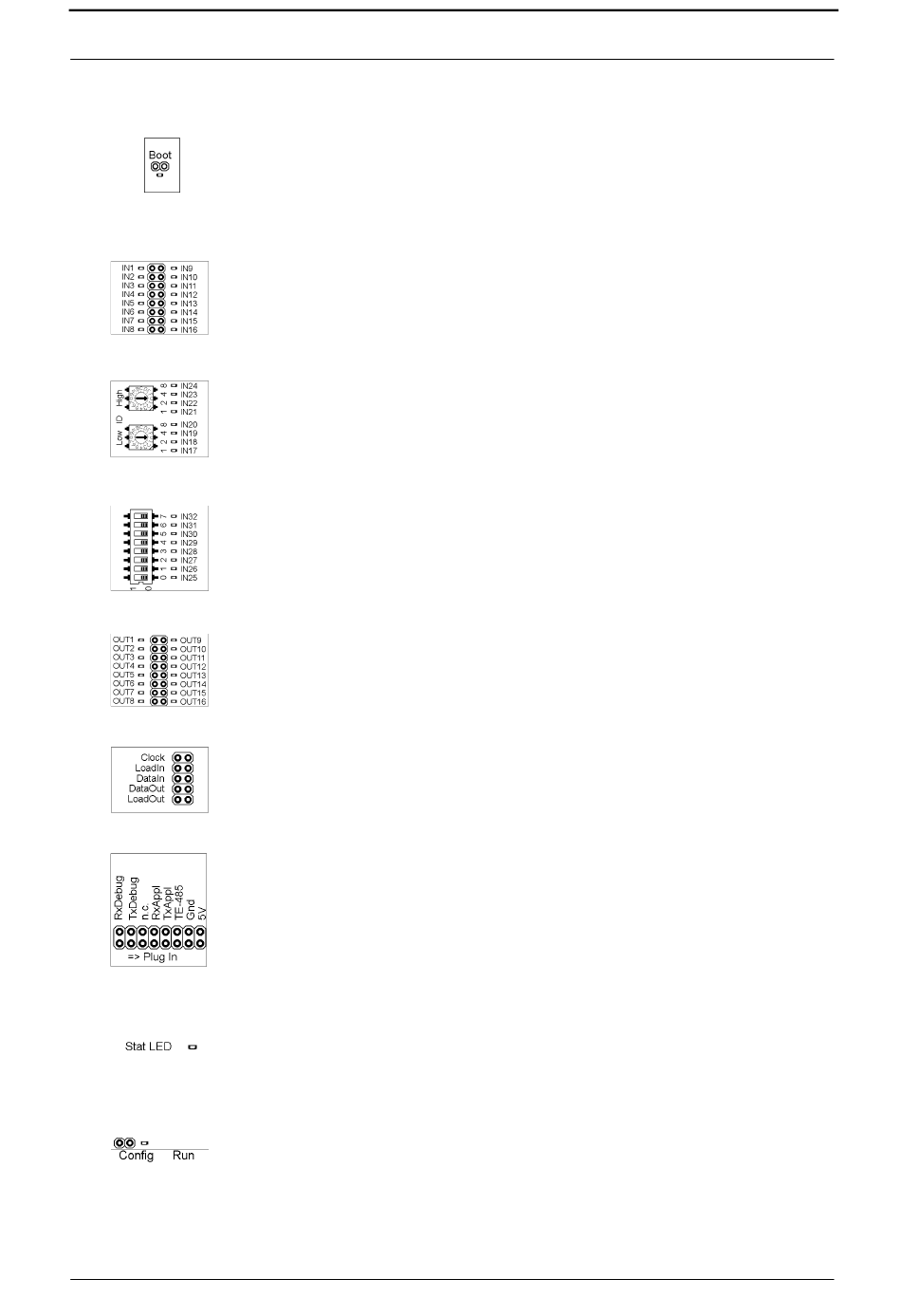

Boot-Jumper (ohne Jumper):
®
Über diesen Jumper kann das UNIGATE FC in den Firmware-Update-Modus
gebracht werden. Hierzu muss der Jumper während des PowerUp oder Reset
gesetzt sein – die rote Boot-LED leuchtet.
HINWEIS: um den Firmware-Update-Modus nutzen zu können, muss
der PC mit der Schnittstelle „Appl. RS232" verbunden sein.
Stiftleiste IN1 – IN16:
Eingang Schieberegister. Hier sind die ersten 16 digitalen Eingänge der
Schieberegister verfügbar, jeweils mit einer LED versehen.
Drehschalter IN17 – IN24:
Eingang Schieberegister. Hier sind 8 digitale Eingänge (17-24) der
Schieberegister über Drehcodierschalter verfügbar (d.h. die Schalter „High"
und „Low" können über die Schieberegister eingelesen werden), jeweils mit
einer LED versehen.
DIP-Schalter IN25 – IN32:
Eingang Schieberegister. Hier sind 8 digitale Eingänge (25-32) der
Schieberegister über einen DIP-Schalter verfügbar (d.h. der Schalter kann
über die Schieberegister eingelesen werden), jeweils mit einer LED versehen.
Stiftleiste OUT1 – OUT16:
Hier sind die ersten 16 digitalen Ausgänge der Schieberegister verfügbar,
jeweils mit einer LED versehen.
Stiftleiste (mit Jumper) SR-Signale:
Auf dieser Jumperleiste sind die Schieberegister- Signale aufgelegt und
können hier aufgetrennt werden.
Stiftleiste (mit Jumper) Signale serielle Verbindung:
Auf dieser Jumperleiste sind die Signale der seriellen Verbindung zwischen FC
und RS-Treibern aufgelegt. D.h. Sie können hier die Leitungen auftrennen und
die Signale der seriellen Schnittstelle auch direkt abgreifen.
Stat-LED:
®
Diese LED ist direkt mit dem Pin 13 des UNIGATE FC verbunden und zeigt
den Bus-Status an. Nähere Beschreibung entnehmen Sie dem jeweiligen
®
Handbuch UNIGATE FC.
Error-LED und Error-LED-Jumper:
®
Diese LED ist über den Jumper mit dem Pin 10 des UNIGATE FC verbunden.
®
Nähere Beschreibung entnehmen Sie dem jeweiligen Handbuch UNIGATE FC.
