DEUTSCHMANN AUTOMATION UNIGATE FC Beschreibung Seite 5

Deutschmann Automation GmbH & Co. KG

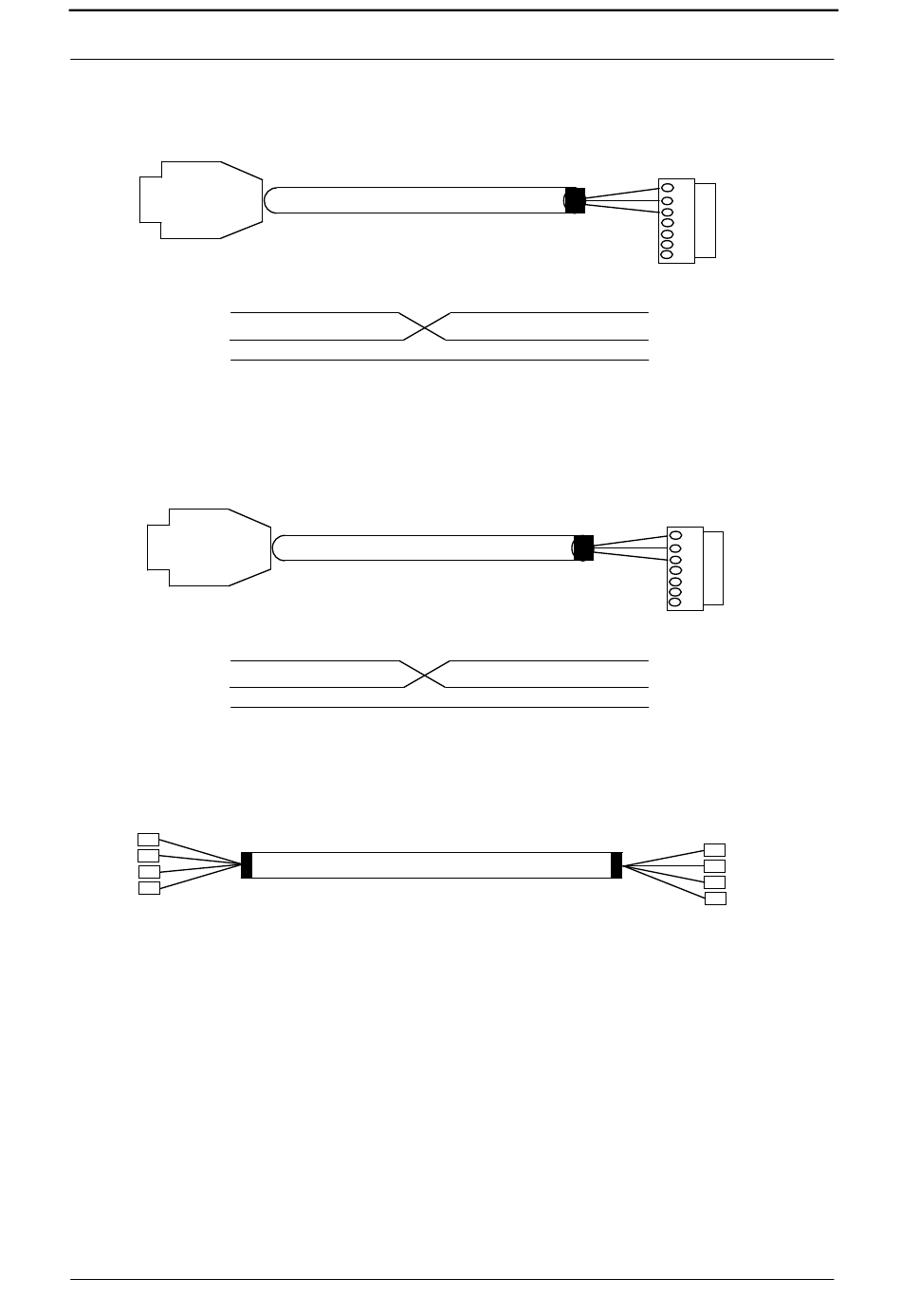

● 1 x V3719-A Developerkit serielles Kabel (Verbindungskabel COM <-> Developerboard
®
UNIGATE FC)
PC
9 pole
D-Sub
female
9pol D-Sub
Rx 2
Tx 3
GND 5
● 1 x V3719-B Developerkit Debug Kabel (Verbindungskabel COM <-> Developerboard
®
UNIGATE FC Debug)
PC
9 pole
D-Sub
female
9pol D-Sub
Rx 2
Tx 3
GND 5
● 1 x V3719-C Developerkit Applikationskabel (Verbindungskabel Applikation RS422/485 <->
Developerboard UNIGATE
Bei Nutzung der RS422 bzw. RS485 – Schnittstelle verbinden Sie bitte die eine Seite des Kabels
V3719-C mit Ihrer Applikation und die andere Seite über den 7pol Schraub-/Steckverbinder des
seriellen Kabels (V3719-A) mit dem Developerboard UNIGATE
ACHTUNG: Bitte immer nur eine der 3 Applikations-Schnittstellen verwenden!
● 1 x V5001 USB-Kabel 1 m
Das USB-Kabel verbindet das Developerboard mit dem PC (1. Appl. RS und 2. Debug RS).
Alternative zu V3719-A (Appl. RS232) und V3719-B (Debug RS232)!
ACHTUNG: die externe Versorgung (z.B. Netzteil V3719) ist zwingend notwendig. Die
Versorgung über USB ist nicht ausreichend.
● sowie Dokumentation, ein Schraubendreher und eine Support CD, auf der sich alle notwendige
Software wie der RS232 Monitor oder der Protocol Developer zum einfachen Erstellen eines
Scripts für UNIGATE
15.08.2012
1.80 m
7 pol Schraub-/Steckverbinder (Appl. RS232)
1.80 m
3 pol Schraub-/Steckverbinder (Debug RS232)
®
FC
1,80 m
®
FC befindet.
Beschreibung Developerkit UNIGATE® FC V1.0
Board FC
1 Rx
2 Tx
3 GND
Board FC
1 Rx
2 Tx
3 GND
®
FC.
5
