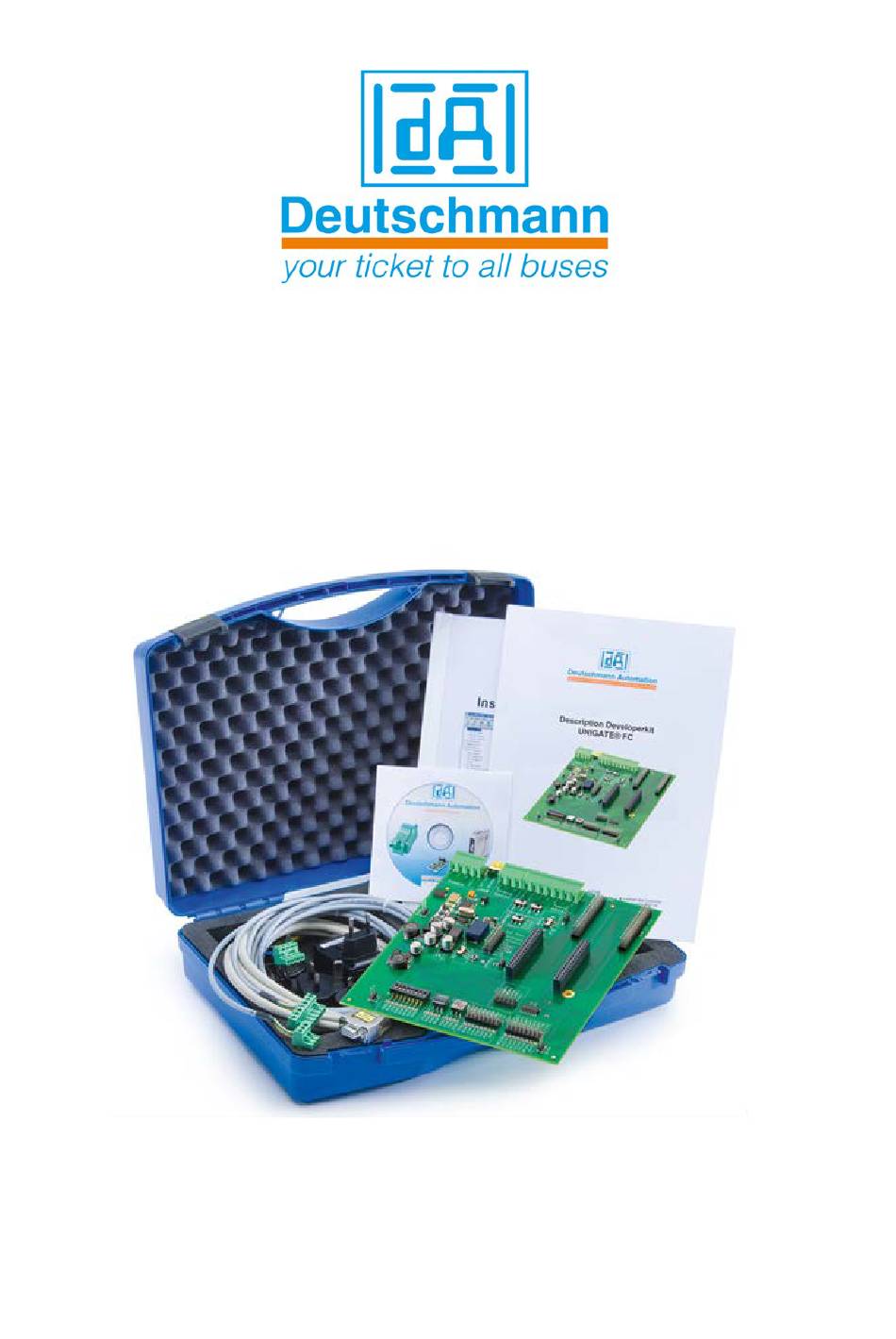

Deutschmann Automation GmbH & Co. KG Beschreibung Developerkit UNIGATE® FC V1.0 15.08.2012...
Seite 3
Deutschmann Automation GmbH & Co. KG ® Diese Anleitung hilft Ihnen, Ihr Developerkit UNIGATE FC einfach und schnell in Betrieb zu nehmen. BITTE UNBEDINGT VOR JEDER INBETRIEBNAHME BEACHTEN: Bild 1 Bild 2 Bild 3 HINWEIS : Bei Verwendung der Applikations-Schnittstelle RS232 muss der Schiebeschalter •...
Deutschmann Automation GmbH & Co. KG 2. Zubehör: Als Add-on für das Developerkit können Sie eine Mastersimulation der Feldbusseite erhalten (für jeden Feldbus separat). Sie erhalten das benötigte Verbindungskabel, PC-Software zur Darstellung der Feldbusdaten sowie Dokumentation. 3. Schnellstart: 4. Software: Installation Starterkit Software [Support CD]: Software\Starterkit\SetupStarterkit2.exe...
Deutschmann Automation GmbH & Co. KG ® 5. Übersicht Developerboard UNIGATE ® Steckplatz UNIGATE Richtung beachten. RJ45-Buchse des UG-FC Moduls Richtung Platinenrand! ® ACHTUNG: Das UNIGATE FC darf niemals falsch herum in den Sockel eingesetzt werden! Schiebeschalter POWER ON/OFF und 3,3V-LED: Bei Power ON leuchtet die POWER-LED und die 3,3V-LED.
Seite 8
Deutschmann Automation GmbH & Co. KG Boot-Jumper (ohne Jumper): ® Über diesen Jumper kann das UNIGATE FC in den Firmware-Update-Modus gebracht werden. Hierzu muss der Jumper während des PowerUp oder Reset gesetzt sein – die rote Boot-LED leuchtet. HINWEIS: um den Firmware-Update-Modus nutzen zu können, muss der PC mit der Schnittstelle „Appl.
Seite 9
Deutschmann Automation GmbH & Co. KG GND-Stiftleisten (3x): Diese 3 Kontakte dienen als GND- Potential zu Messzwecken. Befestigungsloch: ® Es ist 1 Loch zur (optionalen) Befestigung des UNIGATE FC vorhanden. Dieses ist mit Ground (PE) verbunden. Für alle weiteren Fragen liegen die entsprechenden Handbücher dem Developerkit bei oder Sie schauen mal auf unserer Homepage www.deutschmann.de...
Seite 10
Deutschmann Automation GmbH & Co. KG Beschreibung Developerkit UNIGATE® FC V1.0 15.08.2012...
