Deutschmann Automation GmbH & Co. KG

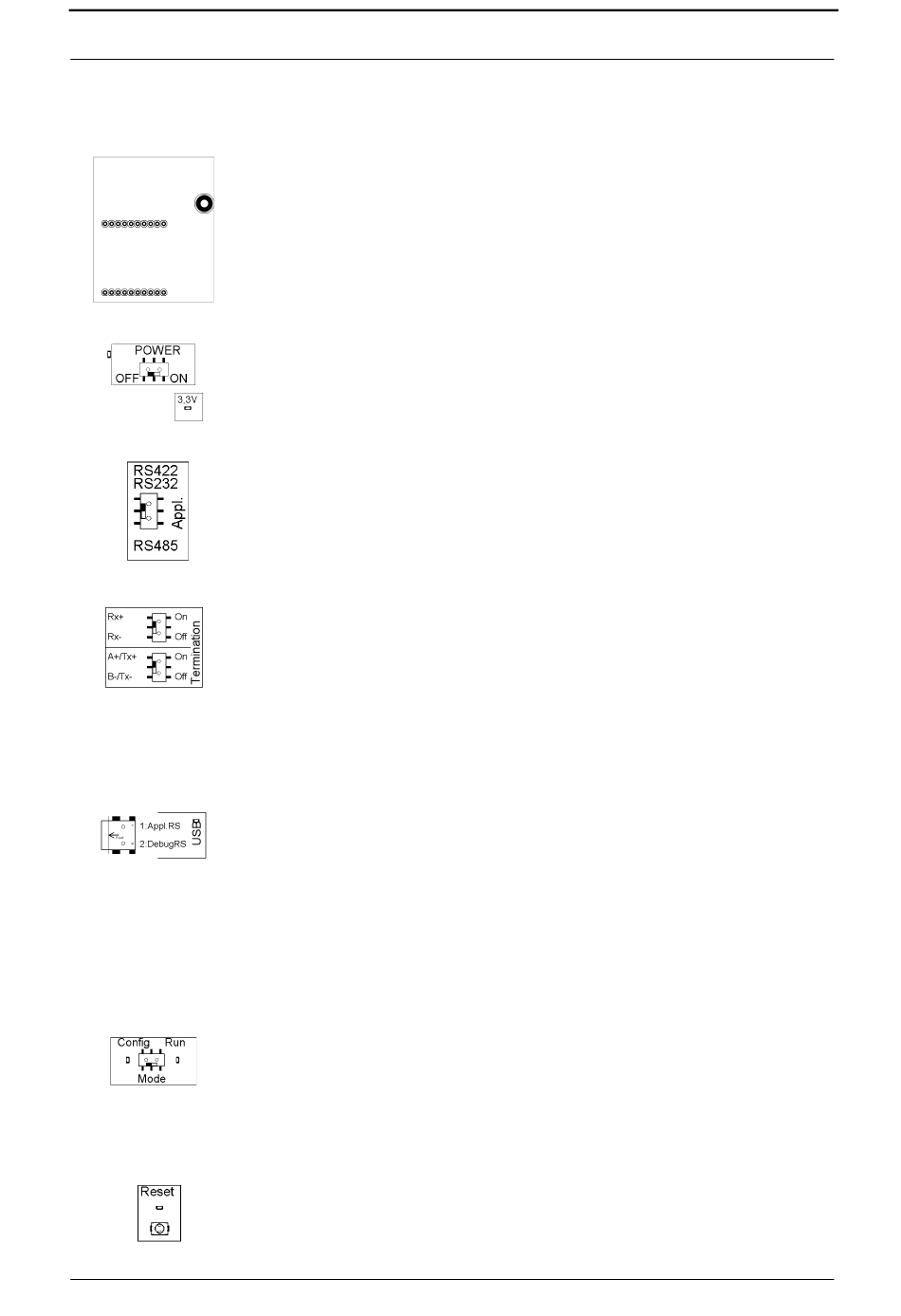

5. Übersicht Developerboard UNIGATE
Steckplatz UNIGATE
Richtung beachten. RJ45-Buchse des UG-FC Moduls Richtung Platinenrand!
ACHTUNG: Das UNIGATE
eingesetzt werden!
Schiebeschalter POWER ON/OFF und 3,3V-LED:
Bei Power ON leuchtet die POWER-LED und die 3,3V-LED.
Schiebeschalter Appl. RS422, RS232/RS485:
Dieser Schalter ist für die Einstellung der seriellen (Applikations-) Schnittstelle
nötig. Mit dem Schalter kann zwischen einer RS422- (bzw. einer RS232-) und
einer RS485-Schnittstelle umgeschaltet werden. Dies ist die Schnittstelle, an
der das Kundengerät angeschlossen ist.
Schiebeschalter Termination Appl. RS422/RS485:
Diese beiden Schalter sind nur dann von Bedeutung, wenn die Applikations-
Schnittstelle eine RS422 oder RS485 ist. Dann kann über diese Schalter die
Terminierung des RS422 (beide Schalter) bzw. des RS485-Busses (unterer
Schalter) zugeschaltet werden.
USB-Steckverbinder:
Über diesen Steckverbinder wird das Board mit dem PC verbunden. Über 2
virtuelle COM-Schnittstellen kann so auf die 2 serielle Schnittstellen (Appl.
RS232 und Debug RS232) zugegriffen werden. Eine Status-LED zeigt die USB-
Verbindung an.
Installation USB-Treiber [Support CD]: \Support\USB\Driver:
Nach der Installation sind zwei weitere COM-Ports an Ihrem PC verfügbar. Ein
Port ist mit der Applikationsschnittstelle, der zweite mit der Debug Schnittstelle
des Boards verbunden.
HINWEIS: die externe Versorgung (z.B. Netzteil V3719) ist zwingend
notwendig. Die Versorgung über USB ist nicht ausreichend.
Schiebeschalter Mode Config/Run:
In der Position „Config" während des PowerUp oder Reset startet das UNIGATE
FC im Konfigurationsmodus.
Die Stellung „Run" ist der normale Betriebsmodus, in dem das UNIGATE
das eingespielte Script ausführt. Eine LED zeigt den jeweils eingestellten Mode
an.
HINWEIS: um den Konfigurationsmodus mit den Softwaretools von
Deutschmann nutzen zu können, muss der PC mit der Schnittstelle
„Appl. RS232" verbunden sein.
15.08.2012
®
FC:
Reset-Taste:
Beim Betätigen der Taste wird ein Reset des UNIGATE
Bei jedem betätigen der Taste leuchtet die rote Reset-LED.
Beschreibung Developerkit UNIGATE® FC V1.0
®
FC:
®
FC darf niemals falsch herum in den Sockel
®
FC
®
FC ausgelöst.
7
®
