3.
INSTALLATION
DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN
UND VORSCHRIFTEN AUSGEFÜHRT WERDEN.

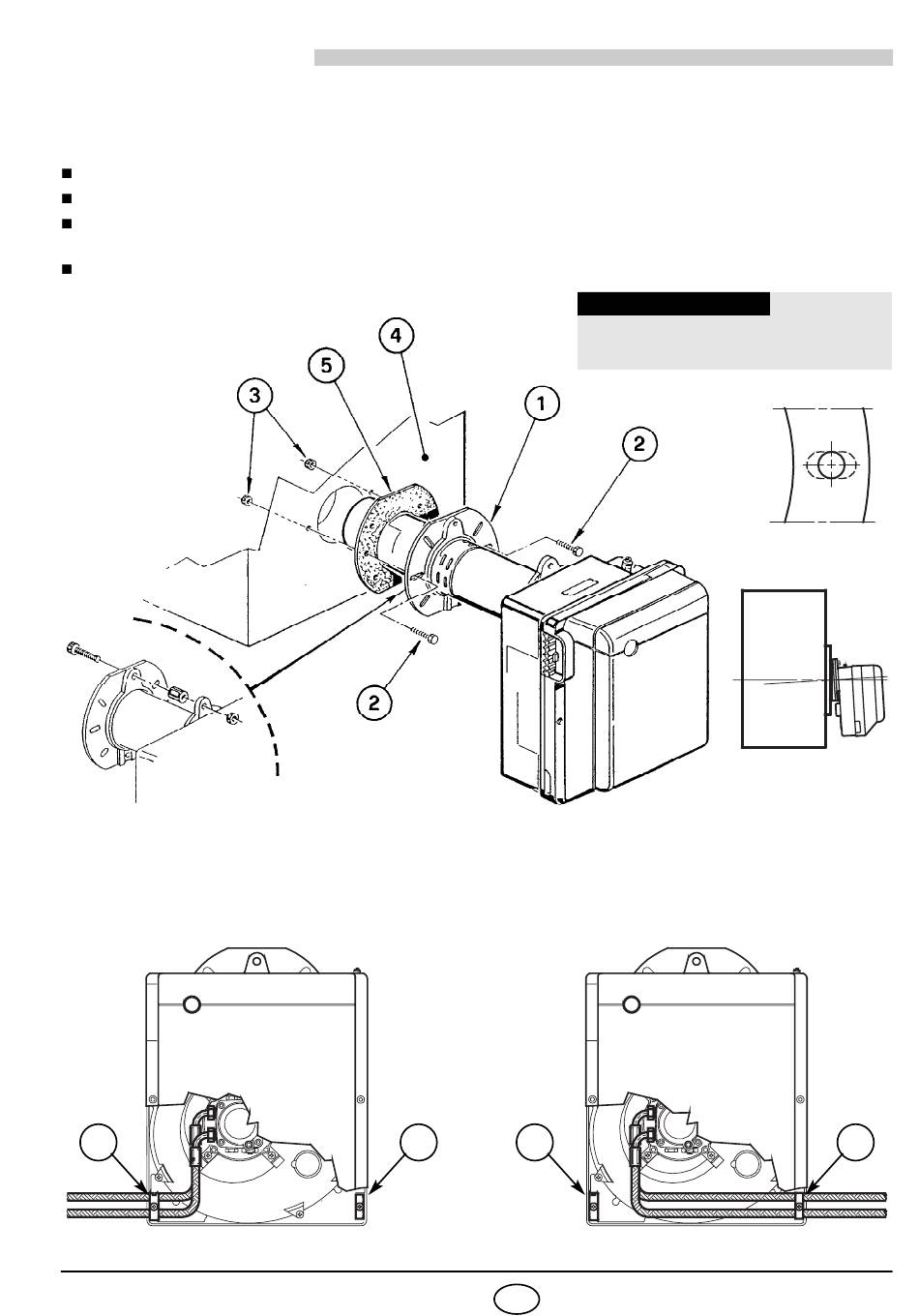

3.1 BRENNERMONTAGE
Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 3).
Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern (siehe Abb. 4).
Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit
Isolierdichtung (5) montieren (siehe Abb. 2).
Nach Abschluß der Montagearbeiten überprüfen, ob der Brenner leicht geneigt ist, wie in Abb. 5.
Abb. 2
Abb. 3
3.2 BRENNSTOFFVERSORGUNG
Die Ölschläuche werden mit den Winkelanschlüssen an der Ölpumpe montiert, wobei die Ölschläuche nach
links oder nach rechts aus dem Brenner herausgeführt werden können.
Es muß jeweils die Halteschelle (1) bzw. der Verschlußwinkel (2) gewechselt werden (siehe Abb. 6).
1
1862
WICHTIGER HINWEIS
Abb. 6
2
2
D5490
3
D
Die Kesseltür darf mit Isolierung
höchstens 100 mm dick sein.
Abb. 5
S7144
D5012
Abb. 4
D5025
1
