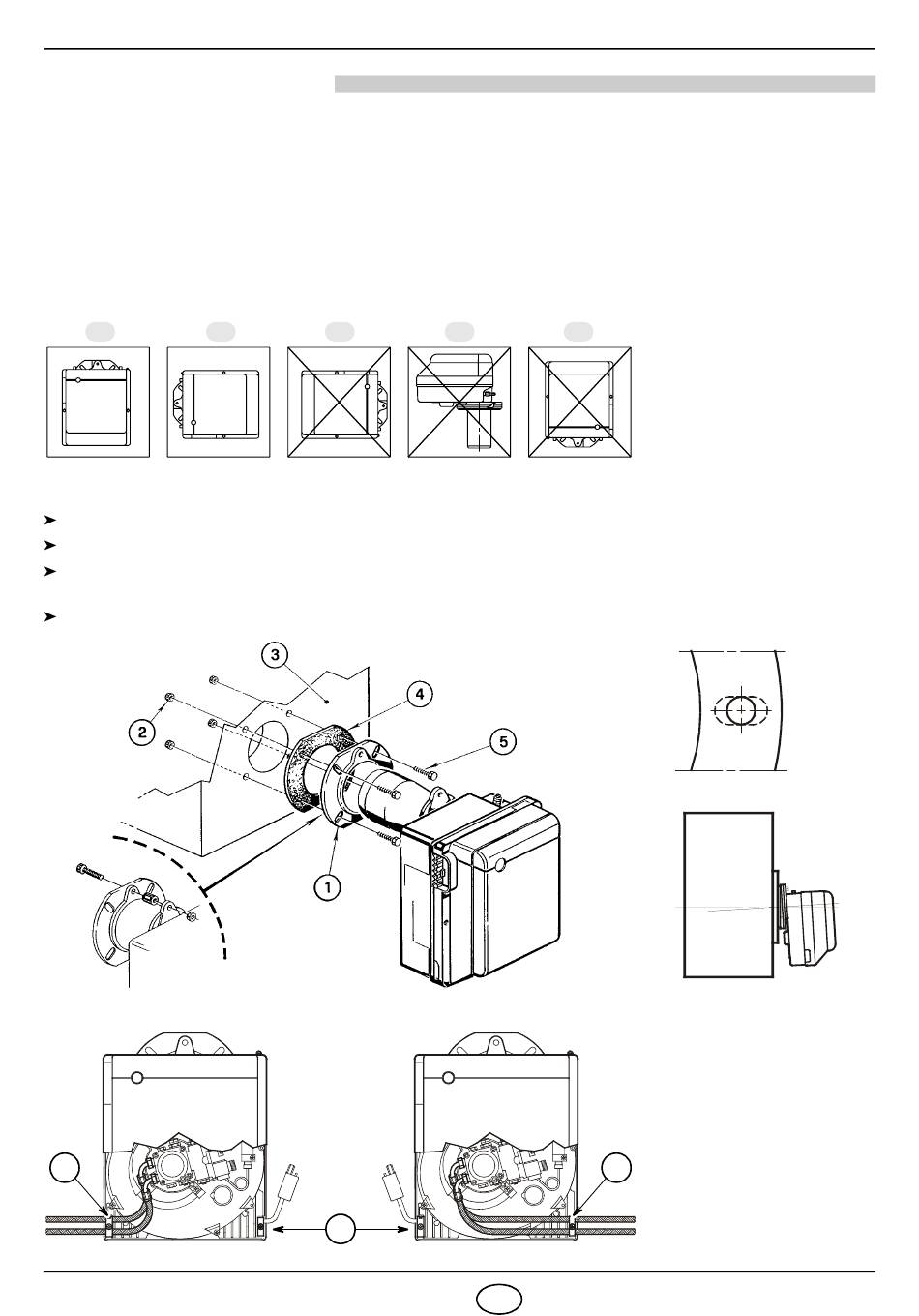

3.

INSTALLATION

DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN
UND VORSCHRIFTEN AUSGEFÜHRT WERDEN.
3.1

BETRIEBSPOSITION

Der Brenner ist ausschließlich für den Betrieb in den Positionen 1 und 2 vorbereitet.
Die Position 1 ist vorzuziehen, da sie die einzige ist, die eine Durchführung der Wartung wie hier folgend in
dieser Anleitung beschrieben ermöglicht.
Die Position 2 ermöglicht den Betrieb, aber nicht die Wartung mit dem Einhängen am Heizkessel.
Jede andere Position kann den korrekten Betrieb des Geräts beeinträchtigen.
Die Positionen 3, 4 und 5 sind aus Sicherheitsgründen verboten.
1 2
3.2

BRENNERMONTAGE

Zur Installation des Brenners am Heizkessel sind folgende Vorgänge auszuführen:
Die Schraube und die beiden Muttern am Flansch (1) montieren, (siehe Abb. 3).
Falls erforderlich, die Bohrungen der Isolierdichtung (4, Abb. 4) erweitern.
Mit den Schrauben (5) und (falls erforderlich) den Muttern (2) den Flansch (1) an der Kesseltür (3) mit
Isolierdichtung (4) montieren, (siehe Abb 2).
Nach Abschluß der Montagearbeiten überprüfen, ob der Brenner leicht geneigt ist, wie in Abb. 5.
Abb. 2
Abb. 3
3.3

BRENNSTOFFVERSORGUNG

1
3363
3 4
Abb. 6
2
4
5
D7088
Abb. 4
Abb. 5
S7071
Der Brenner ist zum An-
schluss der Heizölversor-
gungsrohre
Seiten vorgerüstet.
Je nachdem ob, die Rohre
rechts oder links aus dem
Brenner herausgeführt wer-
1
den, müssen die Befesti-
gu n gs p la t t e ( 1) u n d d ie
Kabelklemme (2) umgedreht
werden (siehe Abb. 6).
D5345
D
D5012
D5025
auf beiden
