INSTALLATION
DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN
UND VORSCHRIFTEN AUSGEFÜHRT WERDEN.
3.1 BRENNERMONTAGE

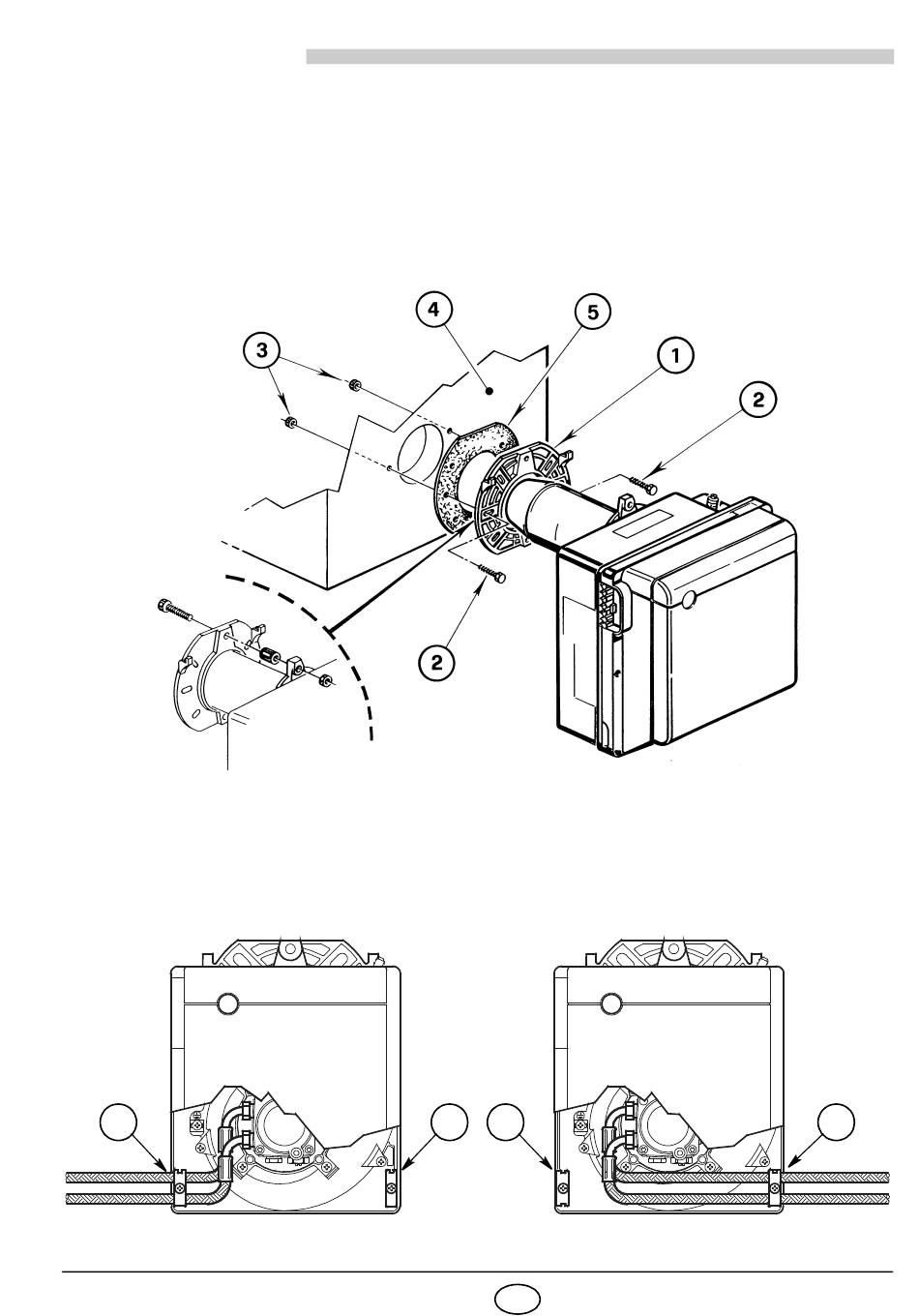

Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 3).
➤
Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern.
➤
Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit
➤
Isolierdichtung (5) montieren (siehe Abb 2).
3.2 BRENNSTOFFVERSORGUNG
Die Ölschläuche werden mit den Winkelanschlüssen an der Ölpumpe montiert, wobei die Ölschläuche
nach links oder nach rechts aus dem Brenner herausgeführt werden können.
Es muß jeweils die Halteschelle (1) bzw. der Verschlußwinkel (2) gewechselt werden. (Siehe Abb. 4).
1
2303
Abb. 2
Abb. 3
Abb. 4
2
2
D5700
3
D
S7189
1
