Tisch-/Wandkit WSDK 50P

Der Tisch-/Wandkit WSDK 50P ist aus pulverbeschichteten Stahl gefertigt und kann als

Standfuß für Kunststoff-Sprechstellen und -Erweiterungsmodule der WS-Serie (in Aufputz-

variante) verwendet werden,

um das Gerät als Tischgerät zu verwenden,

oder zur schrägen Montage an der Wand, z.B. für die Lautsprechermodule WSLM 5x.

Montage

Die Tisch-/Wandkit Bohrungen des Aufputz-Kits WSSH 50P müssen ausgebrochen werden

Danach ist der Aufputz-Kit mittels den mitgelieferten Schrauben auf die WSDK Gewinde-

bohrungen des Tisch-/Wandkits zu verschrauben

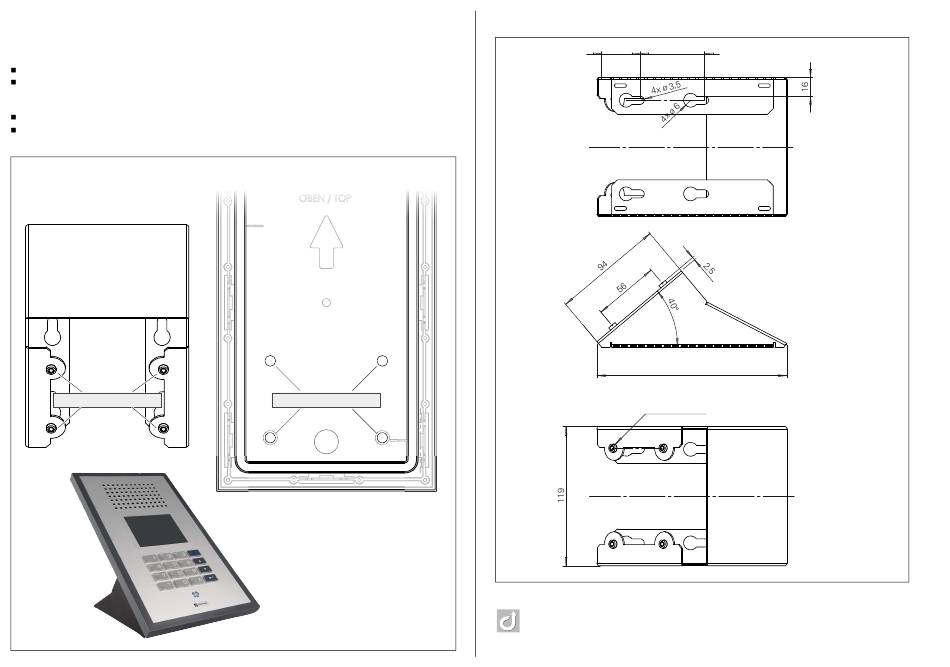

Tisch-/Wandkit WSDK 50P

(Ansicht von oben)

WSDK Gewindebohrungen

Aufputz-Kit WSSH 50P (Kunststoff)

(Ansicht von vorne)

Tisch-/Wandkit Bohrungen

Abbildung:

WSDK 50P als Standfuß für

Sprechstelle WS 810P (mit Auf-

putz-Kit WSSH 50P) zur

Verwendung als Tischgerät

Maßzeichnung

Maße in mm, kein Maßstab!

4x M4 x 4 mm

Hinweis des Herstellers

Die Kompenten dürfen nur von autorisiertem Fachpersonal installiert werden.

Bitte bewahren Sie diese Beschreibung sorgfältig auf!

Type: D-BZ-WSDK50P, Version: 1.0/1109

162,3
