7.3
Fortgeschrittenes Datenmanagement
Gepackte Datei (Zip-database) erzeugen:
Um aus der Datenbank eine gepackte Datei zu erzeugen, klicken Sie „File -> Zip Database". Wählen Sie
ein Zielverzeichnis und geben Sie einen Namen ein um eine Datei aus den gespeicherten Daten zu
erstellen.
Öffnen einer gepackten Datei:
Um eine gepackte Datei zu öffnen, klicken Sie auf „File -> Unzip Database". Wählen Sie die gewünschte
Datei aus und klicken Sie auf „OK". Die Daten können nun, wie in den vorherigen Punkten beschrieben,
analysiert werden.
Warnung: Soll eine gesicherte Datenbank angesehen werden, ist es von großer Wichtigkeit
dass eine aktive Loggingfunktion nicht unterbrochen wird. Empfohlen wird, eine gesicherte
Datenbank nicht auf dem PC anzusehen auf welchem ein Loggingvorgang durchgeführt wird,
da, wenn Daten wiederhergestellt werden, die aktuellen Daten verloren gehen, soweit diese nicht
gesichert wurden.
8
Externer Kontrollanschluss (Serie 300 & 500)
Die Pins für den externen Ausgangsanschluss sind von 1-6 nummeriert. Pin 1 ist jener, welcher sich am
nähersten zum Anschluss des Netzadapters befindet.
Die Pinbelegung lautet wie folgt:
(1) 12 V DC
(2) Analoger Ausgang 0-5 V
(3) Steuerung
(4) High-Alarm
(5) Low-Alarm
(6) Masse
Der RJ12-Anschluss erlaubt zwei Arten der Verkabelung, entweder einen Schalter zu Masse, oder ein 12
V-Ausgang. Wenn der 12 V-Ausgang genutzt wird, erfolgt die Versorgung der Relaisspule durch den
geräteinternen AC/DC-Richter. In diesem Fall ist darauf zu achten, dass das Relais nicht mehr als 150
mA zieht und eine Schutzdiode parallel zur Spule geschaltet ist. Wird der Schalter zu Masse benutzt, darf
zusätzlich die Spannung 24 V nicht überschritten werden.
8.1.1 Alarmanschluss
Hinweis: Diese Funktion kann nur benutzt werden wenn das Gerät mit dem Netzadapter betrieben wird.
Die Pins für High- oder Low-Alarm können verwendet werden um einfache Ein-/Ausschalter zu
versorgen, welche wiederum Geräte steuern die lediglich ein Ein-/Ausschaltsignal benötigen, z.B.
Sirenen. Um zu Masse zu schalten, benutzen Sie die Pins (4), (5) und (6). Für den 12 V-Ausgang
benötigen Sie die Pins (4), (5) und (1). Die Werkseinstellung basiert auf dem Sensorkopf welcher bei
Gerätekauf ausgesucht wurde.

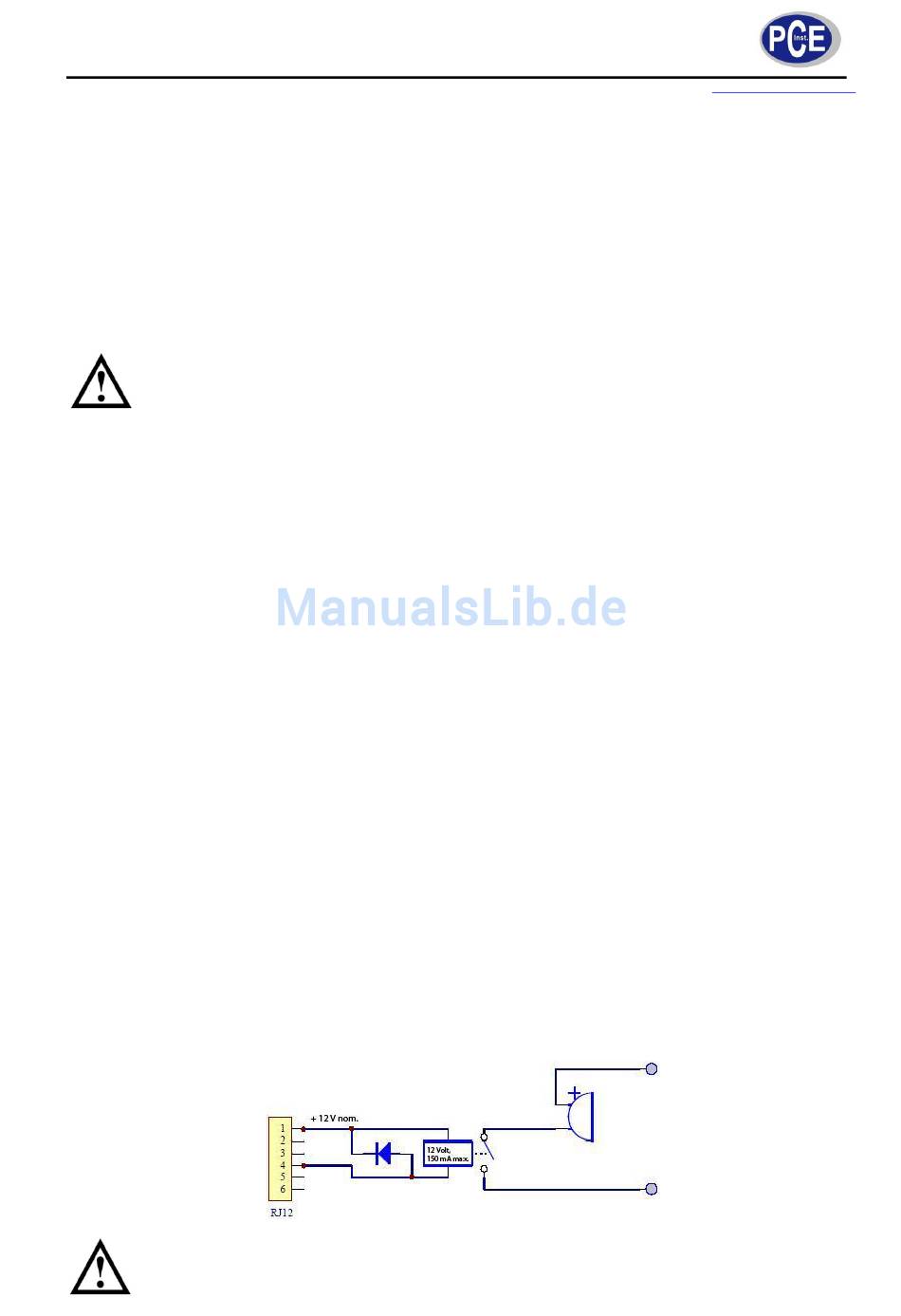

Alarm bei hoher Gaskonzentration
Warnung: Das Weglassen der erwähnten Diode kann einen Defekt des Gerätes zur Folge
haben, wenn durch das Relais eine Spannungsspitze erzeugt wird.
BETRIEBSANLEITUNG
www.warensortiment.de
