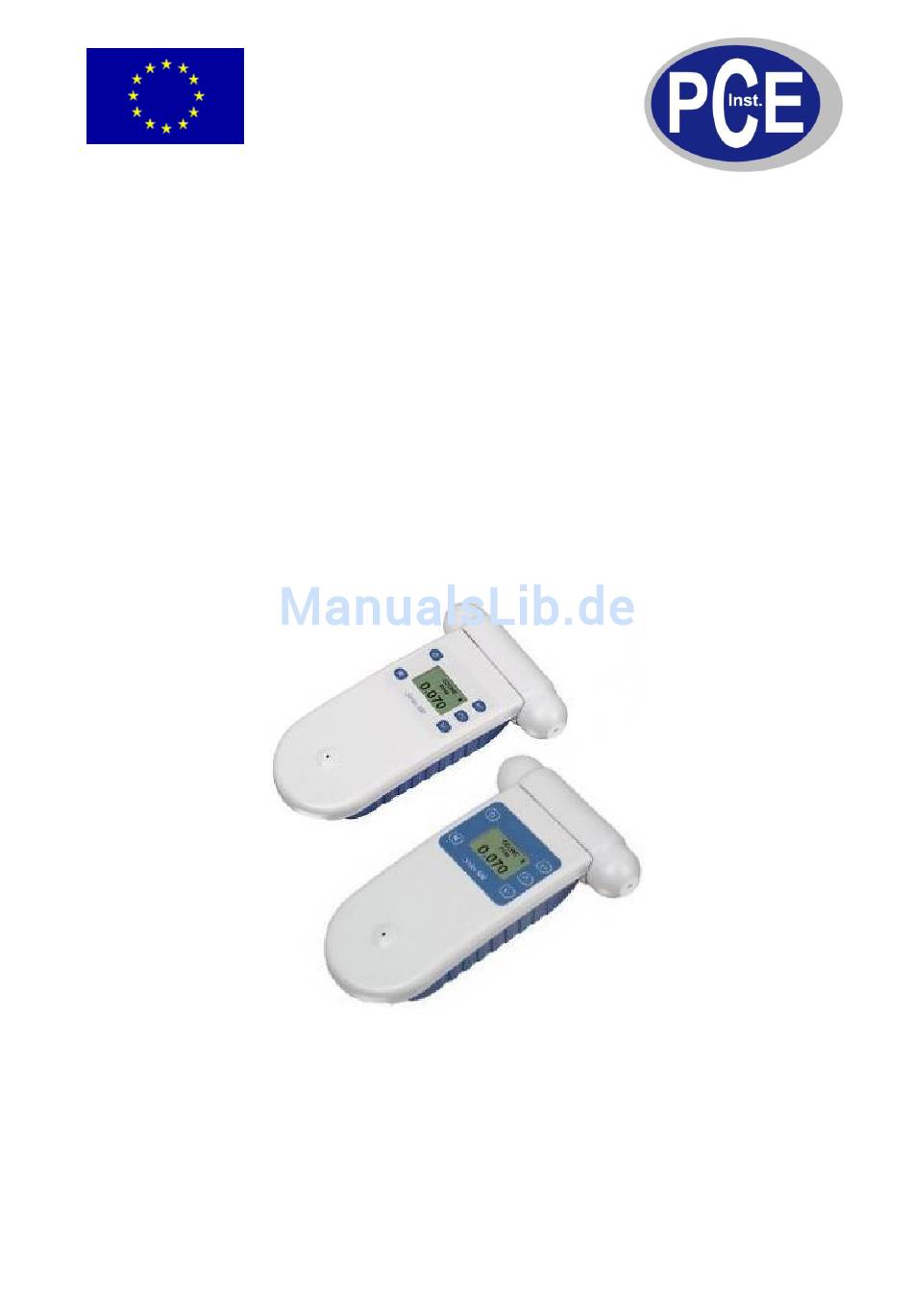

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Ozon-Tester AQ 300/305/500/505 Version 1.1 10.11.2010...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................3 Spezifikationen ......................4 Spezifikationen der Sensorköpfe ....................5 Gerätebeschreibung ....................8 Betriebsanleitung ...................... 8 Einsetzen des Akkupacks ......................8 Laden des Akkupacks ........................8 Warmlaufphase .......................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG www.warensortiment.de Einleitung Der Ozon-Tester Aeroqual ist ein hochgenaues Messgerät zur Messung der Ozonkonzentrationen in unserer Umluft. Der Ozon-Tester Aeroqual kann mit einem von vier, sich in dem Messbereich unterscheidenden, Sensorköpfen bestückt werden. Die Einsatzmöglichkeiten des Ozonmesser Aeroqual erstrecken sich innerhalb der Industrie auf Betriebe der Papier-, Textil-, oder Schmierstoffherstellung die in ihren Prozessen zum Bleichen von Ölen, Fetten, Wachs, Papier, synthetischen Fasern, Zellstoff oder Textilien Ozon verwenden. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Das Gerät darf nur mit dem von PCE Deutschland angebotenen Zubehör oder gleichwertigem Ersatz verwendet werden. Vor jedem Einsatz dieses Messgerätes, bitte das Gehäuse auf sichtbare Beschädigungen überprüfen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht eingesetzt werden. -
Seite 5: Spezifikationen Der Sensorköpfe
BETRIEBSANLEITUNG www.warensortiment.de Spezifikationen der Sensorköpfe Sensor Kali- Höchst- Genauigkeit Auflösung Ansprech- Sampling- Betriebs- Maximale relative brierter belastung zeit methode temperatur Feuchtigkeit Bereich im Betrieb Ammoniak 0 ... 100 0,5 ppm < ± 5 ppm 0,1 ppm < 60 s -20 °C ... 40 °C 5 ... 95 % 0 .. - Seite 6 BETRIEBSANLEITUNG www.warensortiment.de 0 ... 50 ppm Methan 0 ... 9999 10000 < ± 15 % 1 ppm < 60 s 0 °C ... 40 °C 30 ... 80 % 0 ... 10000 ppm Ozon 0 ... 0,250 1 ppb < ± 0,005 ppm 0,001 ppm <...
- Seite 7 BETRIEBSANLEITUNG www.warensortiment.de 0 ... 500 ppm Temperatur -20 ... -40 ... 100 0,01 °C < ± 3 °C 0,01 °C < 1 s -40 ... 120 °C 0 ... 100 % 100 °C °C Feuchtigkeit 0 ... 100 % 1 % r.F. 2 % r.F.
-
Seite 8: Gerätebeschreibung

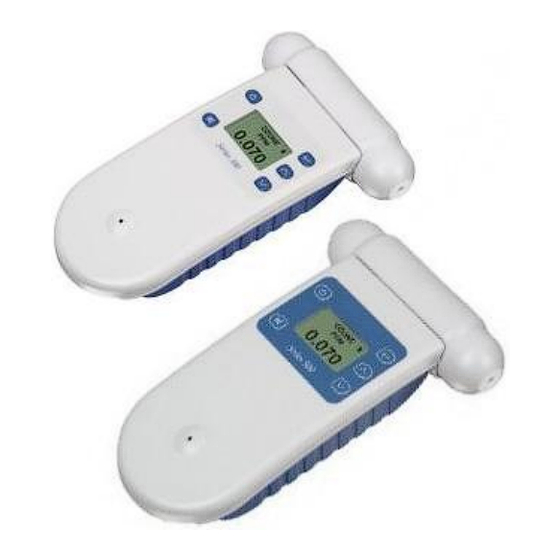

BETRIEBSANLEITUNG www.warensortiment.de Gerätebeschreibung (Abbildung von AQ300 gilt schematisch auch für AQ500) (1) Sensorkopf (2) Power-Taste (Standby-Taste) (3) Display (4) Alarmtonstummschaltung (Mute) (5) Enter-Taste (Eingabetaste) (6) Scrollen (Hoch) (7) Scrollen (Runter) (8) Batteriefach (1) Power-Taste (2) Alarmtonstummschaltung (Mute) (3) Enter-Taste (4) Scrollen (Hoch) Scrollen (Runter) Betriebsanleitung Einsetzen des Akkupacks... -
Seite 9: Warmlaufphase
BETRIEBSANLEITUNG www.warensortiment.de Wenn die Batterie nicht mehr über die volle Kapazität verfügt (ein Zeichen für Alterung der Batterie), wird im Batteriesymbol des Displays „RB“ angezeigt. Ein Austausch der Batterie empfiehlt sich. Warmlaufphase Vor der Nutzung benötigt das Gerät eine Aufwärmphase, um Verunreinigungen des Sensors zu verbrennen. -
Seite 10: Anschluss Des 0
BETRIEBSANLEITUNG www.warensortiment.de festgelegt werden. Die Werkseinstellung basiert auf dem Sensorkopf welcher bei Gerätekauf ausgesucht wurde. Um auf Masse zu schalten benutzen Sie die Pins (3) und (6). Für einen 12 V-Ausgang, schalten Sie die Pins (3) und (1). Steuerung wird durch Verwendung der Software erreicht. Wird dem Messgerät die Versorgungsspannung entzogen, öffnet sich der Schalter, wodurch das gesteuerte Gerät abgeschaltet wird (soweit einem „Schließer-Prinzip“... -
Seite 11: Ausfall Des Sensorkopfs
BETRIEBSANLEITUNG www.warensortiment.de Ausfall des Sensorkopfs Es gibt zwei Anzeigen welche auf ein Problem mit dem Sensorkopf hinweisen: „Sensor Failure, Replace sensor“: Der Sensorkopf sollte getauscht werden, da ein Komponentenfehler vorliegt oder der Sensor das Ende seiner Lebensdauer erreicht hat. „Sensor aging“: Der Sensorkopf sollte schnellstmöglich getauscht werden, da er das Ende seiner Lebensdauer erreicht hat. - Seite 12 BETRIEBSANLEITUNG www.warensortiment.de Einstellen des High-Alarms Nach dem Aufrufen des Alarm-Setup-Menüs wird „Alarm HI“ angezeigt. Benutzen Sie die Pfeiltasten um den Wert zu ändern. Bestätigen Sie die Einstellung mit der Eingabetaste. Einstellen des Low-Alarms Nach Bestätigung der Einstellung des High-Alarms wechselt die Ansicht automatisch in die Einstellung des Low-Alarms.
-
Seite 13: Einstellen Der Steuerpunkte (Control Points)
BETRIEBSANLEITUNG www.warensortiment.de Das Symbol (durchgestrichener Lautsprecher und „P“) wird permanent angezeigt, bis die Stummschaltung im Menü aufgehoben wird. Sollte eine Alarmgrenze überschritten sein, werden die blinkenden Pfeile angezeigt. Ein akustisches Warnsignal ertönt nicht. Drücken Sie die Scroll-Taste (Runter) um zum nächsten Menüpunkt zu gelangen. 5.9.4 Einstellen der Steuerpunkte (Control points) Um in das Menü... -
Seite 14: Max/Min/Durchschnitt Des Messungsdurchlaufs
BETRIEBSANLEITUNG www.warensortiment.de Benutzen Sie die Pfeiltasten um zwischen „ppm“ und „mg/m³“, bzw. „°C“ und „°F“ zu wählen. Bestätigen Sie die Einstellung mit der Eingabetaste. Drücken Sie die Scroll-Taste (Runter) um zum nächsten Menüpunkt zu gelangen. 5.9.7 Max/Min/Durchschnitt des Messungsdurchlaufs Betätigung der Enter-Taste startet/stoppt die Max/Min/Durchschnitt-Prozedur. Drücken Sie die Scroll- Taste (Runter) um zum Punkt „EXIT“... -
Seite 15: Softwareinstallation
BETRIEBSANLEITUNG www.warensortiment.de Softwareinstallation Softwarelizenz Die Geräte AQ500 und AQ505 werden zusammen mit der Software ausgeliefert. Der Hersteller behält das geistige Eigentum. Der Käufer erkennt an, dass ihm eine unbefristete, nicht-exklusive, nicht übertragbare Lizenz zur eigenen Nutzung der Software nur in Zusammenhang mit dem Messgerät erteilt wird. - Seite 16 BETRIEBSANLEITUNG www.warensortiment.de Einstellen der Software- und Geräteparameter Dieses Kapitel der Anleitung befasst sich mit dem Vorgehen um mittels der Software Alarme, externe Steuergrenzen, Loggingzeiten, Einheiten und Sensorverhalten festzulegen. Wählen Sie „Monitor -> Setup“ oder drücken Sie „Strg+P“.Die folgende Anzeige erfolgt: Geben Sie die gewünschten Werte ein.
- Seite 17 BETRIEBSANLEITUNG www.warensortiment.de Konfiguration der graphischen Darstellung Im Dialogfeld „Graph Styles“ können die Eigenschaften der Graphen gespeicherter Daten und Echtzeitbeobachtungen festgelegt werden. Das Dialogfeld umfasst die Punkte: Achsabschnitte der oberen und unteren Gasskalen Skalenteilung und Zeiteinheiten Farben des Graphen und des Hintergrundes ...
- Seite 18 BETRIEBSANLEITUNG www.warensortiment.de Hinweise: Temperatur- und Feuchtigkeitsgraphen werden nur angezeigt wenn das Kontrollfeld für „S505“ der Software aktiviert wurde. Neue eingehende Daten werden an unterster Stelle in der Tabelle hinzugefügt. Die maximale Zeilenzahl der Tabellenansicht beträgt 50. Graphik- und Datenanalysefunktionen Um sich geloggte Daten als Graphen anzusehen: ...
- Seite 19 BETRIEBSANLEITUNG www.warensortiment.de Wenn Daten nicht länger benötigt werden, können sie mittels des Buttons „Delete“ entfernt werden. Zum Drucken einer Tabelle drücken Sie den Button „Print“. Ein Fenster, in welchem ein Titel eingegeben werden kann, erscheint. Geben Sie einen Titel ein um die Messung eindeutig zuordnen zu können.
-
Seite 20: Wartung Und Reinigung
BETRIEBSANLEITUNG www.warensortiment.de Fortgeschrittenes Datenmanagement Gepackte Datei (Zip-database) aus der Datenbank erzeugen Um aus der Datenbank eine gepackte Datei zu erzeugen, klicken Sie „File -> Zip Database“. Wählen Sie ein Zielverzeichnis und geben Sie einen Namen ein um eine Datei aus allen gespeicherten Daten zu erstellen. - Seite 21 BETRIEBSANLEITUNG www.warensortiment.de Hohes Messergebnis trotz Umgebungsluft außergewöhnlich Bringen Sie das Gerät in die (relativ) gasfreiem Raum belastet vorgebene Umgebung und führen Sie eine Nulljustierung durch Sensor beschädigt Tauschen Sie den Sensorkopf Messergebnis in Ergebnis korrekt Gasgenerator defekt gashaltiger Umgebung Sensoreinsatz kontaminiert Netz und Filter des Sensors höher als erwartet reinigen...
-
Seite 22: Sensorausfall
BETRIEBSANLEITUNG www.warensortiment.de 7.1.1 Sensorausfall Die Geräte verfügen über integrierte Diagnosefunktionen um Sensordefekte zu erkennen. Falls ein Sensorkopf ausfällt, kann er durch wenige Handgriffe ausgetauscht werden. Ein ausgefallener Sensor kann zu PCE zurückgesandt werden, um aufbereitet oder entsorgt zu werden. Steuer- Low-Alarm- High-Alarm- Daten-...
