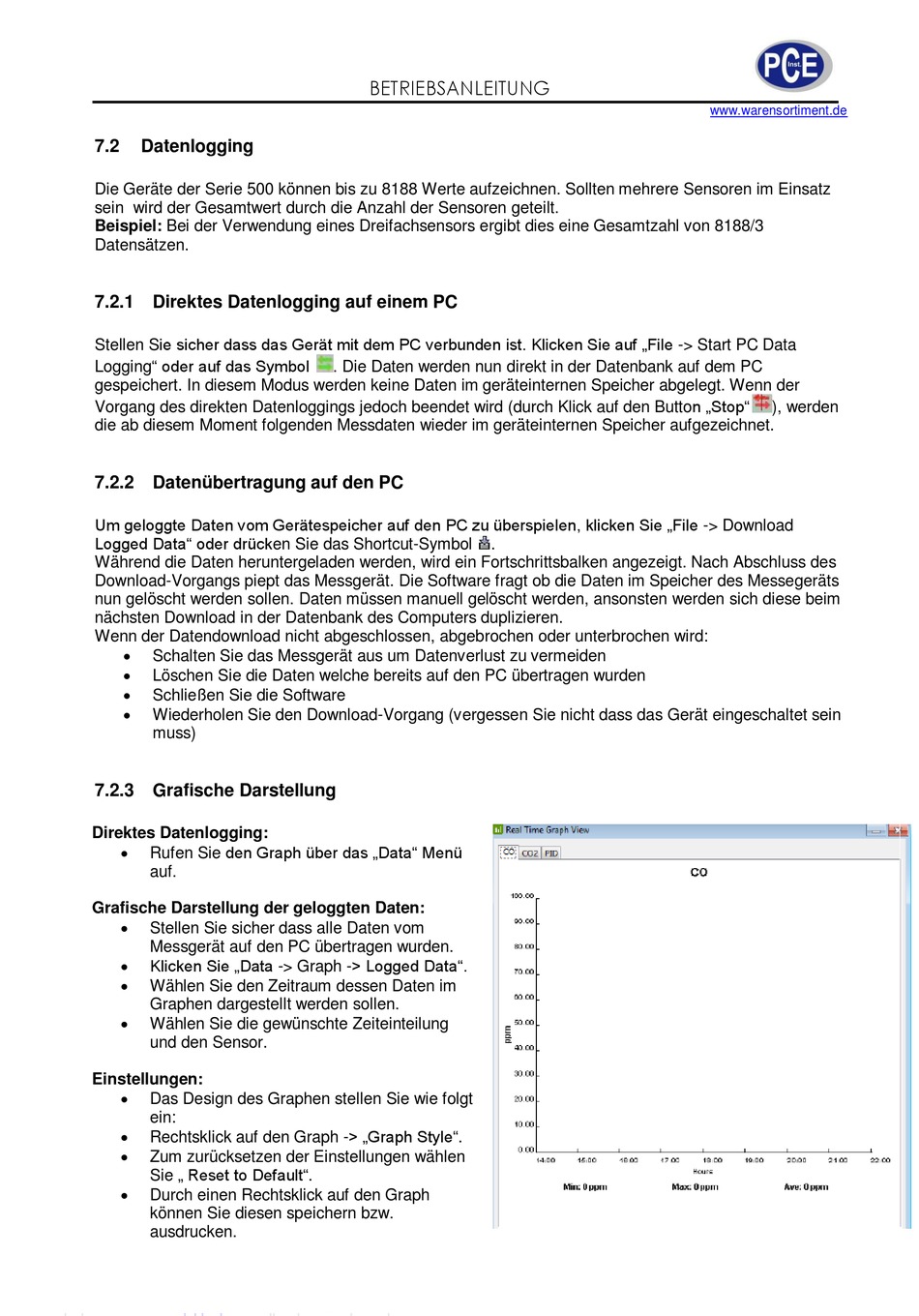

7.2

Datenlogging

Die Geräte der Serie 500 können bis zu 8188 Werte aufzeichnen. Sollten mehrere Sensoren im Einsatz
sein wird der Gesamtwert durch die Anzahl der Sensoren geteilt.
Beispiel: Bei der Verwendung eines Dreifachsensors ergibt dies eine Gesamtzahl von 8188/3
Datensätzen.

7.2.1 Direktes Datenlogging auf einem PC

Stellen Sie sicher dass das Gerät mit dem PC verbunden ist. Klicken Sie auf „File -> Start PC Data
Logging" oder auf das Symbol
gespeichert. In diesem Modus werden keine Daten im geräteinternen Speicher abgelegt. Wenn der
Vorgang des direkten Datenloggings jedoch beendet wird (durch Klick auf den Button „Stop"
die ab diesem Moment folgenden Messdaten wieder im geräteinternen Speicher aufgezeichnet.
7.2.2 Datenübertragung auf den PC
Um geloggte Daten vom Gerätespeicher auf den PC zu überspielen, klicken Sie „File -> Download
Logged Data" oder drücken Sie das Shortcut-Symbol
Während die Daten heruntergeladen werden, wird ein Fortschrittsbalken angezeigt. Nach Abschluss des
Download-Vorgangs piept das Messgerät. Die Software fragt ob die Daten im Speicher des Messegeräts
nun gelöscht werden sollen. Daten müssen manuell gelöscht werden, ansonsten werden sich diese beim
nächsten Download in der Datenbank des Computers duplizieren.
Wenn der Datendownload nicht abgeschlossen, abgebrochen oder unterbrochen wird:

Schalten Sie das Messgerät aus um Datenverlust zu vermeiden

Löschen Sie die Daten welche bereits auf den PC übertragen wurden

Schließen Sie die Software

Wiederholen Sie den Download-Vorgang (vergessen Sie nicht dass das Gerät eingeschaltet sein
muss)

7.2.3 Grafische Darstellung

Direktes Datenlogging:

Rufen Sie den Graph über das „Data" Menü
auf.
Grafische Darstellung der geloggten Daten:

Stellen Sie sicher dass alle Daten vom
Messgerät auf den PC übertragen wurden.

Klicken Sie „Data -> Graph -> Logged Data".

Wählen Sie den Zeitraum dessen Daten im
Graphen dargestellt werden sollen.

Wählen Sie die gewünschte Zeiteinteilung
und den Sensor.
Einstellungen:

Das Design des Graphen stellen Sie wie folgt
ein:

Rechtsklick auf den Graph -> „Graph Style".

Zum zurücksetzen der Einstellungen wählen
Sie „ Reset to Default".

Durch einen Rechtsklick auf den Graph
können Sie diesen speichern bzw.
ausdrucken.
BETRIEBSANLEITUNG
. Die Daten werden nun direkt in der Datenbank auf dem PC
.
www.warensortiment.de
), werden
