6.8.10 Einstellen der Kontrollpunkte (nur Serie 300 und 500)
Die Kontrollpunkteinstellung finden Sie unter dem Menüpunkt „CONTROL POINTS" (zu finden
-
unter „MONITOR SETUP").
Nach dem Aufrufen des Kontrollpunkt-Menüs erscheint „CONTROL HI" im Display.
-
-
Benutzen Sie die Pfeiltasten um den Wert zu ändern. Bestätigen Sie die Einstellung mit der
Eingabetaste.
-
Nach Bestätigung der Einstellung des oberen Kontrollpunktes wechselt die Ansicht automatisch
in die Einstellung des unteren Kontrollpunktes. Im Display wird „CONTROL LO" angezeigt.
-
Benutzen Sie die Pfeiltasten um den Wert zu ändern. Bestätigen Sie die Einstellung mit der
Eingabetaste.
6.8.11 Einstellen der Zeitintervalle des Datenloggers (nur Serie 500)

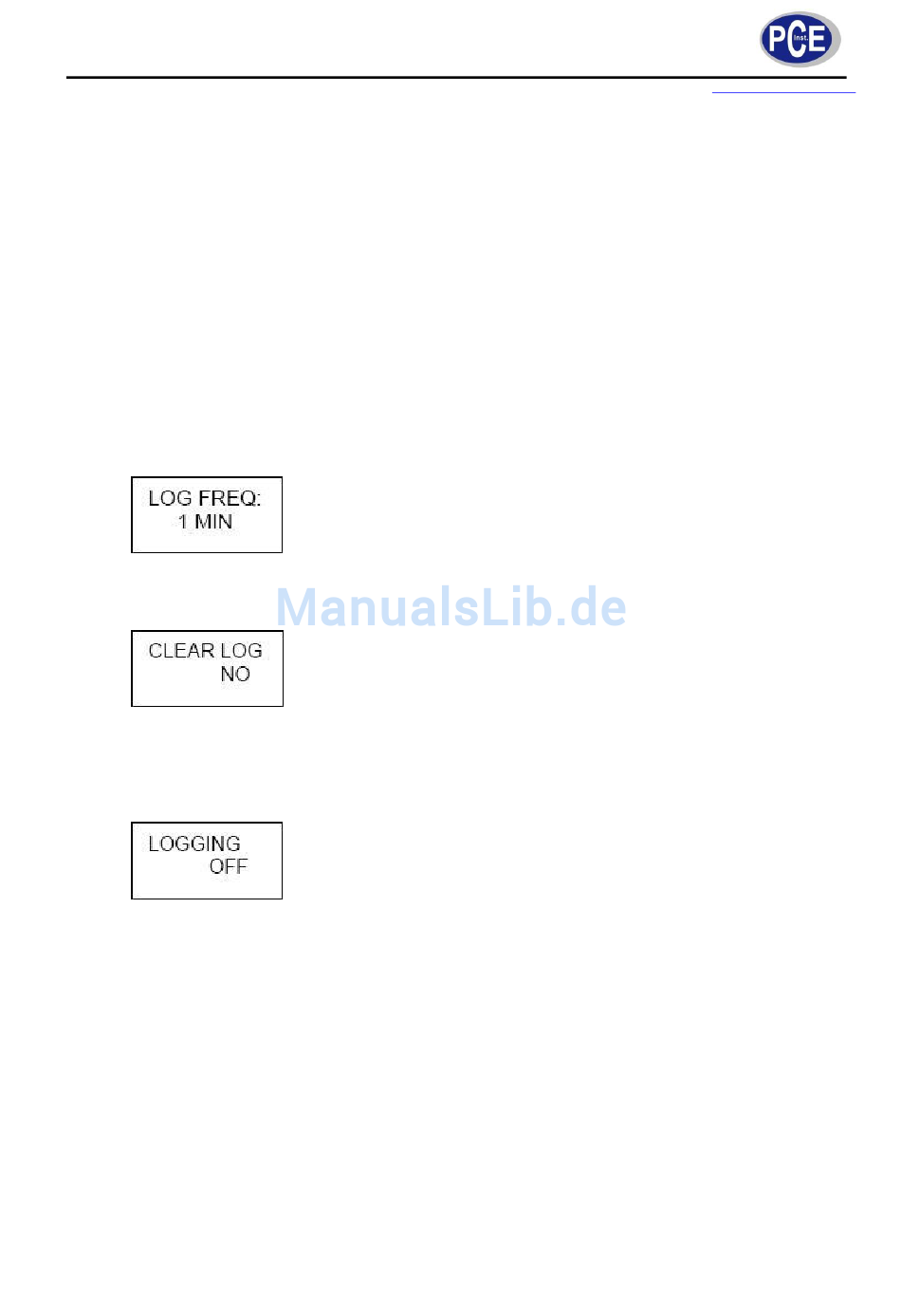

Um in das Logging-Menü zu gelangen, wählen Sie den Menüpunkt „LOGGING SETUP" aus.
-
Im Display erscheint die Anzeige „LOG FREQ".
-
-
Benutzen Sie die Pfeiltasten um den Loggingwert in 1-Minuten-Schritten zu ändern. Bestätigen
Sie die Einstellung mit der Eingabetaste und die folgende Anzeige erscheint:
-
Sie können nun wählen ob Sie die geloggten Daten löschen oder behalten möchten, indem Sie,
mittels der Pfeiltasten, zwischen „YES" und „NO" wählen. Hierbei bedeutet „YES" dass die Daten
gelöscht werden sollen. Bestätigen Sie die Einstellung mit der Eingabetaste und die folgende
Anzeige erscheint:
Benutzen Sie die Pfeiltasten um zwischen „ON" und „OFF" zu wählen. Bestätigen Sie die
-
Einstellung mit der Eingabetaste und das Hauptmenü erscheint.
-
Sobald die Aufnahmefunktion gestartet wurde, erscheint ein Dreieck im Display.
-
Das Dreieck füllt sich langsam auf (10% Schritte), wenn es 100% erreicht hat ist der Speicher voll
und die Daten müssen auf den Computer übertragen werden.
Hinweis: Die Aufnahmefunktion kann direkt vom Startbildschirm aus, ein und ausgeschaltet werden.
Dazu halten Sie bitte die Pfeiltaste (Hoch) für 2 Sekunden gedrückt, bis der akustische Signalgeber
ertönt.
