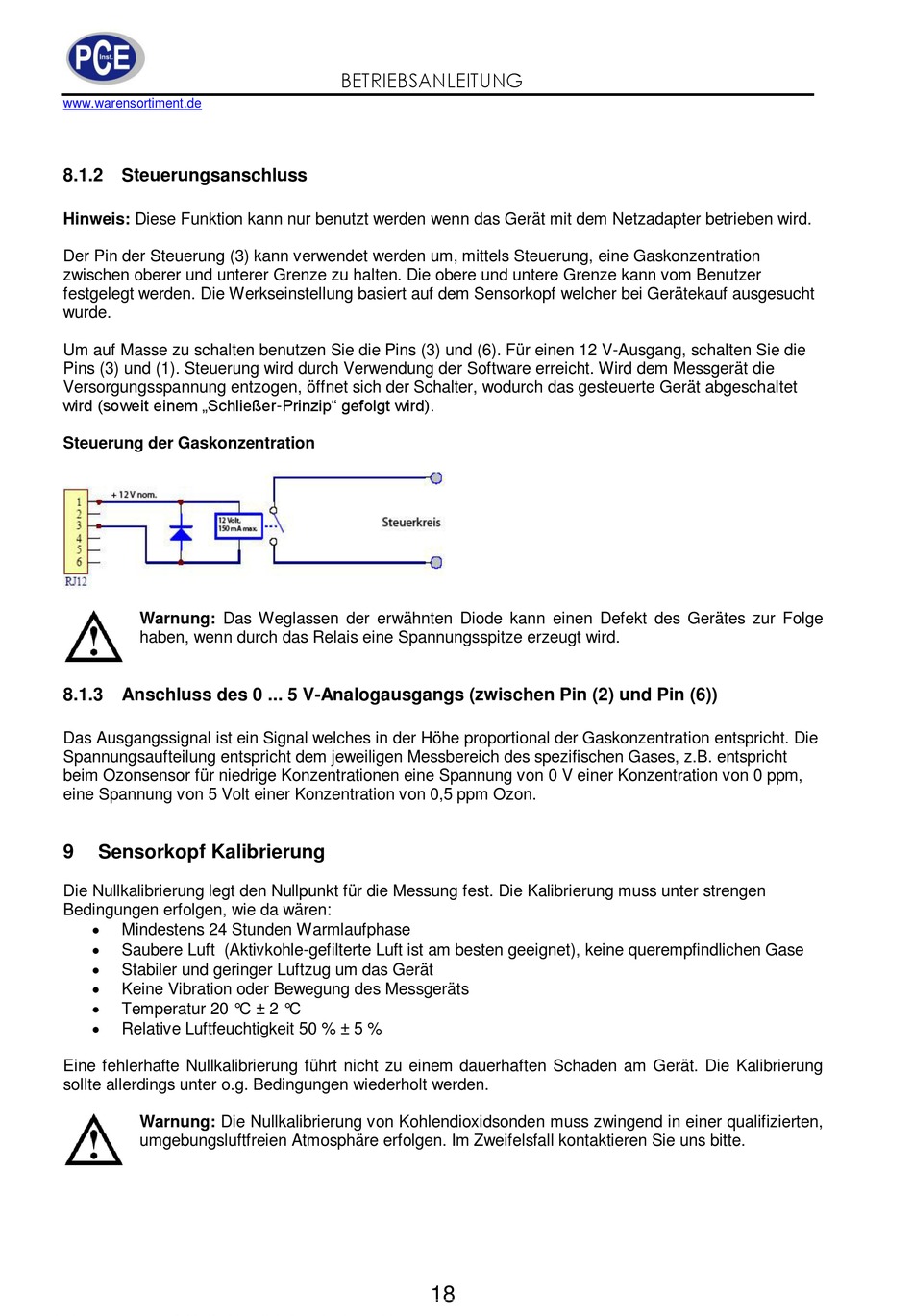

8.1.2 Steuerungsanschluss
Hinweis: Diese Funktion kann nur benutzt werden wenn das Gerät mit dem Netzadapter betrieben wird.
Der Pin der Steuerung (3) kann verwendet werden um, mittels Steuerung, eine Gaskonzentration
zwischen oberer und unterer Grenze zu halten. Die obere und untere Grenze kann vom Benutzer
festgelegt werden. Die Werkseinstellung basiert auf dem Sensorkopf welcher bei Gerätekauf ausgesucht
wurde.
Um auf Masse zu schalten benutzen Sie die Pins (3) und (6). Für einen 12 V-Ausgang, schalten Sie die
Pins (3) und (1). Steuerung wird durch Verwendung der Software erreicht. Wird dem Messgerät die
Versorgungsspannung entzogen, öffnet sich der Schalter, wodurch das gesteuerte Gerät abgeschaltet
wird (soweit einem „Schließer-Prinzip" gefolgt wird).
Steuerung der Gaskonzentration
Warnung: Das Weglassen der erwähnten Diode kann einen Defekt des Gerätes zur Folge
haben, wenn durch das Relais eine Spannungsspitze erzeugt wird.
8.1.3 Anschluss des 0 ... 5 V-Analogausgangs (zwischen Pin (2) und Pin (6))
Das Ausgangssignal ist ein Signal welches in der Höhe proportional der Gaskonzentration entspricht. Die
Spannungsaufteilung entspricht dem jeweiligen Messbereich des spezifischen Gases, z.B. entspricht
beim Ozonsensor für niedrige Konzentrationen eine Spannung von 0 V einer Konzentration von 0 ppm,
eine Spannung von 5 Volt einer Konzentration von 0,5 ppm Ozon.
9
Sensorkopf Kalibrierung
Die Nullkalibrierung legt den Nullpunkt für die Messung fest. Die Kalibrierung muss unter strengen
Bedingungen erfolgen, wie da wären:
Mindestens 24 Stunden Warmlaufphase
Saubere Luft (Aktivkohle-gefilterte Luft ist am besten geeignet), keine querempfindlichen Gase
Stabiler und geringer Luftzug um das Gerät
Keine Vibration oder Bewegung des Messgeräts
Temperatur 20 °C ± 2 °C
Relative Luftfeuchtigkeit 50 % ± 5 %
Eine fehlerhafte Nullkalibrierung führt nicht zu einem dauerhaften Schaden am Gerät. Die Kalibrierung
sollte allerdings unter o.g. Bedingungen wiederholt werden.
Warnung: Die Nullkalibrierung von Kohlendioxidsonden muss zwingend in einer qualifizierten,
umgebungsluftfreien Atmosphäre erfolgen. Im Zweifelsfall kontaktieren Sie uns bitte.
