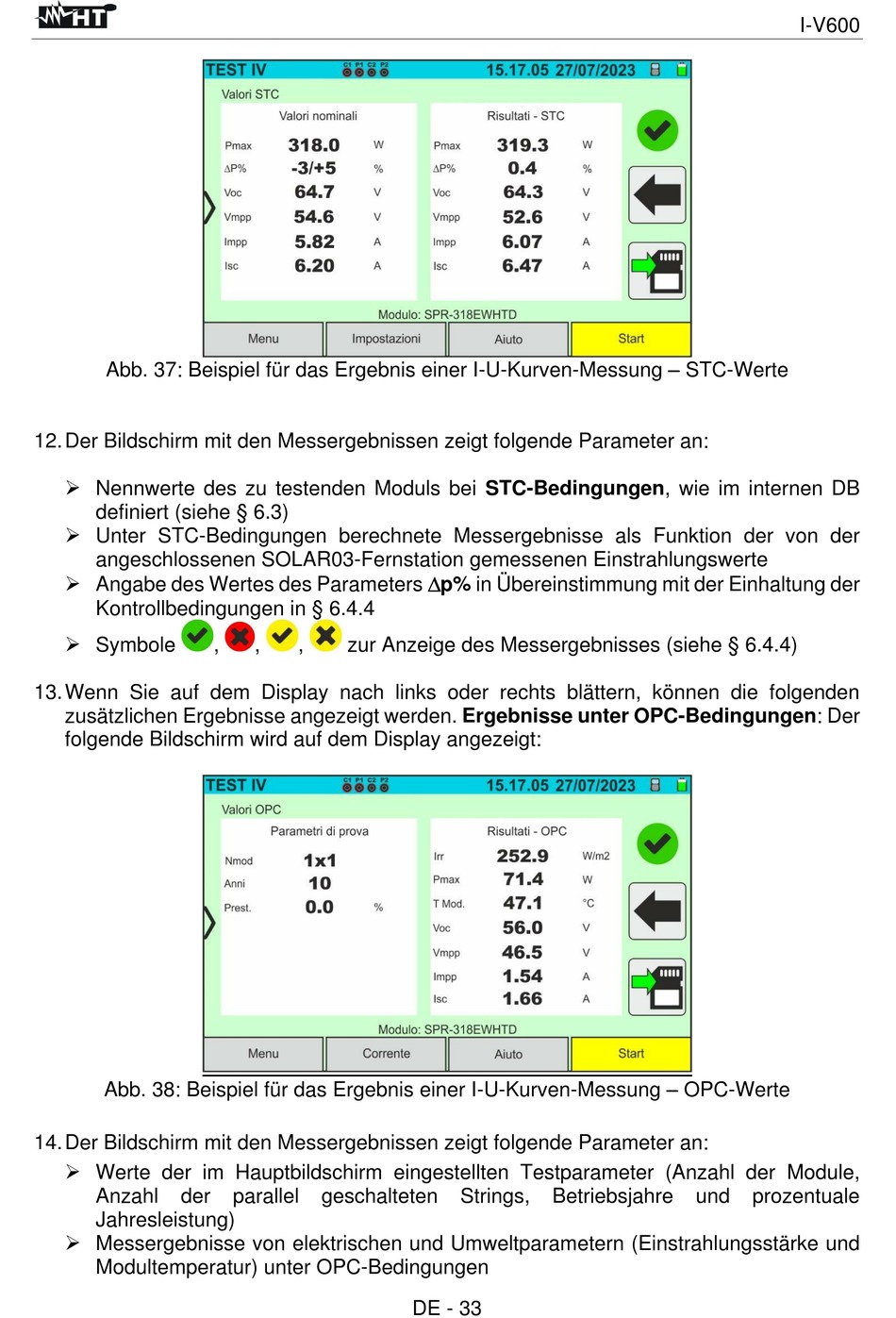

Abb. 37: Beispiel für das Ergebnis einer I-U-Kurven-Messung – STC-Werte
12. Der Bildschirm mit den Messergebnissen zeigt folgende Parameter an:
➢ Nennwerte des zu testenden Moduls bei STC-Bedingungen, wie im internen DB
definiert (siehe § 6.3)
➢ Unter STC-Bedingungen berechnete Messergebnisse als Funktion der von der
angeschlossenen SOLAR03-Fernstation gemessenen Einstrahlungswerte
➢ Angabe des Wertes des Parameters p% in Übereinstimmung mit der Einhaltung der
Kontrollbedingungen in § 6.4.4
➢ Symbole
13. Wenn Sie auf dem Display nach links oder rechts blättern, können die folgenden
zusätzlichen Ergebnisse angezeigt werden. Ergebnisse unter OPC-Bedingungen: Der
folgende Bildschirm wird auf dem Display angezeigt:
Abb. 38: Beispiel für das Ergebnis einer I-U-Kurven-Messung – OPC-Werte
14. Der Bildschirm mit den Messergebnissen zeigt folgende Parameter an:
➢ Werte der im Hauptbildschirm eingestellten Testparameter (Anzahl der Module,
Anzahl
der
Jahresleistung)
➢ Messergebnisse von elektrischen und Umweltparametern (Einstrahlungsstärke und
Modultemperatur) unter OPC-Bedingungen
,
,
,
zur Anzeige des Messergebnisses (siehe § 6.4.4)
parallel
geschalteten
Strings,
Betriebsjahre
DE - 33
I-V600
und
prozentuale
