Leitungsverlegeplan (Muster) - D+H Rdz 4504-M Gebrauchsanleitung

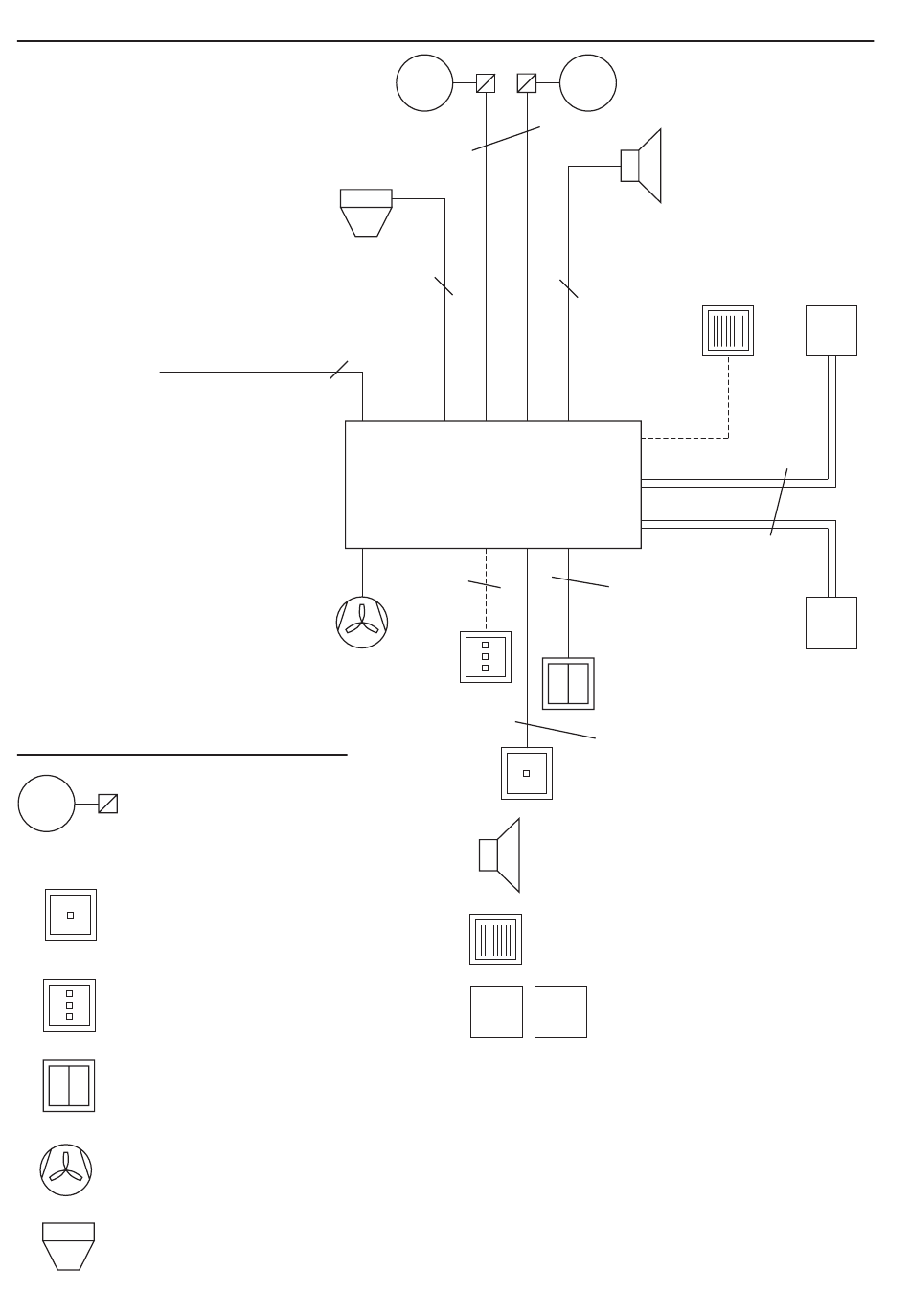

Leitungsverlegeplan (Muster)

Versorgung
Zentrale / Ventilator
400V
Nicht schaltbar!
(Leistungsschalter mit größeren
Schaltleistungen auf Nachfrage)
Legende
Antrieb 24VDC an
M
Rauchabzugsklappe (Leitung
siehe Symbole oben, in einer
UP-Verteilerdose enden lassen).
Rauchabzugstaster
(z.B. RT 45)
AP 24 VDC ca. 1,5m über OKFF
(bauseits 55mm UP-Dose)
Feuerwehrbedienfeld
Lüftungstaster 24 VDC
(z.B. LT43)
ca. 1,2m über OKFF (bei UP
bauseits 5mm UP-Dose)
Ventilator (bauseits zu stellen)
Brandmelder 24 VDC
(z.B. FO 1362 oder FT 1262)
10/24
RDZ 4504-M Rev.:2.9
D+H Antrieb
mit BSY+
Siehe Kabelverlegetabelle
Brand-
melder
J-Y (ST) Y
2x2x0,8
5x2,5mm²
Ventilator
max. 4KW
Feuerwehr-
bedienfeld
(optional)
M
RDZ 4504-M
J-Y (ST) Y
2x2x0,8
Akustischer Signalgeber B/SE 24
Wind-(Regen)-Geber WRG 82
+ -
400V-Versorgung:
Separaten Stromkreis vorsehen. Sicherungen
kennzeichnen. Schutzkappe über Netzklemme
auf Zentralen Grundplatine stecken.
Schwachstromleitungen:
Getrennt von Netzleitungen verlegen und
einführen. Kabel und Klemmdosen rot kenn-
zeichnen.
D+H Antrieb
M
mit BSY+
Akustischer
Melder (optional)
Wind
Regen
Geber
J-Y (ST) Y
2x2x0,8
Cu-Rohr
8x1 bzw.
J-Y (ST) Y
2x2x0,8
Lüftungstaster
J-Y (ST) Y 4x2x0,8
RT-Taster
Außendrucksensor ADS 45
Innendrucksensor IDS 45
Innen-
druck-
sensor
+
6x1
-
Außen-
druck-
sensor
