BTE-116 Tastenexpander
BUS
1
1
2
2

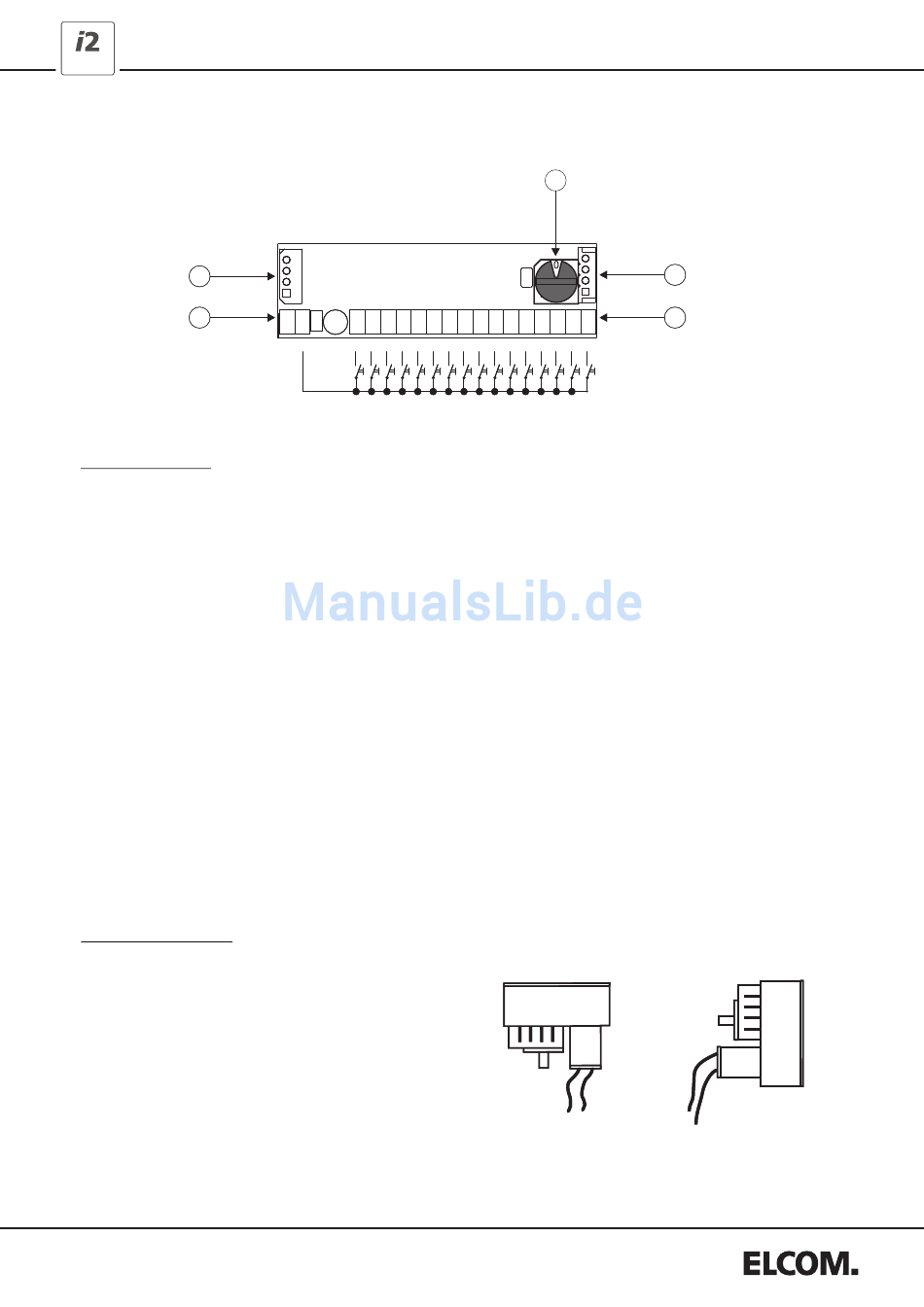

Beschreibung:
1.
Steckverbinder Ausgang
Der Datenausgang des BTE wird mit dem Anschluss am Türlautsprecher oder mit dem Dateneingang
des vorigen BTE verbunden (Kaskadierung).
2.
Anschlussklemmen
Klemme G/G sind intern miteinander verbunden und dienen dem Anschluss der gemeinsamen Leitung
der Ruftaster.
3.
Anschlussklemmen
An die Klemmen 0-F werden die Ruftaster angeschlossen. Die Klemmenbezeichnung entspricht der
Teilnehmeradresse im Telefon (blauer Drehcodierschalter).
4.
Steckverbinder Eingang
Der Dateneingang dient zur Aufnahme eines weiteren BTE-116 (Kaskadierung).
5.
Drehcodierschalter
Gruppenadresse 0-F (Bei mehreren kaskadierten BTE-116 muß jedem BTE eine andere Adresse
zugewiesen werden). Diese Einstellung korrespondiert mit der Einstellung im Telefon.
Montagehinweis:
Das BTE-116 muss über Kopf oder
hochkant im Unterputzkasten bzw.
an der Klingelplatte montiert werden.
Die Kabelzugänge müssen vom BTE
nach unten weglaufen; somit vermeiden
Sie eventuelle Feuchtigkeitsschäden
durch kondensierende Feuchtigkeit
an den Kabeln.
Siehe nebenstehende Zeichnung.
Grösse des BTE-116: 76 x 24,5 x 20mm
Technische Änderungen, Irrtümer und Druckfehler vorbehalten.
Art.Nr.: 0221104
