Montage
3. Befestigungsschrauben anziehen.

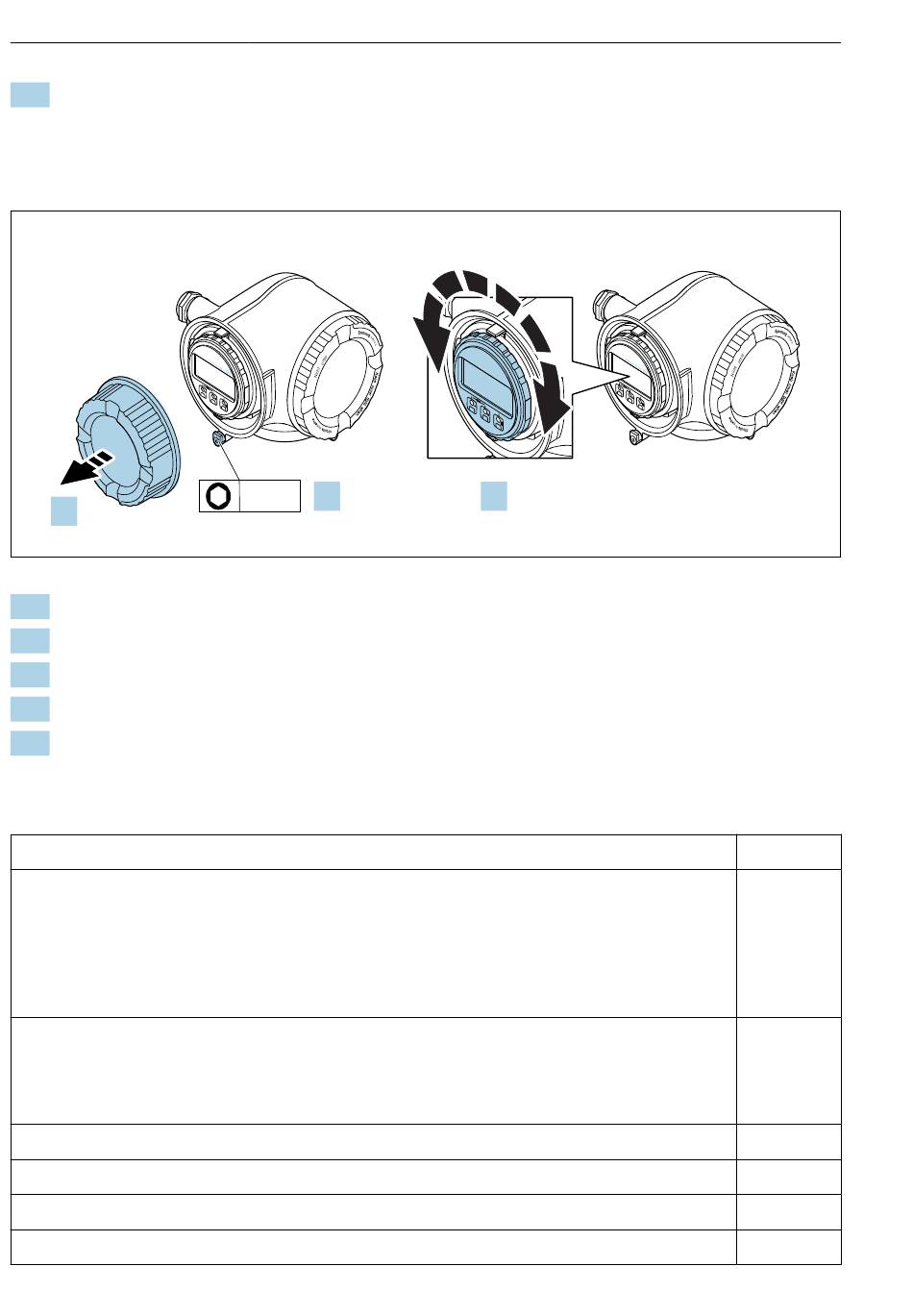

5.2.7 Anzeigemodul drehen
Um die Ables- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht werden.
2.
1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Anzeigemodul in die gewünschte Position drehen: Max. 8 × 45° in jede Richtung.
4. Anschlussraumdeckel anschrauben.
5. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels anbringen.
5.3 Montagekontrolle
Ist das Messgerät unbeschädigt (Sichtprüfung)?
Entspricht das Messgerät den Messstellenspezifikationen?
Zum Beispiel:
• Prozesstemperatur
• Einlaufbedingungen
• Umgebungstemperatur
• Messbereich
Wurde die richtige Einbaulage für den Messaufnehmer gewählt →  11?
• Gemäß Messaufnehmertyp
• Gemäß Messstofftemperatur
• Gemäß Messstoffeigenschaften (ausgasend, feststoffbeladen)
Sind die Sensoren korrekt mit dem Messumformer verbunden (stromaufwärts/stromabwärts) ?
Sind die Sensoren korrekt montiert (Abstand, 1 Traverse, 2 Traversen) ?
Ist die Messstellenbezeichnung und -beschriftung korrekt (Sichtprüfung)?
Ist das Gerät ausreichend vor Niederschlag und direkter Sonneneinstrahlung geschützt?
