Durchflussmessgerät Proline Prosonic Flow P
5. Sensorkabel bis zum Anschlag in den jeweiligen Messaufnehmer stecken.


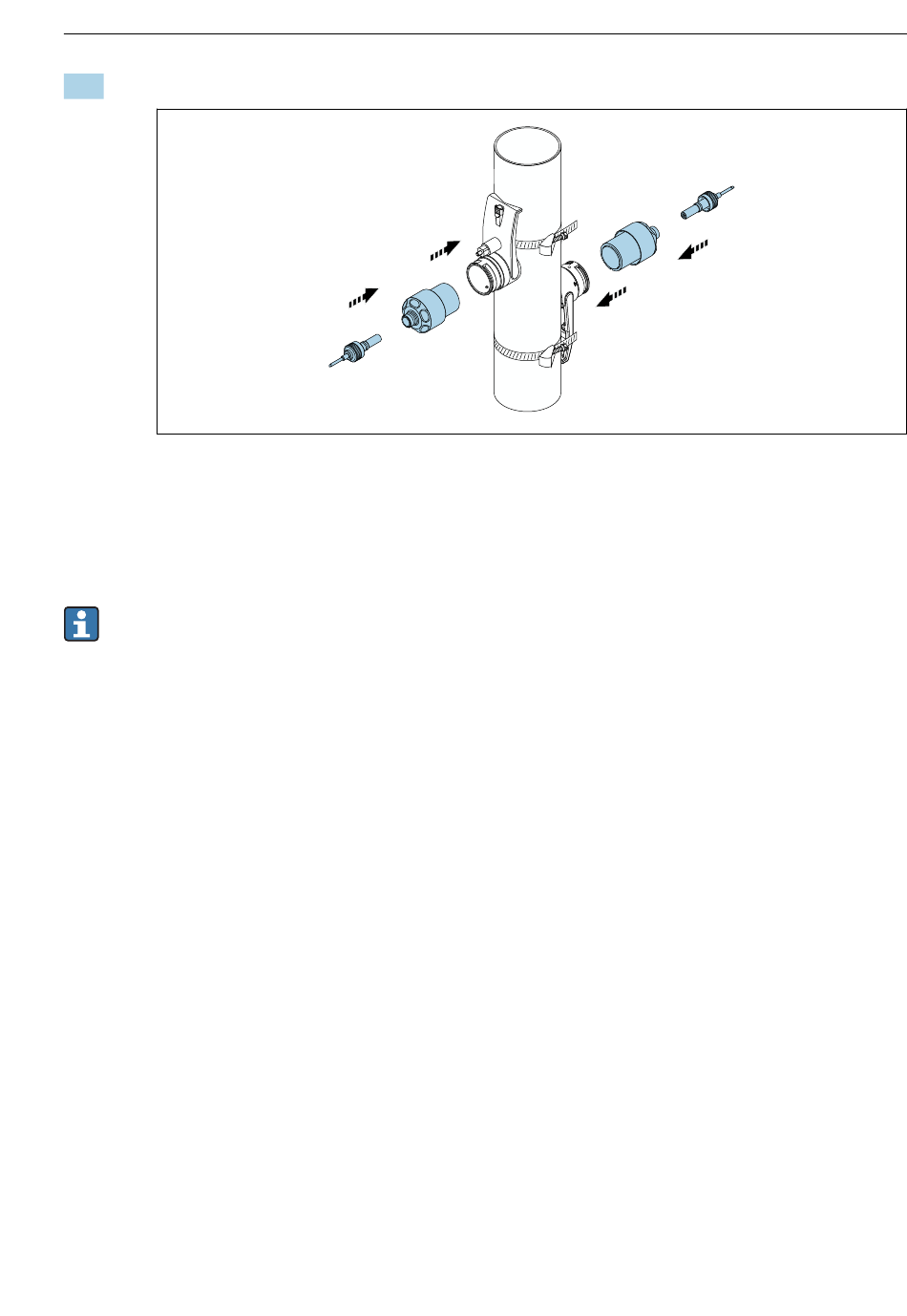

 21 Messaufnehmer montieren und Sensorkabel anschließen.
Die Montage ist damit abgeschlossen. Die Messaufnehmer können über die Sensor-
kabel mit dem Messumformer verbunden und die Fehlermeldung im Sensorcheck
geprüft werden.
• Um einen guten akustischen Kontakt zu gewährleisten, muss die sichtbare Messrohr-
oberfläche sauber und frei von losem Lack und Rost sein.
• Wenn der Sensor aus dem Messrohr entfernt wird, muss er gereinigt und neues Kop-
pelgel aufgetragen werden (wenn kein Koppelpad).
• Bei rauen Messrohroberflächen müssen die Zwischenräume innerhalb der rauen Ober-
fläche mit ausreichend Koppelgel gefüllt werden, wenn die Verwendung des Koppel-
pads nicht ausreicht (Prüfung der Einbauqualität).
Einbau für eine Messung über 2 Traversen
Voraussetzungen
• Einbauabstand ist bekannt →  16
• Spannbänder sind vormontiert
Material
Für den Einbau wird folgendes Material benötigt:
• Zwei Spannbänder inkl. Gewindebolzen und gegebenenfalls Zentrierplatten (bereits vor-
montiert →  20, →  22)
• Eine Montageschiene zur Positionierung der Spannbänder:
• Kurze Schiene bis DN 200 (8")
• Lange Schiene bis DN 600 (24")
• Keine Schiene > DN 600 (24"), da Abstandsmessung durch Sensorabstand zwischen den
Gewindebolzen
• Zwei Halterungen der Montageschiene
• Zwei Sensorhalterungen
• Koppelmedium (Koppelpad oder Koppelgel) für eine akustische Verbindung zwischen Mess-
aufnehmer und Messrohr
Endress+Hauser
Montage
A0043383
