Durchflussmessgerät Proline Prosonic Flow P
5. Sensorkabel mit Adapterkabel verbinden.
 Die Montage ist damit abgeschlossen. Die Messaufnehmer können über die Verbin-
dungskabel mit dem Messumformer verbunden werden.
• Um einen guten akustischen Kontakt zu gewährleisten, muss die sichtbare Messrohr-
oberfläche sauber und frei von losem Lack und Rost sein.
• Halterung und Messaufnehmergehäuse können bei Bedarf mit einer Schraube/Mutter
oder einer Plombe (nicht im Lieferumfang enthalten) gesichert werden.
• Der Bügel kann nur durch mit einem Hilfswerkzeug (z. B. Schraubendreher) gelöst
werden.
Einbau Messaufnehmer – mittlere/große Nennweiten DN 50...4000 (2...160")
Einbau für eine Messung über 1 Traverse
Voraussetzungen
• Einbauabstand und Schnurlänge sind bekannt →  16
• Spannbänder sind vormontiert
Material
Für den Einbau wird folgendes Material benötigt:
• Zwei Spannbänder inkl. Gewindebolzen und gegebenenfalls Zentrierplatten (bereits vor-
montiert →  20, →  22)
• Zwei Messschnüre mit je einem Kabelschuh und Fixierteil zur Positionierung der Spannbän-
der
• Zwei Sensorhalterungen
• Koppelmedium (Koppelpad oder Koppelgel) für die akustische Verbindung zwischen Mess-
aufnehmer und Messrohr
• Zwei Messaufnehmer inkl. Sensorkabel
Einbau bis DN 400 (16") problemlos, ab DN 400 (16") den Abstand und den Winkel
(180°, ±5°) diagonal mit Schnurlänge prüfen.
Vorgehensweise bei Verwendung von Messschnüren:
1. Beide Messschnüre vorbereiten: Kabelschuhe und Fixierteil auf den Abstand der
Schnurlänge (SL) ausrichten. Fixierteil auf die Messschnur schrauben.


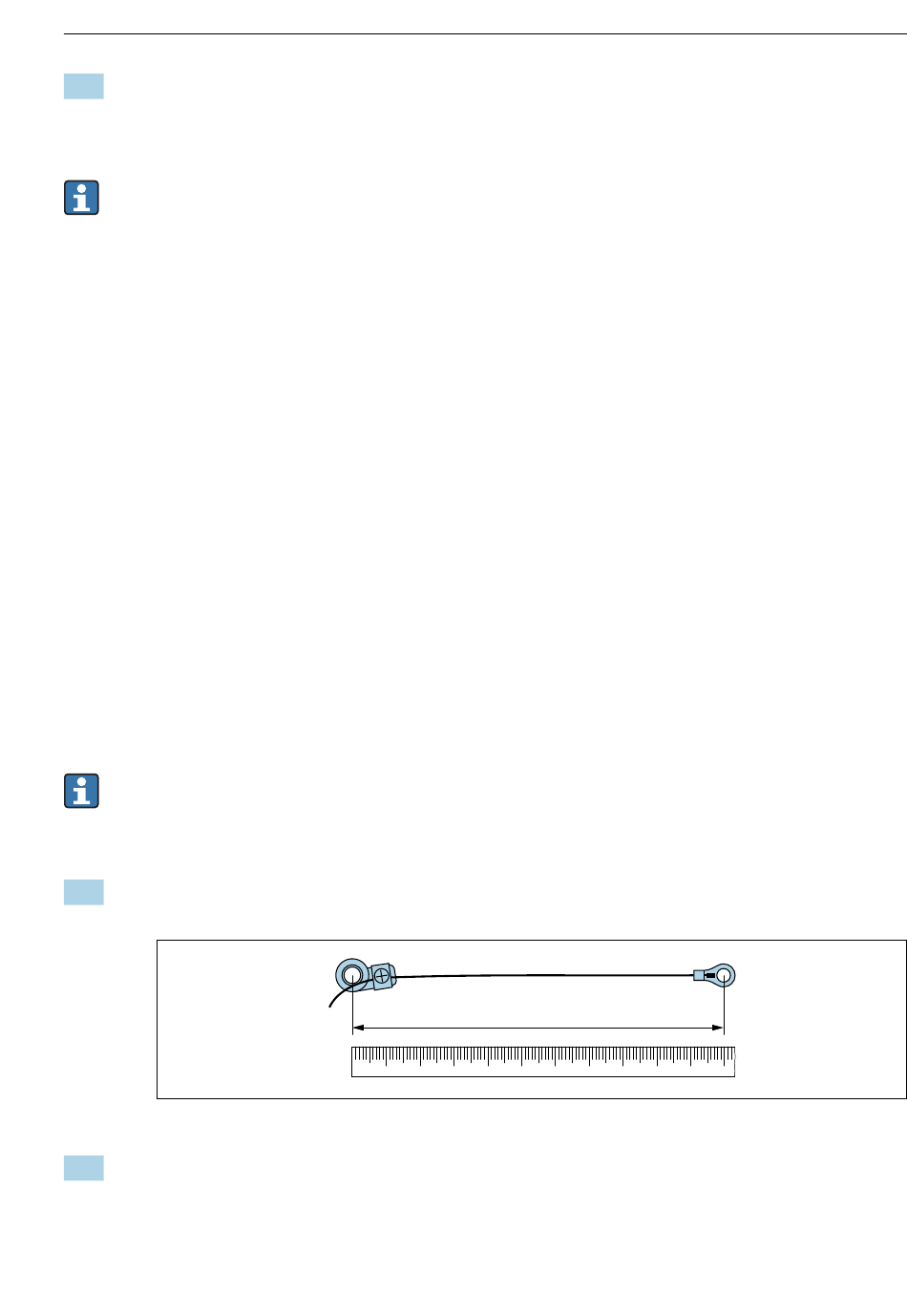

 16 Fixierteil und Kabelschuhe mit einem Abstand entsprechend der Schnurlänge (SL)
2. Mit Messschnur 1: Fixierteil über den Gewindebolzen des bereits fest montierten
Spannbands 1 schieben. Messschnur 1 rechts um das Messrohr führen. Kabelschuh über
den Gewindebolzen des noch verschiebbaren Spannbands 2 schieben.
Endress+Hauser
SL
1 2 3 4 5 6 7 8 9 10 11
Montage
A0043379
27
