Montage
Weitere Informationen zu FlowDC: Sonderdokumentation zum Gerät
2 × DN
A
B
C
1
2
0...15 × DN
3
0...15 × DN
 3

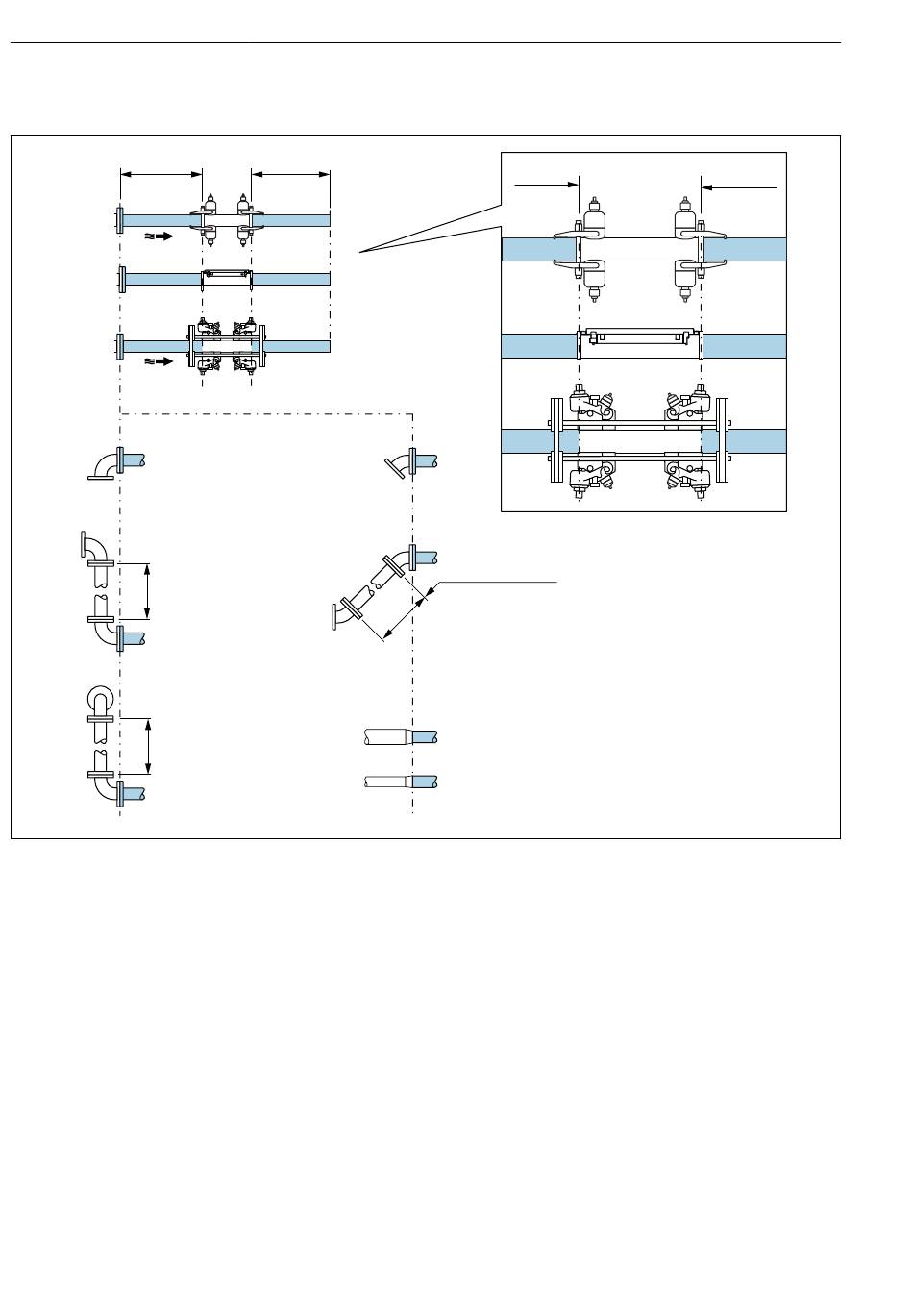

A Ein- und Auslaufstrecken DN 50...4000 (2...160")
B Ein- und Auslaufstrecken DN 15...65 (½...2½")
C Ein- und Auslaufstrecken Hochtemperatursensoren
D Lage der Ein- und Auslaufstrecken am Sensor
1 Einfachkrümmer
2 Doppelkrümmer (2× 90° in gleicher Ebene, mit 0...15 x DN zwischen den Bögen)
3 Doppelkrümmer 3D (2× 90° in unterschiedlicher Ebene, mit 0...15 x DN zwischen den Bögen)
4 45°-Krümmer
5 Option "2 x 45°-Krümmer" (2× 45° in gleicher Ebene, mit 0...15 x DN zwischen den Bögen)
6a Konzentrische Durchmesseränderung (Kontraktion)
6b Konzentrische Durchmesseränderung (Expansion)
Ein- und Auslaufstrecken ohne FlowDC
Minimale Ein- und Auslaufstrecken ohne FlowDC mit 1 oder 2 Sensorsets bei verschiedenen
Strömungshindernissen
12
2 × DN
4
5
6
a
b
Durchflussmessgerät Proline Prosonic Flow P
D
2 × DN
0...15 × DN
2 × DN
A0053229
