Durchflussmessgerät Proline Prosonic Flow P
Einbaulage
A

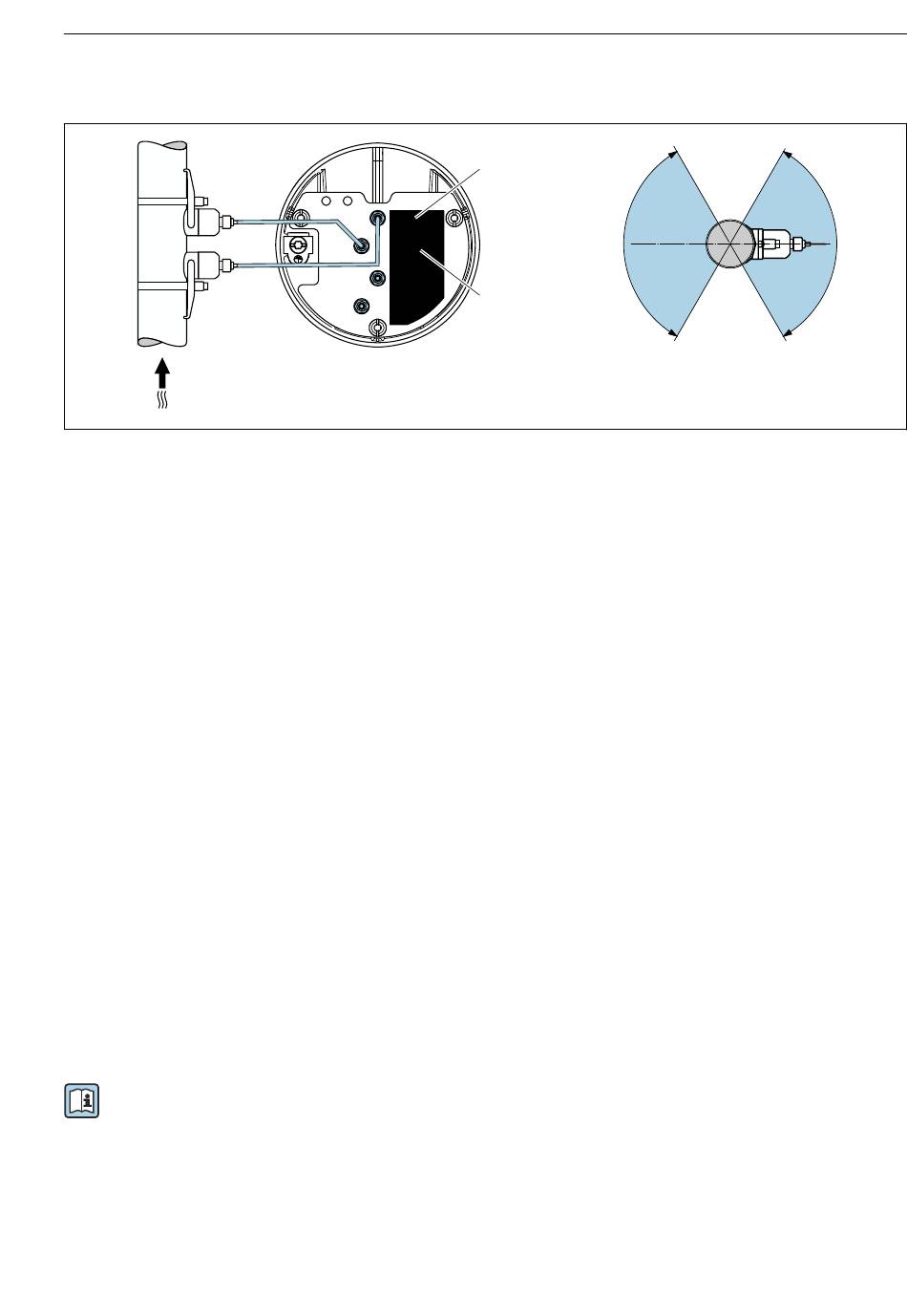

 2 Ansichten Einbaulage
1 Kanal 1 stromaufwärts (upstream)
2 Kanal 1 stromabwärts (downstream)
A Empfohlene Einbaulage mit Fließrichtung nach oben
B Nicht empfohlener Einbaubereich bei horizontaler Einbaulage (60°)
C Empfohlener Einbaubereich max. 120°
Vertikal
Empfohlene Einbaulage mit Fließrichtung nach oben (Ansicht A). Bei dieser Einbaulage sin-
ken mitgerissene Feststoffe nach unten und Gase steigen bei stehendem Messstoff aus dem
Messaufnehmerbereich nach oben. Außerdem kann die Rohrleitung vollständig entleert und
vor Ablagerungen geschützt werden.
Horizontal
Im empfohlenen Einbaubereich bei horizontaler Einbaulage (Ansicht B) können Gas- und
Luftansammlungen an der Rohrdecke sowie störende Ablagerungen am Rohrboden die Mes-
sung weniger beeinflussen.
Ein- und Auslaufstrecken
Die Messaufnehmer sind nach Möglichkeit vor Armaturen wie z. B. Ventilen, T-Stücken,
Bögen, Pumpen zu montieren. Besteht diese Möglichkeit nicht, wird unter Beachtung der auf-
geführten minimalen Ein- und Auslaufstrecken bei optimaler Sensorkonfiguration die spezifi-
zierte Messgenauigkeit des Messgeräts erreicht. Bei mehreren Strömungshindernissen ist die
längste angegebene Einlaufstrecke einzuhalten.
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"
Ein- und Auslaufstrecken mit FlowDC
Bei folgenden Geräteausführungen sind kürzere Ein- und Auslaufstrecken möglich:
Zweipfad-Messung mit 2 Sensorsets (Bestellmerkmal "Befestigungsart", Option A2 "Clamp-on,
2-Kanal, 2-Sensorsets") und FlowDC
Endress+Hauser
1
UP
CH1
Down
UP
CH2
2
Down
B
C
B
Montage
C
A0041970
