Durchflussmessgerät Proline Prosonic Flow P

Einbau Messaufnehmer – kleine Nennweiten DN 15...65 (½...2½")

Voraussetzungen

• Einbauabstand ist bekannt →  16

• Sensorhalterung ist vormontiert

Material

Für den Einbau wird folgendes Material benötigt:

• Messaufnehmer inkl. Adapterkabel

• Sensorkabel zur Verbindung mit dem Messumformer

• Koppelmedium (Koppelpad oder Koppelgel) für eine akustische Verbindung zwischen Mess-

aufnehmer und Messrohr

Vorgehensweise:

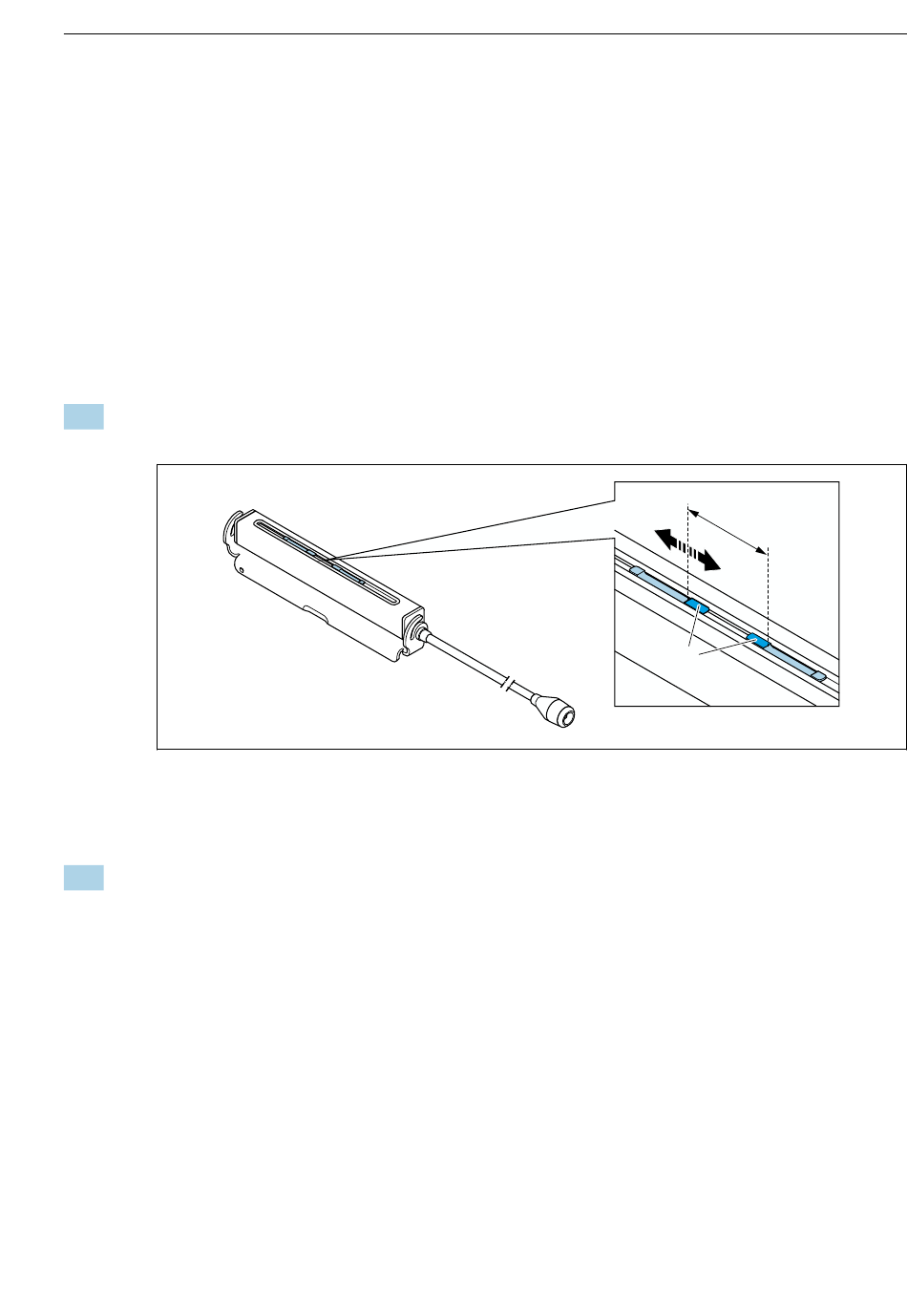

Abstand der Messaufnehmer gemäß dem ermittelten Wert für den Sensorabstand ein-

stellen. Zum Verschieben den beweglichen Messaufnehmer leicht nach unten drücken.



 13

Abstand der Messaufnehmer gemäß Einbauabstand →  16

Sensorabstand (Rückseite des Sensors muss die Oberfläche berühren)

Kontaktflächen des Messaufnehmers

Koppelpad unter dem Messaufnehmer auf das Messrohr kleben. Alternativ die Kontakt-

flächen des Messaufnehmers (b) gleichmäßig mit Koppelgel (ca.

0,5 ... 1 mm (0,02 ... 0,04 in)) bestreichen.

Endress+Hauser

Montage

A0043376
