Montage
• Zwei Messaufnehmer inkl. Sensorkabel
• Gabelschlüssel (13 mm)
• Schraubendreher
Vorgehensweise:
1. Spannbänder mit Hilfe der Montageschiene positionieren [Nur DN50...600 (2...24"), bei
größeren Nennweiten den Abstand der Mitte der Bandbolzen direkt messen]: Montage-
schiene mit der Bohrung des Buchstabens (aus Parameter Ergebnis Sensorabstand /
Messhilfe) über den Gewindebolzen des festmontierten Spannbands 1 schieben. Ver-
schiebbares Spannband 2 positionieren und Montageschiene mit der Bohrung des Zah-
lenwerts über den Gewindebolzen schieben.


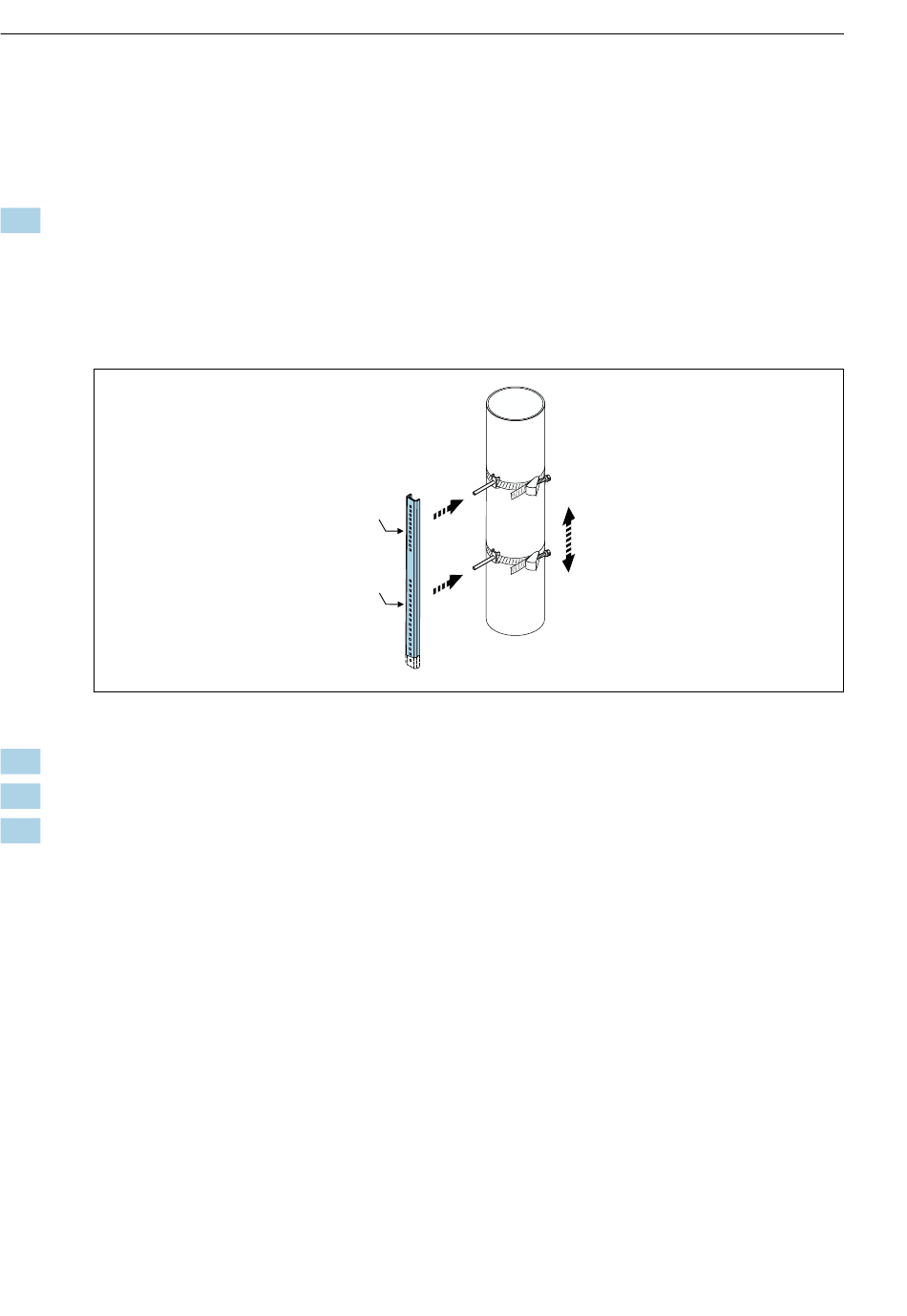

 22 Abstand entsprechend der Montageschiene bestimmen (z. B. G22).
2. Spannband 2 unverrückbar festziehen.
3. Montageschiene wieder von den Gewindebolzen entfernen.
4. Sensorhalterungen über den jeweiligen Gewindebolzen schieben und mit der Haltemut-
ter festschrauben.
32
Durchflussmessgerät Proline Prosonic Flow P
G
22
