Montage
8. Sensorkabel bis zum Anschlag in den jeweiligen Messaufnehmer stecken und Haltemut-
ter festschrauben.


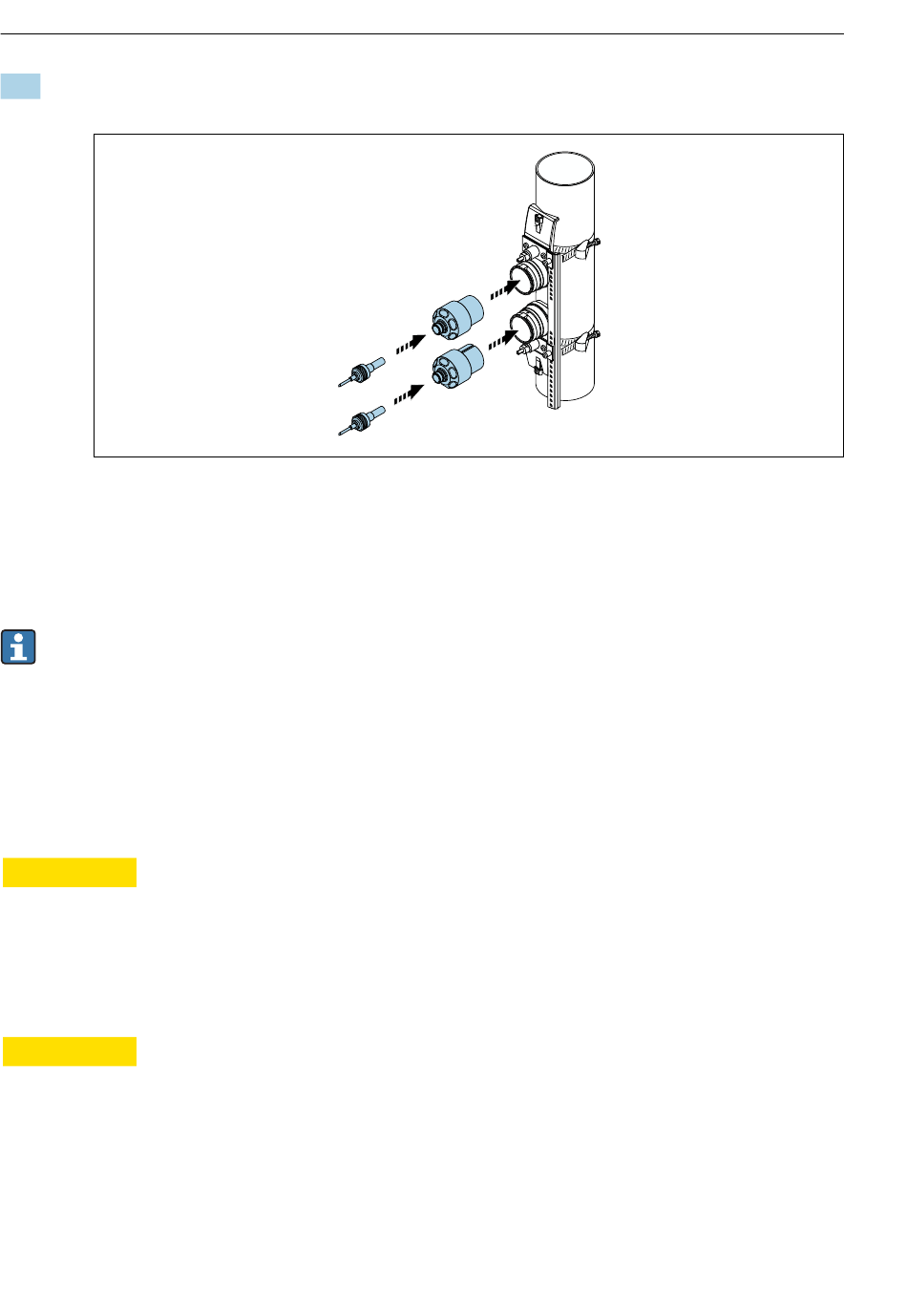

 24 Messaufnehmer montieren und Sensorkabel anschließen.
Die Montage ist damit abgeschlossen. Die Messaufnehmer können über die Sensor-
kabel mit dem Messumformer verbunden und die Fehlermeldung im Sensorcheck
geprüft werden.
• Um einen guten akustischen Kontakt zu gewährleisten, muss die sichtbare Messrohr-
oberfläche sauber und frei von losem Lack und Rost sein.
• Wenn der Sensor aus dem Messrohr entfernt wird, muss er gereinigt und neues Kop-
pelgel aufgetragen werden (wenn kein Koppelpad).
• Bei rauen Messrohroberflächen müssen die Zwischenräume innerhalb der rauen Ober-
fläche mit ausreichend Koppelgel gefüllt werden, wenn die Verwendung des Koppel-
pads nicht ausreicht (Prüfung der Einbauqualität).
5.2.5 Messumformergehäuse montieren
VORSICHT
L
Zu hohe Umgebungstemperatur!
Überhitzungsgefahr der Elektronik und Deformation des Gehäuses möglich.
‣
Zulässige maximale Umgebungstemperatur nicht überschreiten .
‣
Bei Betrieb im Freien: Direkte Sonneneinstrahlung und starke Bewitterung vermeiden,
besonders in wärmeren Klimaregionen.
VORSICHT
L
Übermäßige Belastung kann zur Beschädigung des Gehäuses führen!
‣
Übermäßige mechanische Beanspruchungen vermeiden.
Der Messumformer kann auf folgende Arten montiert werden:
• Pfostenmontage
• Wandmontage
34
Durchflussmessgerät Proline Prosonic Flow P
A0043386
