10. Spannband 1 unverrückbar festziehen.
11. Spannband 2: Vorgehen wie bei Spannband 1 (Schritte 4...8).
12. Spannband 2 für die Endmontage leicht festziehen. Spannband 2 muss für die endgül-
tige Ausrichtung verschiebbar sein. Der Abstand/Versatz von Mitte Spannband 2 zur
Mitte Spannband 1 wird durch den Sensorabstand des Geräts angegeben.
13. Spannband 2 senkrecht zur Messrohrachse und parallel zu Spannband 1 ausrichten.
14. Beide Bandbolzen auf Spannband 2 parallel auf gleicher Höhe/Uhrzeigerposition (z. B.
10 und 4 Uhr) auf dem Messrohr versetzt zu den beiden Bandbolzen auf Spannband 1
positionieren. Dabei kann eine parallel zur Messrohrachse gezeichnete Linie auf der
Messrohrwand hilfreich sein. Abstand der Mitte der Bandbolzen auf gleicher Höhe nun
genau auf den Sensorabstand ausrichten. Alternativ kann auch die Schnurlänge verwen-
det werden →  28.
15. Spannband 2 unverrückbar festziehen.
WARNUNG
L
Verletzung durch scharfe Kanten!
‣
Schnittstellen nach dem Kürzen der Spannbänder entgraten.
‣
Geeignete Schutzhandschuhe und Schutzbrille tragen.

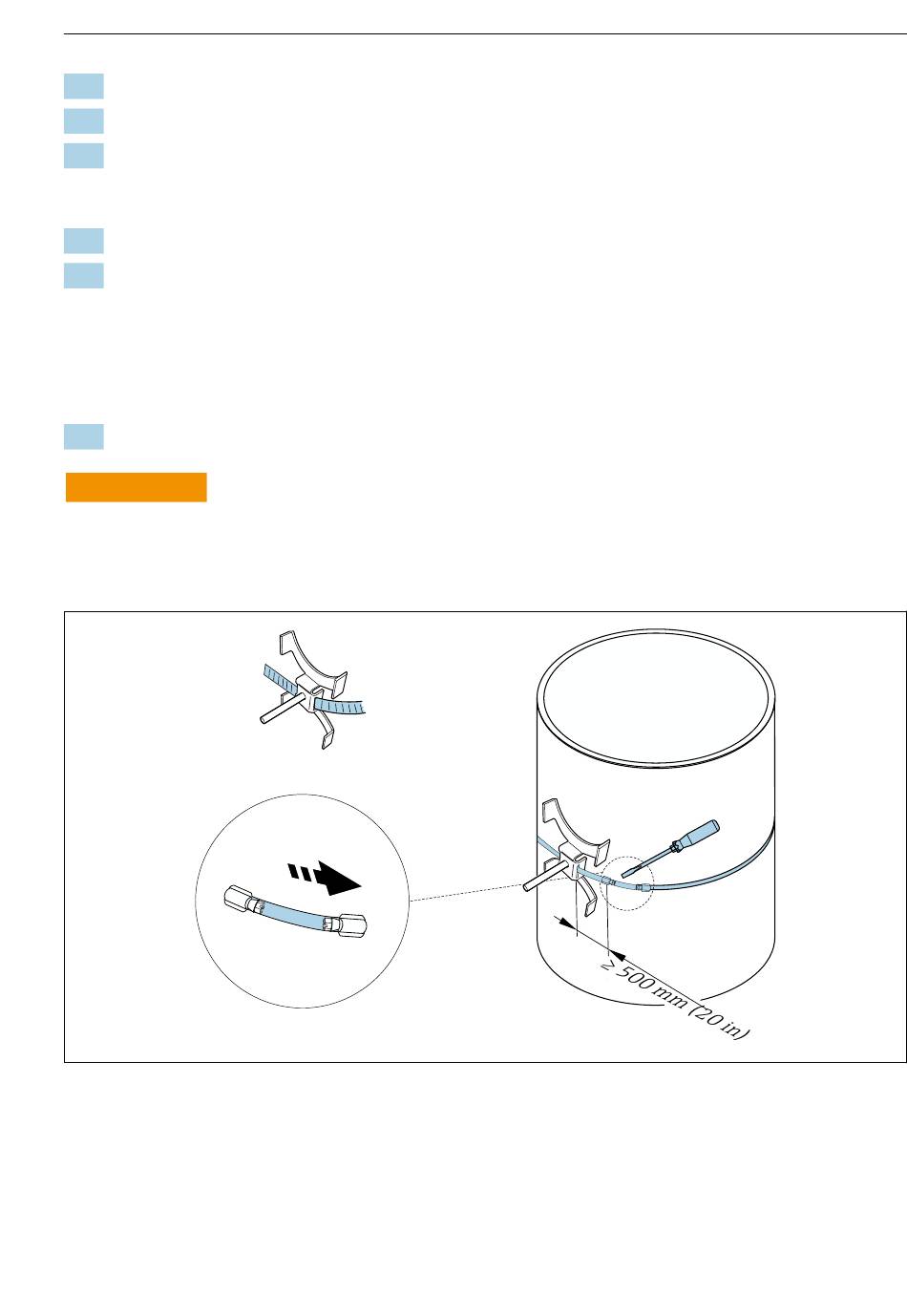

 11 Halterung mit Spannbändern (große Nennweiten)
1 Bandbolzen mit Führung*
2 Spannband*
3 Zugschraube
