HOMCOM A90-258 Bedienungsanleitung Seite 20

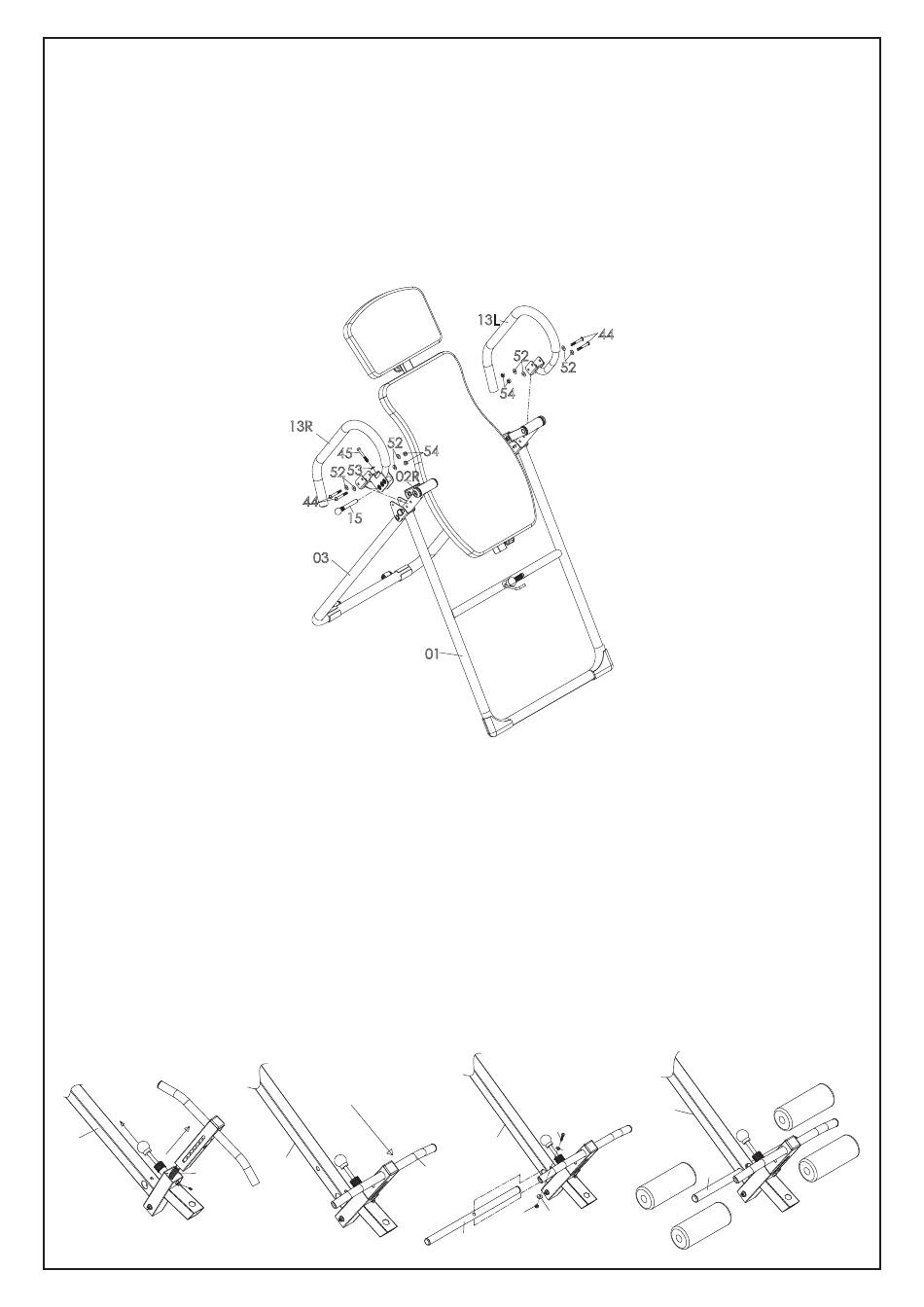

Schritt 5
Montieren Sie den linken Lenker (13L) an der linken Seite des Hauptrahmens und befestigen
Sie ihn dann mit 2 M8 x 55 mm Inbusschrauben (44), 4 M8-Unterlegscheiben (52) und 2
M8-Nylonmuttern (54).
Montieren Sie den rechten Lenker (13R) an der rechten Seite des Hauptrahmens und befesti-
gen Sie ihn mit 2 M8 x 55 mm Inbusschrauben (44), 4 M8-Unterlegscheiben (52) und 2 M8-Ny-
lonmuttern (54). Sichern Sie ihn außerdem mit 1 M8 x 50 mm Inbusschraube (45) und 1
M8-gebogene Unterlegscheibe (53). Schrauben Sie dann den Knopfstift (15) ein.
Schritt 6
Nehmen Sie das vormontierte höhenverstellbare Rohr (05), ziehen Sie den Sicherungsstift (20)
der Knöchelstütze nach oben und ziehen Sie gleichzeitig die verstellbare Knöchelstütze (04)
LANGSAM aus dem höhenverstellbaren Rohr (05). Drehen Sie sie um 90 Grad gegen den
Uhrzeigersinn, so dass die Löcher in Richtung des Sicherungsstifts (20) der Knöchelstütze
zeigen. Setzen Sie die verstellbare Knöchelstütze (04) wieder in das höhenverstellbare Rohr
(05) ein, lösen Sie dann den Sicherungsstift (20) der Knöchelstütze und schrauben Sie 1
Sechskantschraube M6 x 15 (40) ein.
Schieben Sie das Schaumstoffrohr (12) auf das höhenverstellbare Rohr (05). Sichern Sie es
dann mit 1 M6 x 45 mm Inbusschraube (39), 2 M6 Unterlegscheiben (50) und 1 M6 Nylonmutter
(51). Schieben Sie die beiden Schaumstoffrollen (25) auf die verstellbare Knöchelstütze (04)
und zwei weitere Schaumstoffrollen (25) auf das Schaumstoffrohr (12).
