Fronius OPT/i Ethernet iWave190i Installationsanleitung Seite 4

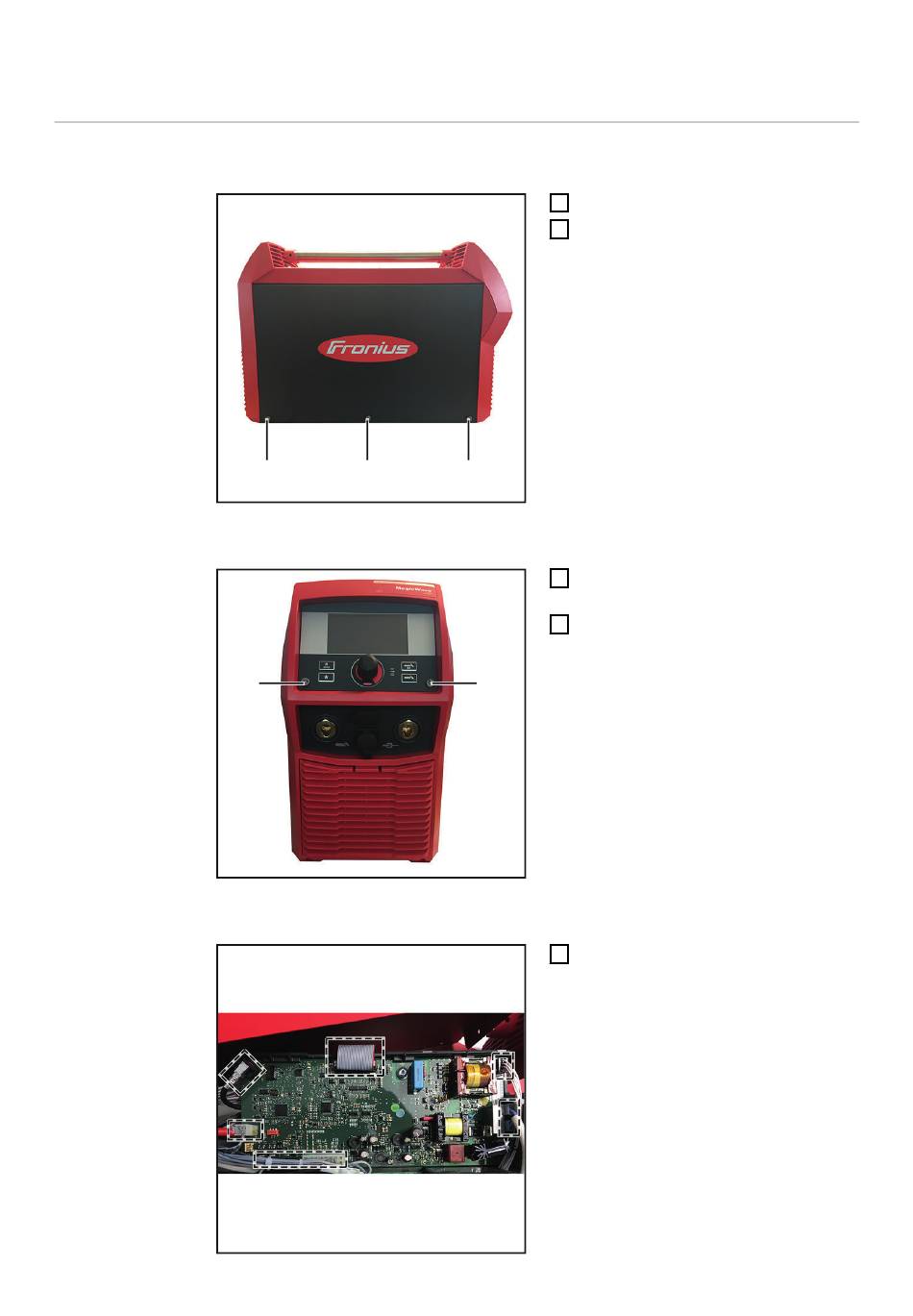

OPT/i Ethernet iWave190i/230i einbauen
Vorbereitung Linken Seitenteil entfernen
Bedienpanel demontieren
Print TPC220 ausbauen
4
(1) (1)
(1)
3 Schrauben TX25 (1) entfernen
1
Linken Seitenteil entfernen
2
(1)
2 Schrauben TX25 5x14 mm (1) ent-
1
fernen
Bedienpanel herausklappen
2
(1)
Alle Leitungen gemäß Abbildung ab-
1
stecken
