Das InfoWIN Touch bzw. Masterbedienung Touch Display ist ein zentrales Anzeige- und Bediengerät mit Touch Bedienung
für den Heizkessel, Pufferspeicher, Heizkreise usw.
Hinweis!
Mit dem InfoWIN Touch bzw. Masterbedienung Touch Display können die MES INFINITY Funktionsmodule
oder auch die MES
daher auch die Montage ist anders. In dieser Anleitung wird nur auf das MES INFINITY Funktionsmodul
Heizkreis näher eingegangen.
Die Grundfunktionen des InfoWIN Touch bzw. Masterbedienung Touch werden in einer eigenen Anleitung ausführlich be-
schrieben. Diese Anleitung beschreibt nur die Funktionen und Bedienung für das Funktionsmodul Heizkreis.
2.1
Homescreen (Titelbild)
Jeder Heizkessel und jedes Funktionsmodul bzw. jeder Heizkreis hat einen eigenen Homescreen (Titelbild). Beim
Einschalten wird immer der Homescreen des Heizkessel angezeigt. Dieser kann als als Fullscreen oder Splitscreen
dargestellt werden. Beim Splitscreen wird, wenn vorhanden, zusätzlich auch der Homescreen des Funktionsmodul
Pufferladung angezeigt. Ein Splitscreen mit anderen Funktionsmodulen bzw. Heizkreisen ist nicht möglich.
Einstellung Fullscreen oder Splitscreen siehe eigene Anleitung InfoWIN Touch bzw. Masterbedienung Touch in
Grundeinstellungen
→ „Homescreen".
Der Wechsel auf einen anderen Homescreen (Fig. 3) erfolgt durch Drücken auf die Tasten
1
11
10
1 ........... Temperaturenanzeige, die Zentrale Anzeige der Temperatur kann gewählt werden (siehe Pkt. 2.1.1)
2 ........... Menü-Taste (siehe Pkt. 2.1.1)
3 ........... Weiter-Taste, wechseln zwischen Kessel und Funktionsmodulen
4 .......... Funktionsbezeichnung (siehe Pkt. 2.1.3)
5 ........... Home-Taste, es wird zum Homescreen des Kessel gewechselt (nur wenn Kessel im LON-Verbund)
6 .......... Symbol für Eco, Comfort, WW-Ladung usw.
7 ........... Slider für Behaglichkeit Korrekturwert (siehe Pkt. 2.5.2. )
Schnell-Auswahltasten:
8 .......... Eco / Comfort Taste (siehe Pkt. 2.1.4)
9 .......... Warmwassereinmalladung (siehe Pkt. 2.1.4)
10 ........ Infoebene (siehe Pkt. 2.4)
11 ......... Betriebsart, es kann die Betriebsart gewählt werden (siehe Pkt. 2.1.5)
PLUS
Module (z.B. UML+) bedient werden. Die Bedienung ist gleich, nur die Bauform und
2
3
22,5 °C
Infoebene
Programm 1
Fig. 3

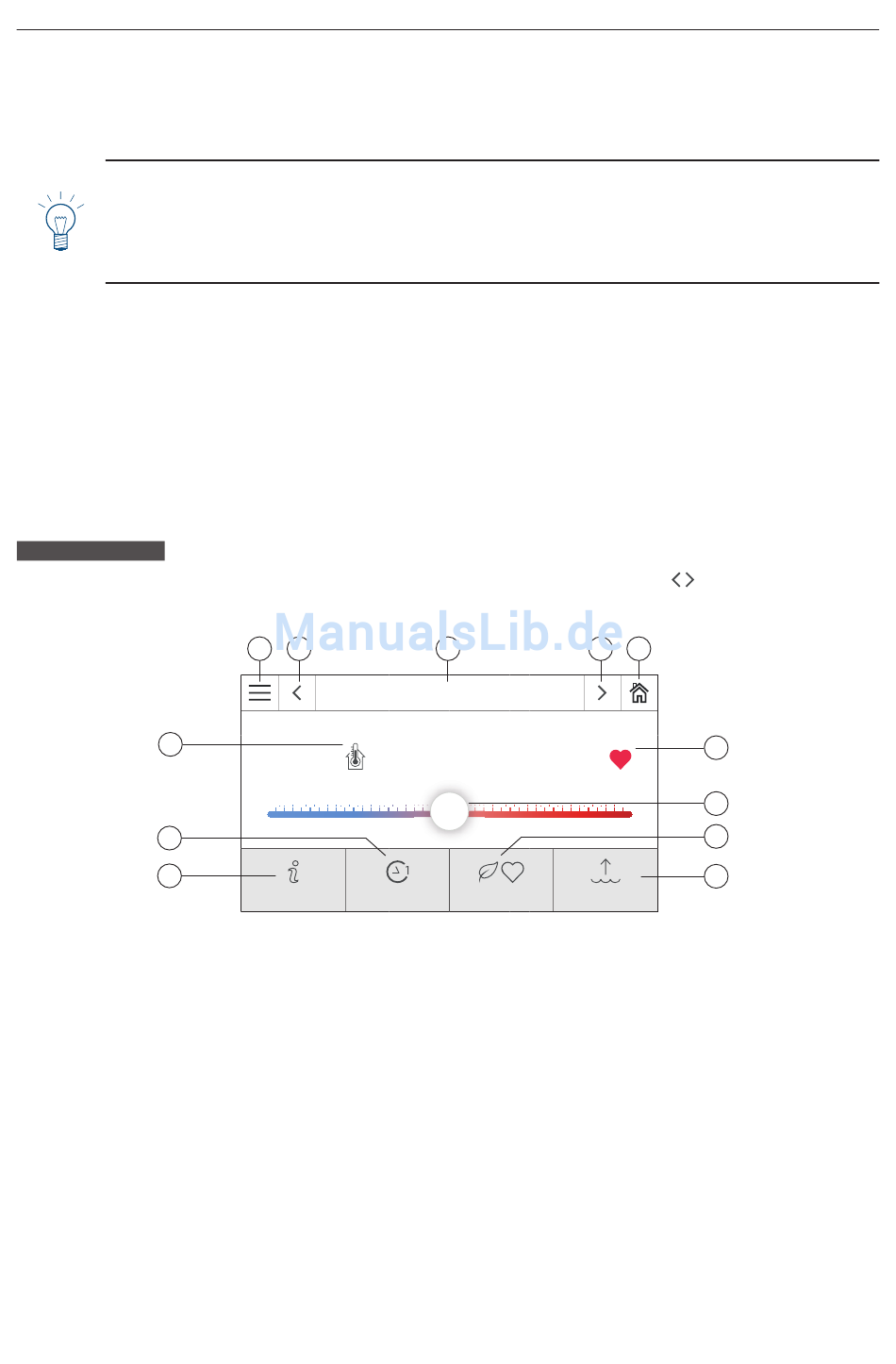

Homescreen des Funktionsmodul Heizkreis
4
Heizkreis 1
Heizbetrieb
Eco / Comfort
WW-Ladung
7
oder durch „Wischen" .
3
5
6
7
8
9
Quicklinks ausblenden:
