4. Für den Elektriker
4. Für den Elektriker
4.1

Funktionsmodule montieren (Regelung MES INFINITY)

Das Funktionsmodul kann in den Kessel eingebaut oder an eine Wand montiert werden.

4.1.1 Einbau des Funktionsmodules in den Kessel

siehe Montageanleitung des Kessels.

4.1.2 Montage des Funktionsmodules an die Wand

VORSICHT
Hinweis!
Schrauben und Stecker sind beim Funktionsmodul beigelegt.
– Schrauben unten bei Abdeckung des Funktionsmodul lockern und Abdeckung nach oben abheben
– Montagelöcher (Ø 6 mm) laut Skizze (Fig. 48) in die Mauer bohren .
– Funktionsmodul mit beiliegenden Dübeln D6 und Schrauben 3,5 x 30 an die Wand schrauben.
– Alle elektrischen Anschlüsse nach Pkt. 6 herstellen. Kabel unten ins Gehäuse des Funktionsmodul führen und mit
Zugentlastung befestigen.
– Abdeckung aufstecken und unten mit Schrauben befestigen.
8

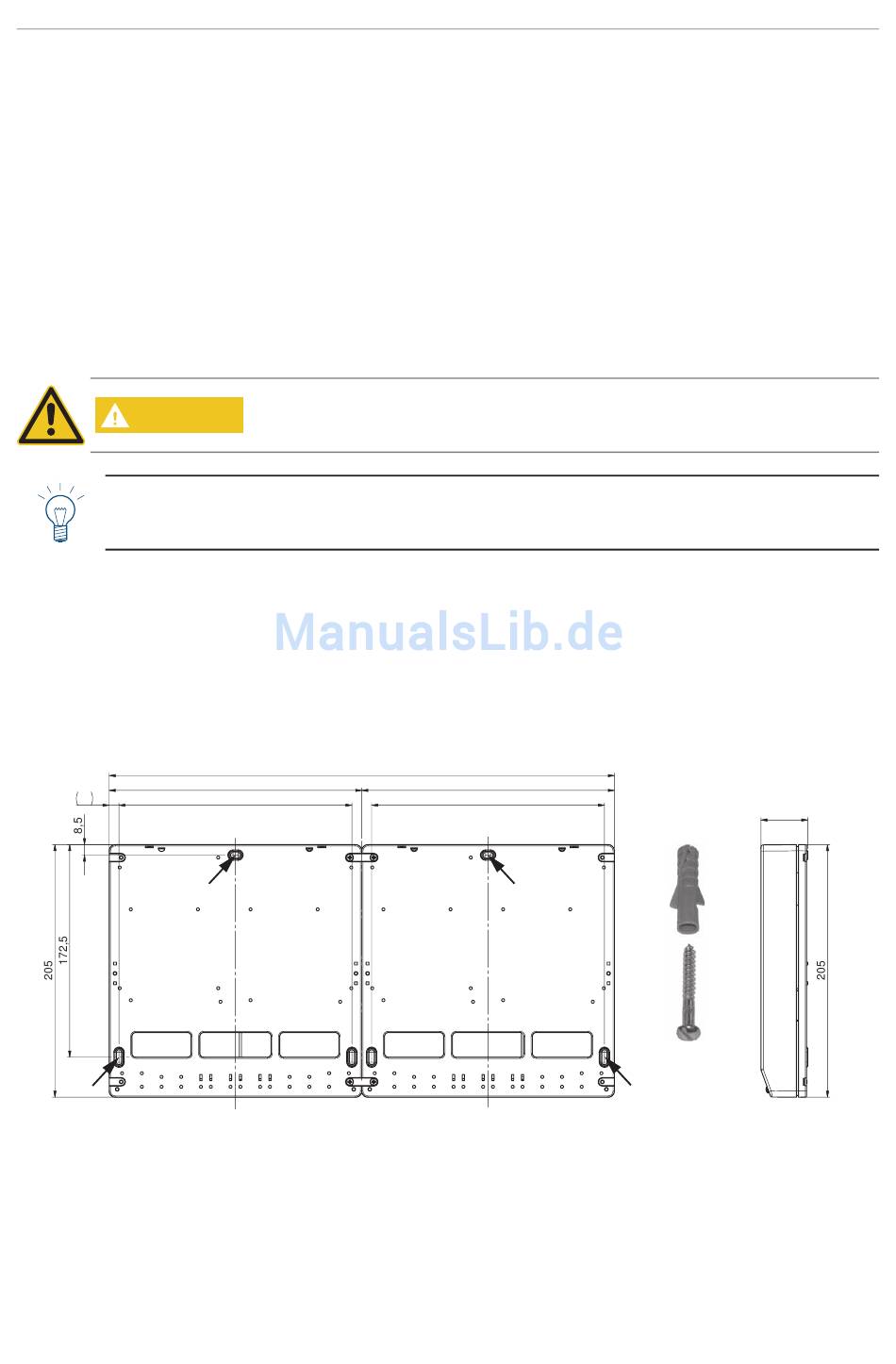

Fig. 48 Maßskizze - Ansicht von hinten
(1 : 5)
Nicht in Nassräume installieren. Umgebungstemperatur nicht über +50 °C.
410
205
189
205
189
Werkstoff:
Ä-St. Bst. Änderung
26
38
Freimaßtoleranz: WN 001
Oberflächenbehandlung:
Teileart:
Gewicht: 0.000 kg Gez.: 09.12.15 schM
Tag Gepr.:
Zukaufteil übergeordnet
Maßskizze
Ähnl. Teil:
M.: 1:2
