Inhaltszusammenfassung für Windhager MES INFINITY

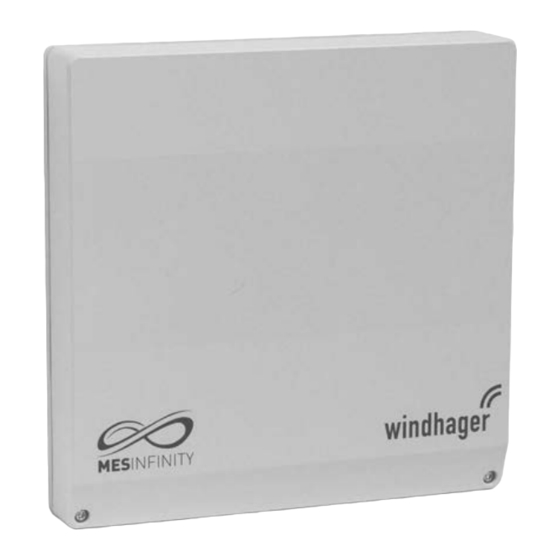

- Seite 1 MONTAGE UND BEDIENUNGSANLEITUNG HEIZKREIS FUNKTIONSMODUL Heizkreis 1 Heizbetrieb 22,5 °C Infoebene Programm 1 Eco / Comfort WW-Ladung Basis- bzw. Funktionsmodul Heizkreis Basismodul Heizkreis und Pufferladung MES INFINITY 15/04/2016 024302/00...
-
Seite 2: Inhaltsverzeichnis
Info-, Fehler- und Alarm-Meldungen ....................24 Was ist zu tun, wenn ........................25 4. Für den Elektriker .......................26 Funktionsmodule montieren (Regelung MES INFINITY) ..............26 4.1.1 Einbau des Funktionsmodules in den Kessel ......................26 4.1.2 Montage des Funktionsmodules an die Wand ......................26 Elektrische Anschlüsse des Funktionsmodules ................ - Seite 3 Inhaltsverzeichnis 5. Für den Servicetechniker/Heizungsfachmann ............... 30 5.1. DIP-Schalter - Einstellung ......................30 Aufbau der Menüstruktur des Funktionsmodul Heizkreis für Serviceebene und Aktorentest ....31 Serviceebene ..........................32 5.3.1 Modulfunktionen ..............................33 5.3.1.1 Modulfunktionen → Heizkreis ........................34 5.3.1.2 Modulfunktionen → WW-Kreis ........................34 5.3.2 Auslegungstemperaturen ............................35 5.3.3 Raumtemperatureinfluss............................36 5.3.3.1 Raumtemperatureinfluss →...
-
Seite 4: Wichtige Informationen
Wichtige Informationen Wichtige Informationen Sämtliche Inhalte dieses Dokumentes sind Eigentum von WINDHAGER und somit urheberrechtlich geschützt. Jede Ver- vielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentü- mers untersagt. Sehr geehrte Leserin, sehr geehrter Leser! Die Regelung MES INFINITY (Funktionsmodul Heizkreis) mit der Bedieneinheit InfoWIN Touch bzw. -
Seite 5: Sicherheit Und Vorsichtsmaßnahmen
Wichtige Informationen Sicherheit und Vorsichtsmaßnahmen Der InfoWIN Touch bzw. Masterbedienung Touch und die Funktionsmodule samt Zubehör entsprechen dem neuesten Stand der Technik und den einschlägigen Sicherheitsvorschriften. Diese Geräte werden mit elektrischem Strom betrieben. Unsachgemäße Installation oder unsachgemäße Reparatur kön- nen Lebensgefahr durch elektrischen Schlag verursachen. Die Installation darf nur von Fachpersonal mit ausreichender Qualifikation vorgenommen werden. -
Seite 6: Funktion Und Wirkungsweise
Wichtige Informationen Funktion und Wirkungsweise Das Funktionsmodul Heizkreis kann 2 Heizkreise außen- und raumtemperaturabhängig sowie auf Wunsch 1 Warm- wasser- und 1 Zirkulationskreis regeln. Die Bedienung erfolgt über das InfoWIN Touch (am Kessel) bzw. Masterbedie- nung Touch (Wohnraum) oder Fernsteller (Wohnraum). Über einen Datenbus werden Informationen ausgetauscht. -
Seite 7: Bedienung
PLUS Module (z.B. UML+) bedient werden. Die Bedienung ist gleich, nur die Bauform und daher auch die Montage ist anders. In dieser Anleitung wird nur auf das MES INFINITY Funktionsmodul Heizkreis näher eingegangen. Die Grundfunktionen des InfoWIN Touch bzw. Masterbedienung Touch werden in einer eigenen Anleitung ausführlich be- schrieben. -
Seite 8: Menü
Bedienung 2.1.1 Menü Mo. 05.10.2015 / 08:00 Kaminkehrer/ Handbetrieb Heizprogramme WW-Programm Aktorentest Betreiberebene Kessel EIN/AUS Meldungen Grundeinstellungen Fig. 5 Menü 12 ..Home-Taste, es wird zum Homescreen des Kessel gewechselt 13 ..Kaminkehrer/Handbetrieb des Kessels (siehe Bedienungsanleitung InfoWIN Touch des Kessels) 14 .. -
Seite 9: Eco / Comfort
Bedienung 2.1.4 Eco / Comfort Wird auf die Schnell-Auswahltaste Eco / Comfort gedrückt, kann die Dauer (Fig. 6) eingestellt werden. Durch Drücken und Schieben der Slider-Taste (Fig. 7) kann die Temperatur eingestellt w erden. Funktionsbeschreibung siehe Pkt. 2.5.4. Heizkreis 1 Eco / Comfort Eco / Comfort 22,5 °C... -
Seite 10: Aufbau Der Menüstruktur Des Infowin Touch Bzw. Masterbedienung Touch
Bedienung Aufbau der Menüstruktur des InfoWIN Touch bzw. Masterbedienung Touch Split-Homescreen Kessel Pufferladung In dieser Anleitung beschrieben: Homescreen Homescreen Homescreen Homescreen Pufferladung, Funktionsmodul Funktionsmodul Kessel Kaskade usw. Heizkreis 1 Heizkreis 2 Infoebene Infoebene Infoebene Infoebene Pufferladung, Funktionsmodul Funktionsmodul Kessel Kaskade usw. Heizkreis 1 Heizkreis 2 Betreiberebene... -
Seite 11: Aufbau Der Menüstruktur Des Funktionsmoduls Heizkreis Für Den Anlagenbetreiber
Bedienung Aufbau der Menüstruktur des Funktionsmoduls Heizkreis für den Anlagenbetreiber Raum-Temperatur Sollwert W W-Temperatur Aktueller Wert W W-Temperatur Sollwert Aussentemperatur Aktueller Wert Homescreen Vorlauf-Temperatur Aktueller Wert Funktionsmodul Vorlauf-Temperatur Sollwert Heizkreis Kesseltemperatur Kesseltemperatur Soll Puffertemperatur oben Infoebene Puffertemperatur mitte Funktionsmodul Puffertemperatur unten Heizkreis Puffer-Beladegrad (siehe Pkt. -
Seite 12: Infoebene
Bedienung Infoebene Durch Drücken auf die Taste (Fig. 10) wird in die jeweiligen Infoebene gewechstelt, dort können die wichtigsten Informationen abgefragt werden. Für jeden Heizkreis, Kessel oder Funktionsmodul gibt es eine eigene Infoebene. Der Wechsel auf eine andere Infoebene erfolgt durch Drücken auf die Tasten oder durch „Wischen“... -
Seite 13: Betreiberebene
Bedienung Betreiberebene Für jeden Heizkreis, Kessel oder Funktionsmodul gibt es eine eigene Betreiberebene. Die Informationen und Einstel- lungen in der Betreiberebene sind für alle zugänglich. In die Betreiberebene wird gewechselt, wenn am Homescreen zuerst auf die Menü-Taste (Fig. 11) und dann auf (Fig. -
Seite 14: Betriebswahl
Bedienung 2.5.1 Betriebswahl In Menüpunkt „Betriebswahl“ können die verschiedenen Betriebsarten ausgewählt werden. Für jeden Heizkreis kann eine eigene Betriebsart eingestellt werden. Der Wechsel auf einen anderen Heizkreis erfolgt durch Drücken auf die Tasten oder durch „Wischen“. Hinweis! WW-Betrieb ist nur beim 1. Heizkreis möglich. Navigation auf diesen Menü... -
Seite 15: Behaglichkeit Korrekturwert
Bedienung 2.5.2 Behaglichkeit Korrekturwert Für jeden Heizkreis kann ein eigener „Behaglichkeit Korrekturwert“ eingestellt werden. Der Wechsel auf einen anderen Heizkreis erfolgt durch Drücken auf die Tasten oder durch „Wischen“. Mit „Behaglichkeit Korrekturwert“ kann der Raumtemperatur-Sollwert korrigiert werden, ohne die Grundeinstellungen zu verändern (ein wenig wärmer oder kühler). -
Seite 16: Ww-Ladefreigabe (Warmwasser-Ladefreigabe)
Bedienung 2.5.3 WW-Ladefreigabe (Warmwasser-Ladefreigabe) Die „WW-Ladefreigabe“ ist nur beim 1. Heizkreis möglich. Der 2. Heizkreis hat keine Warmwasserfunktion und wird daher nicht angezeigt. Mit „WW-Ladefreigabe“ kann eine einmalige Warmwasserladung während einer Warmwassersperrzeit (laut Warmwas- serprogramm) gestartet werden. Der Warmwasserspeicher wird, nachdem die Funktion gestartet wurde, einmalig auf die eingestellte „WW-Ladefreigabe Temperatur“... -
Seite 17: Eco / Comfort
Bedienung 2.5.4 Eco / Comfort Für jeden Heizkreis kann „Eco / Comfort“ eingestellt werden. Der Wechsel auf einen anderen Heizkreis erfolgt durch Drücken auf die Tasten oder durch „Wischen“. Die Funktion „Eco / Comfort“ dient einerseits der Energieeinsparung und andererseits der Komfortverbesse- rung. -
Seite 18: Ferienprogramm Bis Datum
Bedienung 2.5.5 Ferienprogramm bis Datum Für jeden Heizkreis kann ein „Ferienprogramm bis Datum“ eingestellt werden. Der Wechsel auf einen anderen Heizkreis erfolgt durch Drücken auf die Tasten oder durch „Wischen“. Bei längerer Abwesenheit kann das „Ferienprogramm bis Datum“ aktiviert werden. Mit dem Einsteller „Ferienprogramm bis Datum“... -
Seite 19: Raumtemperatur-Sollwerte
Bedienung 2.5.6 Raumtemperatur-Sollwerte Für jeden Heizkreis können „Raumtemperatur-Sollwerte“ eingestellt werden. Der Wechsel auf einen anderen Heizkreis erfolgt durch Drücken auf die Tasten oder durch „Wischen“. Der Wert „Raumtemperatur-Sollwerte“ → „Heizbetrieb“ wird nur für „Betriebswahl“ → „Heizbetrieb“ verwendet. Der Wert „Raumtemperatur-Sollwerte“ → „Absenkbetrieb“ wird nur für „Betriebswahl“ → „Absenkbetrieb“ und für das „Ferienprogramm“... -
Seite 20: Uhrzeit / Datum
Bedienung 2.5.7 Uhrzeit / Datum Das Funktionsmodul Heizkreis verfügt über eine Echtzeituhr mit Kalenderfunktion. Der Kessel mit dem InfoWIN Touch bzw. Masterbedienung Touch verwaltet eine Systemzeit die vom Funktionsmodul Heizkreis übernommen werden kann. Hinweis! Ist beim Funktionsmodul Heizkreis in der „Serviceebene“ → „LON-Systemdaten“ → „Systemzeit“ auf „verwenden“... -
Seite 21: Heizprogramme
Bedienung Heizprogramme Für jeden Heizkreis können drei individuelle Heizprogramme eingestellt werden. Der Wechsel auf einen anderen Heiz- kreis erfolgt durch Drücken auf die Tasten oder durch „Wischen“. Das Heizprogramm ist ein Wochenprogramm (Mo bis So). Die Wochentage können einzeln verwendet oder zu Blöcken zusammengefaßt werden. - Seite 22 Bedienung Programm 1 Programm 1 06:00 20 °C 06:00 20 °C 22:00 14 °C 22:00 14 °C Zeit und Temp. hinzufügen Zeit und Temp. hinzufügen Fig. 41 Tag entfernen bzw. deaktivieren Fig. 40 Programm 1 Programm 1 06:00 20 °C 06:00 20 °C 22:00...
-
Seite 23: Ww-Programm (Warmwasserprogramm)
Bedienung WW-Programm (Warmwasserprogramm) Das „WW-Programm“ ist nur bei Heizkreisen mit aktive Warmwasserfunktion vorhanden. Für die Steuerung der Warmwasserladung steht das Warmwasserprogramm zur Verfügung. Das Warmwasserprogramm ist ein Wochenprogramm (Mo bis So). Die Wochentage können einzeln verwendet oder zu Blöcken zusammengefaßt wer- den. -
Seite 24: Störungsbehebung
Störungsbehebung Störungsbehebung Die Funktionsmodule und Windhager Heizkessel überwachen sich im Betrieb selbst. Abweichungen vom normalen Betrieb werden mit einer Fehler- oder Alarm-Meldung angezeigt. Meldungen die nicht in dieser Tabelle aufgelistet sind, sind von einem Heizkessel generiert worden. Diese Meldungen sind in der Bedienungsanleitung InfoWIN Touch des jeweiligen Heizkessel beschrieben. -
Seite 25: Was Ist Zu Tun, Wenn
Störungsbehebung Was ist zu tun, wenn ..Heizungs- oder Warmwasserpumpe sich nicht ein- oder ausschaltet. – Fühler bzw. Fühlerwert (Temperaturen), die eingestellte Betriebswahl (Pkt. 2.5.1) und die eingestellten Heizgrenzen prüfen (Heiz-, Absenk-, Frostschutz-, Sommer- oder Handbetrieb). – Nachlaufzeit der Pumpen beachten.. -
Seite 26: Für Den Elektriker
Für den Elektriker Für den Elektriker Funktionsmodule montieren (Regelung MES INFINITY) Das Funktionsmodul kann in den Kessel eingebaut oder an eine Wand montiert werden. 4.1.1 Einbau des Funktionsmodules in den Kessel siehe Montageanleitung des Kessels. 4.1.2 Montage des Funktionsmodules an die Wand VORSICHT Nicht in Nassräume installieren. -
Seite 27: Elektrische Anschlüsse Des Funktionsmodules
Für den Elektriker Elektrische Anschlüsse des Funktionsmodules Die Verbindung zum Heizkessel erfolgt mit einem 3-poligen LON-Kabel. Der +12 V Kontakt darf nicht angeschlossen bzw. verbunden werden, weil der Heizkessel und auch des Funktionsmodul jeweils eine eigene +12 V Spannungsver- sorgung haben. Die elektrische Verdrahtung ist bauseits herzustellen. -
Seite 28: Außenfühler
Für den Elektriker Außenfühler Die Außentemperatur ist für die Berechnung des Vorlauf- bzw. Kesseltemperatur- Sollwerts erforderlich, deshalb muss ein Außenfühler an einem Funktionsmodul Heizkreis angeschlossen sein. Sind mehrere Funktionsmodule Heizkreis in einer Anlage mit dem LON-Datenbus verbunden, wird der Außentemperaturwert über den Datenbus den anderen Funktionsmodulen zur Verfügung gestellt. -
Seite 29: Warmwasserfühler
Für den Elektriker Warmwasserfühler Der Warmwasserfühler ist für die Warmwasserbereitung erforderlich. Ist in der „Serviceebene“ → „Modulfunktionen“ → „WW-Kreis“ der Warmwasserkreis aktiviert (Ladepumpe oder Ladeventil), ist für die Funktion ein Warmwasserfühler erforderlich. Fehlt der Fühler oder ist der Fühler defekt, werden die Warmwasser-Funktionen gesperrt und die Fehlermeldung „Fehler 300 WW-Fühler defekt“... -
Seite 30: Für Den Servicetechniker/Heizungsfachmann
Für den Servicetechniker/Heizungsfachmann Für den Servicetechniker/Heizungsfachmann 5.1. DIP-Schalter - Einstellung Jedes Funktionsmodul Heizkreis kann 1 oder 2 Heizkreise steuern. Diese muss durch VORSICHT Einstellen der DIP-Schalter eingestellt werden. 1 Heizkreis 2 Heizkreise 1 2 3 4 1 2 3 4 Fig. -
Seite 31: Aufbau Der Menüstruktur Des Funktionsmodul Heizkreis Für Serviceebene Und Aktorentest
Für den Servicetechniker/Heizungsfachmann Aufbau der Menüstruktur des Funktionsmodul Heizkreis für Serviceebene und Aktorentest Homescreen Funktionsmodul Heizkreis Infoebene Funktionsmodul Heizkreis (siehe Pkt. 2.4) Modulfunktionen Auslegungstemperaturen Raumtemperatureinfluss Betreiberebene Heizgrenzen Funktionsmodul Menü W W-Ladung max. Ladevorgang Heizkreis (siehe Pkt. 2.5) Kesseltemp.-Überhöhung Heizkreis Startoptimierung Vorhaltezeit Serviceebene LON-Systemdaten Grundeinstellungen... -
Seite 32: Serviceebene
Für den Servicetechniker/Heizungsfachmann Serviceebene Die Serviceebene stellt alle Anlagenparameter für den Heizungsfachmann zur Verfügung. Änderungen in der Serviceebene dürfen nur durch geschultes Servicepersonal durch- WARNUNG geführt werden. Navigation zur Serviceebene über Menü-Taste → Betreiberebene → drücken und 5 sec. die Taste „OK“ ge- drückt halten. -
Seite 33: Modulfunktionen
Für den Servicetechniker/Heizungsfachmann Menüpunkte der Serviceebene In der Serviceebene gibt es folgende Menüpunkte: – Modulfunktionen (Pkt. 5.3.1) – Auslegungstemperaturen (Pkt. 5.3.2) – Raumtemperatureinfluss (Pkt. 5.3.3) – Heizgrenzen (Pkt. 5.3.4) – WW-Ladung max. Ladevorgang (Pkt. 5.3.5) – Kesseltemp.-Überhöhung Heizkreis (Pkt. 5.3.6) –... -
Seite 34: Modulfunktionen → Heizkreis
Für den Servicetechniker/Heizungsfachmann 5.3.1.1 Modulfunktionen → Heizkreis Mit dieser Einstellung wird die Heizkreisart festgelegt. Die Heizkreisfunktion kann wie folgt sein: inaktiv Mischer Radiatoren Mischer Fussboden Pumpenkreis Ist die „Modulfunktionen“ → „Heizkreis“ auf „Mischer Radiatoren“ oder „Mischer Fussboden“ eingestellt, muss ein Vorlauffühler angeschlossen sein. -
Seite 35: Auslegungstemperaturen
Für den Servicetechniker/Heizungsfachmann 5.3.2 Auslegungstemperaturen → Im Menüpunkt „Serviceebene“ „Auslegungstemperaturen“ werden die Werte für die Heizkreisregelung eingestellt. Die einzustellenden Werte sind die Auslegungstemperaturen für den Heizkreis, die Vorlauf- und Rücklauftemperatur, der Klimapunkt sowie der Fußpunkt. Die Regelung verwendet diese Werte für die Berechung der Vorlauftemperatur. Heizkreis 1 Auslegungstemperaturen Vorlauf... -
Seite 36: Raumtemperatureinfluss
Für den Servicetechniker/Heizungsfachmann 5.3.3 Raumtemperatureinfluss Einsteller Menüpunkt „Serviceebene“ → „Raumtemperatureinfluss“ sind sehr wichti- ge Werte für den energiesparenden Betrieb einer Heizanlage. Grundsätzlich wird empfohlen den Raumtem- peratureinfluss verwenden. Damit kann gewünschte Raumtemperatur viel genauer gere- gelt werden. Überheizen der Räume und somit höherer Energieverbrauch (+6 % pro 1 °C Überheizung) wird vermieden. -
Seite 37: Raumtemperatureinfluss → Nachstellzeit
Für den Servicetechniker/Heizungsfachmann 5.3.3.2 Raumtemperatureinfluss → Nachstellzeit Die Nachstellzeit korrigiert zusätzlich zur Kompensation die Raumtemperaturabweichung zeitabhängig. Je länger die Raumtemperatur unter- bzw. überschritten bleibt, desto größer wird die Korrektur der Vorlauftemperatur. Damit kann die Raumtemperatur noch exakter geregelt werden. Der Wert für die Nachstellzeit ist abhängig vom Heizsystem und von der Gebäudebauweise. Je träger das System desto größer soll der Wert eingestellt werden. -
Seite 38: Heizgrenzen
Für den Servicetechniker/Heizungsfachmann 5.3.4 Heizgrenzen → In diesem Menüpunkt „Serviceebene“ „Heizgrenzen“ können die Heizgrenzen für den Heizkreis festgelegt werden. Diese Funktionen verhindern den unnötigen Betrieb des Heizkreises und können so Energie, insbesondere Hilfsenergie (Strom), sparen. Heizkreis 1 Heizgrenzen Vorlauf max. 70 °C Vorlauf min. -
Seite 39: Heizgrenze → Ta Heizbetrieb
Für den Servicetechniker/Heizungsfachmann 5.3.4.3 Heizgrenze → TA Heizbetrieb Steigt die Außentemperatur um 1 K über den eingestellten Wert, wird der Heizkreis ausgeschaltet. Die Heizungspumpe wird nach Ablauf der Nachlaufzeit ausgeschaltet und anschließend der Motormischer für 5 min. geschlossen. Danach wird der Motormischer nicht mehr angesteuert. Der Heizbetrieb wird wieder aufgenommen, wenn die Außentemperatur um 1 K unter den eingestellten Wert sinkt. -
Seite 40: Kesseltemp.-Überhöhung Heizkreis
Für den Servicetechniker/Heizungsfachmann 5.3.6 Kesseltemp.-Überhöhung Heizkreis → „Kesseltemp.-Überhöhung Heizkreis“ kann der Kesseltemperatur-Sollwert ge- Mit dem Einsteller „Serviceebene“ genüber dem Heizkreis-Sollwert überhöht werden. Dieser Einsteller wird in erster Linie in Verbindung mit Gasbrennwertgeräten benötigt. Der eingestellte Wert wird zum Vorlauftemperatur-Sollwert des Mischerkreises addiert und dem Wärmeerzeuger als Sollwert vorgegeben. -
Seite 41: Startoptimierung Ohne Raumtemperatureinfluss
Für den Servicetechniker/Heizungsfachmann 5.3.7.1 Startoptimierung ohne Raumtemperatureinfluss Ohne Raumtemperatureinfluss wird die Vorhaltezeit nur nach der Außentemperatur berechnet. Diagramm für Vorhaltezeit = 120 min. bei Klimapunkt -16 °C -16°C -16°C Außentemperatur Diagramm 2 5.3.7.2 Startoptimierung mit Raumtemperatureinfluss Ist am Funktionsmodul ein Fernsteller angeschlossen und ein Raumtemperatureinfluss (Kompensation > 0) eingestellt, wird die Vorhaltezeit außen- und raumtemperaturabhängig berechnet. -
Seite 42: Lon-Systemdaten
Fußbodenheizung. Für das normgerechte Ausheizen sind die Funktionen Funktionsheizen und Belegreifheizen vorgesehen. Das Estrichausheizprogramm darf nicht unbeaufsichtigt betrieben werden. Tägliches VORSICHT lüften, protokollieren und überprüfen der Anlage ist erforderlich. Windhager über- nimmt keine Garantie für mögliche Schäden (z.B. Risse, Restfeuchte, usw.) Heizkreis 1 Heizkreis 1... -
Seite 43: Allgemeine Anforderungen
Für den Servicetechniker/Heizungsfachmann Parameter Werkseinstellung Einstellbereich T-Aufheizphase 5.0 K 0.5 bis 40.0 K T-Abkühlphase –5.0 K –0.5 bis –40.0 K T-Beharrung 45.0 °C 20.0 bis 60.0 °C Dauer T-Änderung 1.0 d 1.0 bis 20.0 d Dauer Beharrung 16.0 d 1.0 bis 20.0 d T-Aufheizphase: →... -
Seite 44: Funktionsheizen
Für den Servicetechniker/Heizungsfachmann 5.3.9.2 Funktionsheizen Beim Funktionsheizen wird der Heizkreis 3 Tage mit einer Vorlauftemperatur von 25 °C betrieben. Danach wird der Soll- wert auf die maximale Auslegungstemperatur angehoben und 4 Tage mit dieser Temperatur betrieben. Anschließend ist die Funktion beendet. Diese Einstellungen können individuell angepasst werden. Beispiel: T-Aufheiz = 30.0 K T-Abkühl = keine Funktion... -
Seite 45: Belegreifheizen
Für den Servicetechniker/Heizungsfachmann 5.3.9.3 Belegreifheizen Beim Belegreifheizen wird die Vorlauftemperatur, ausgehend von der Starttemperatur, mit der Rampenfunktion täg- lich um den eingestellten Wert „T-Aufheizphase“ erhöht. Dieser Vorgang wiederholt sich, bis der Wert „T-Beharrung“ erreicht wird. Anschließend wird der Kreis für die Dauer „Dauer Beharrung“ mit dieser Temperatur betrieben. Danach beginnt die Anheizphase. -
Seite 46: Modulinfo
Für den Servicetechniker/Heizungsfachmann 5.3.10 Modulinfo → In diesem Menüpunkt „Serviceebene“ „Modulinfo“ werden die Software- und Hardwareversion des Funktionsmo- duls angezeigt. Heizkreis 1 Modulinfo Softwareversion V 1.00 Hardwareversion Fig. 75... -
Seite 47: Aktorentest
Für den Servicetechniker/Heizungsfachmann Aktorentest Im Anktorentest können die verschiedenen Aktoren getestet werden. WARNUNG Aktorentest darf nur durch geschultes Servicepersonal durchgeführt werden. Navigation zum Aktorentest über Menü-Taste → drücken. Es werden die installierten und Aktorentest gebundenen Funktionsmodule bzw Heizkessel zum Auswählen angezeigt. Mo. -
Seite 48: Funktionsbeschreibungen
Für den Servicetechniker/Heizungsfachmann Funktionsbeschreibungen 5.5.1 Warmwasserladung Für die Warmwasserladung kann ein Ladeventil oder eine Ladepumpe verwendet werden. Ist keine Warmwasserladung → „ → Modulfunktionen“ vorgesehen, muss in der „Serviceebene“ „WW-Kreis“ auf „inaktiv“ gestellt werden. 5.5.1.1 Verhalten während der Nachlaufzeit Das Verhalten während der Nachlaufzeit und die Dauer des Pumpennachlaufs ist abhängig von der Anlagenkonfigurati- on und von der Betriebsphase. -
Seite 49: Frostschutz-Funktionen
Für den Servicetechniker/Heizungsfachmann 5.5.4 Frostschutz-Funktionen Diese Funktion kann die Anlage nicht lückenlos vor Frostschäden schützen. Heizkörper oder Anlagenteile die nicht durchströmt werden, können von der Funktion nicht erfasst werden. VORSICHT Die Frostschutz-Funktionen bieten keinen 100 % Schutz vor Frostschäden. Die Anlage darf deshalb nie über einen längeren Zeitraum unbeaufsichtigt betrieben werden. - Seite 50 Für den Servicetechniker/Heizungsfachmann Auslegungstemperaturen: Vorlauf: 70 °C Klimapunkt: -16 °C Fußpunkt: 35 °C Heizkennlinie Frostschutzkennlinie Außentemperatur Diagramm 6 Ist die Frostschutzfunktion aktiv, wird der Heizkreis mit der Frostschutzkennlinie betrieben.
-
Seite 51: Inbetriebnahme Und Funktionskontrolle - Vom Funktionsmodul Heizkreis
Funktionsmodul Heizkreis Bevor der/die Kessel/n mit der Regelung in Betrieb genommen wird, müssen: – die DIP-Schalter der Funktionsmodule (Regelung MES INFINITY richtig eingestellt sein – siehe Pkt. 5.1 DIP-Schal- ter-Einstellung – die Funktionsmodule (Regelung MES INFINITY und der/die Kessel/n miteinander gebunden sein – siehe Pkt. 5.10 Binden der Funktionsmodule (Kommunikationsaufbau) –... -
Seite 52: Technische Daten
Für den Servicetechniker/Heizungsfachmann Technische Daten Funktionsmodul Heizkreis Basismodul Heizkreis/Pufferladung Betriebsspannung 230 VAC ± 10 % Gerätesicherung 6,3 A Leistungsaufnahme – Betrieb max. 10 W – Standby max. 1,0 W 1,0 W Umgebungstemperatur – Betrieb 0 °C – + 50 °C –... -
Seite 53: Binden Der Funktionsmodule (Kommunikationsau Au)
– Drücken Sie die Taste erneut einige Sekunden..die Kommunikation trotz erfolgreichen Bindens nicht funktioniert. – „Entbinden“ und „Binden” Sie nacheinander alle Funktionsmodule laut Anleitung (siehe Pkt. 5.10). Tritt eine andere Störung auf, setzen Sie sich bitte mit dem Windhager-Werkskundendienst in Verbindung. -
Seite 54: Anschlussplan Funktionsmodul Heizkreis
Anschlussplan Funktionsmodul Heizkreis... -
