Windhager MES INFINITY Montageanleitung Und Bedienungsanleitung Seite 50

5. Für den Servicetechniker/Heizungsfachmann
20

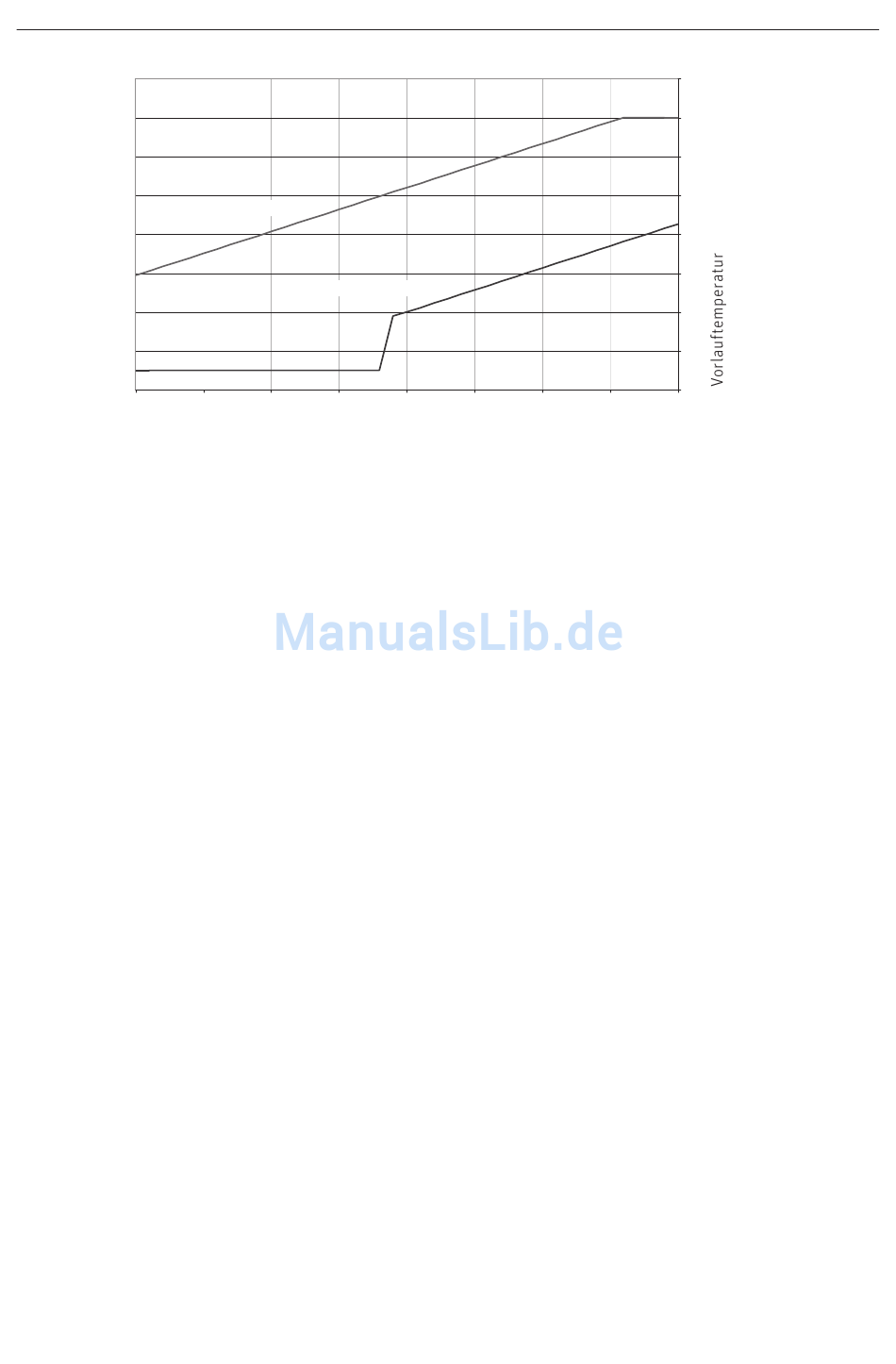

Diagramm 6
Ist die Frostschutzfunktion aktiv, wird der Heizkreis mit der Frostschutzkennlinie betrieben.
Heizkennlinie
Frostschutzkennlinie
15 10 5
Außentemperatur
0 -5 -10
50
Auslegungstemperaturen:
80
Vorlauf: 70 °C
Klimapunkt: -16 °C
70
Fußpunkt: 35 °C
60
50
40
30
20
10
0
-15 -20
