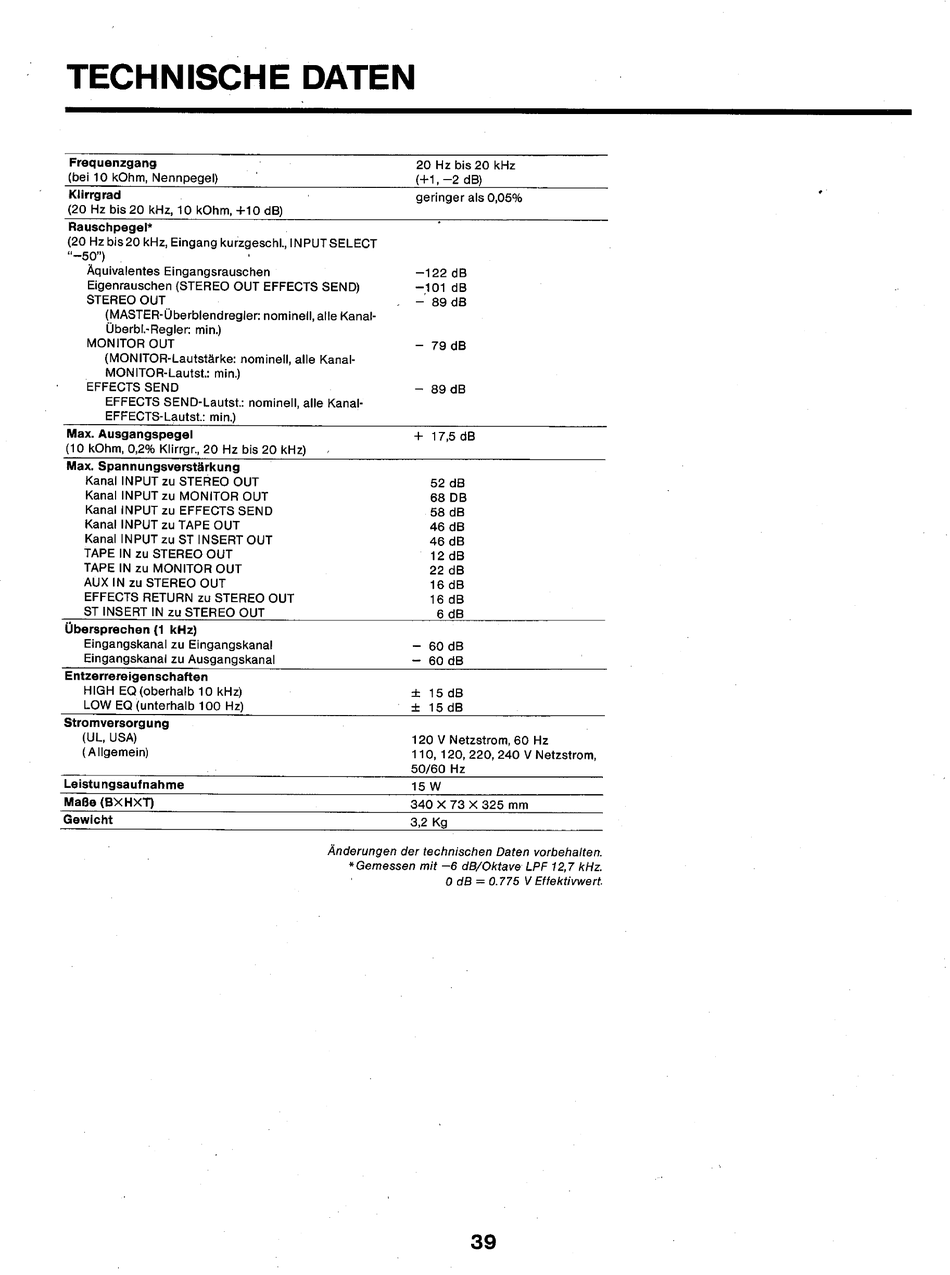

TECHNISCHE DATEN
Frequenzgang 7 20 Hz bis 20 kHz
(bei 10 kOhm, Nennpegel) | (+1, —2 dB)
Klirrgrad
' geringer als 0,05%
(20 Hz bis 20 kHz, 10 kOhm, +10 dB)
Rauschpegel*
(20 Hz bis 20 kHz, Eingang kurzgeschl, INPUT SELECT
#50") |
Aquivalentes Eingangsrauschen —122 dB
Eigenrauschen (STEREO OUT EFFECTS SEND) —101 dB
STEREO OUT . — 89 dB
(MASTER-Überblendregler: nominell, alle Kanal-
Überbl.-Regler: min)
MONITOR OUT — 79 dB
(MONITOR-Lautstarke: nominell, alle Kanal-
2 MONITOR-Lautst.: min.)
EFFECTS SEND — 89 dB
EFFECTS SEND-Lautst.: nominell, alle Капа!
EFFECTS-Lautst.: min.)
Max. Spannungsverstürkung
Kanal INPUT zu STEREO OUT 52 dB
Kanal INPUT zu MONITOR OUT 68 DB
Kanal INPUT zu EFFECTS SEND .58 dB
Kanal INPUT zu TAPE OUT 46 dB
Kanal INPUT zu ST INSERT OUT 46 dB
TAPE IN zu STEREO OUT | 12 dB
TAPE IN zu MONITOR OUT 22 dB
AUX IN zu STEREO OUT 16 dB
EFFECTS RETURN zu STEREO OUT 16 dB
ST INSERT IN zu STEREO OUT 6 dB
Übersprechen (1 kHz)
Eingangskanal zu Eingangskanal — 60 dB
Eingangskanal zu Ausgangskanal — 60 dB
Entzerrereigenschaften
HIGH EQ (oberhalb 10 kHz) + 15 dB
LOW EQ (unterhalb 100 Hz) ' + 15dB
Stromversorgung ,
e 50/60 Hz
Änderungen der technischen Daten vorbehalten.
* Gemessen mit —6 dB/Oktave LPF 12,7 kHz.
0 dB = 0.775 V Effektivwert.
39
