33.

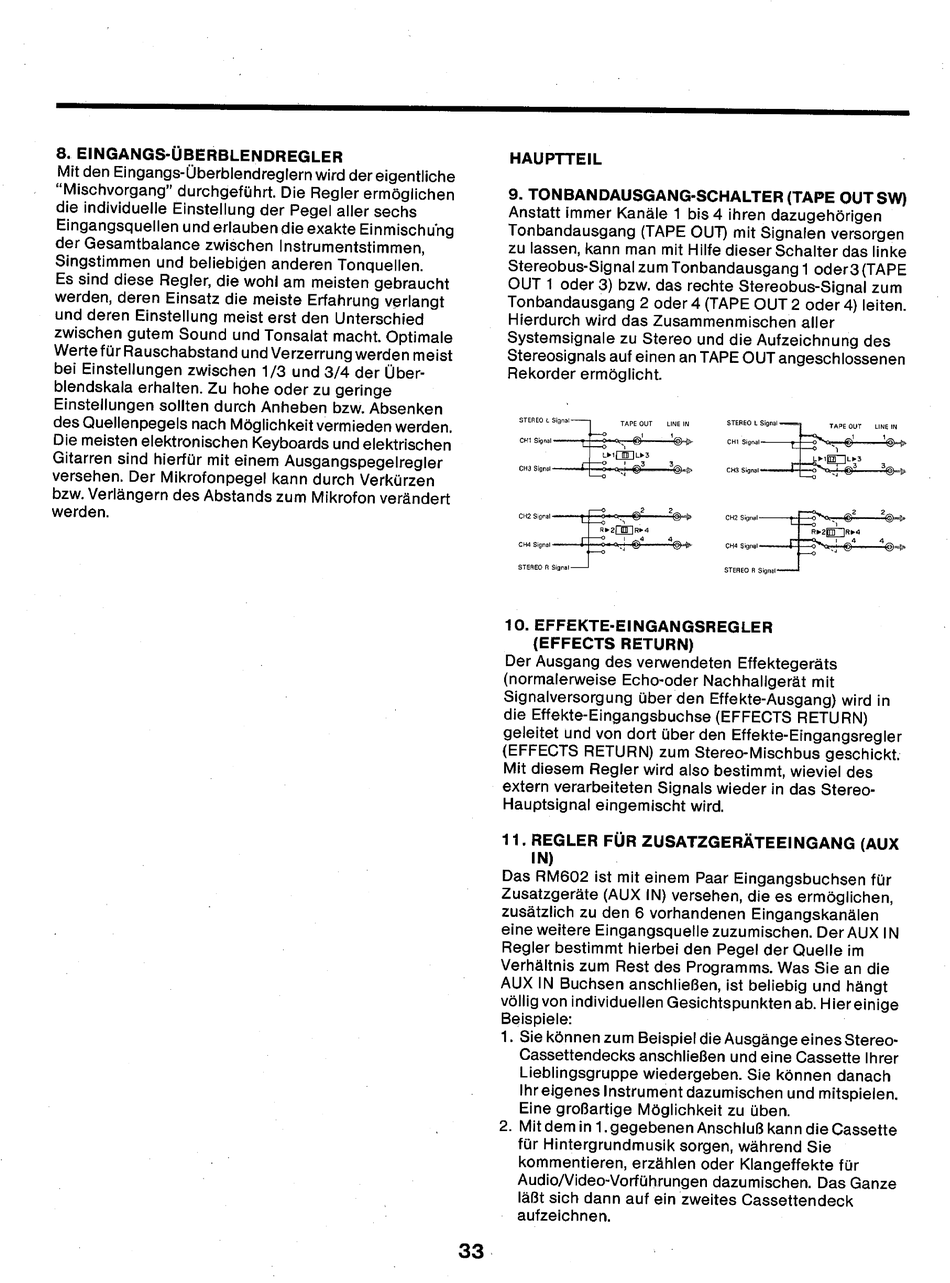

HAUPTTEIL
STEREO 4 Signal STEREO L Signal «mms
ТАРЕ OUT LINE IN
TAPE OUT LINE IN
CH1 Signal CH1 Signal
CH3 Signal CH3 Signal
CH2 Signal CH2 Signal
CH4 Signal CHA Signal
10. EFFEKTE-EINGANGSREGLER
(EFFECTS RETURN)
Der Ausgang des verwendeten Effektegeräts
(normalerweise Echo-oder Nachhallgerát mit
Signalversorgung über den Effekte-Ausgang) wird in
die Effekte-Eingangsbuchse (EFFECTS RETURN)
geleitet und von dort über den Effekte-Eingangsregler
(EFFECTS RETURN) zum Stereo-Mischbus geschickt;
Mit diesem Regler wird also bestimmt, wieviel des
Hauptsignal eingemischt wird.
Beispiele:
