CTX G-26 Installationshandbuch Seite 9

SECTION 1 - DESCRIPTION
B.
Component Function
1. Single and Stacked Ovens
The CTX Model G-26 oven is available as either a
single oven or two ovens stacked. Each unit is
supplied with four 4" adjustable legs. The legs must
be used on a single oven or lower oven of stacked
oven to validate the warranty.
The stacked oven is made up of two separate units,
one on top of the other. Mounting pins (P/N
G26STACK) must be installed when stacking two
ovens, if pins are not used warranty will be voided.
KAPITEL 1 - BESCHREIBUNG
B. Funktionsweise der Komponenten
1. Einfache und gestapelte Öfen
Die Ofenmodelle G-26 von CTX sind entweder als
Einzelausführung oder als Doppelausführung (zwei Öfen
übereinander) lieferbar. Jede Einheit wird mit vier 100 mm
hohen, verstellbaren Beinen geliefert. Die Beine müssen
bei der Einzelausführung oder am unteren Ofen der
Doppelausführung angebracht werden, damit die Garantie
ihre Gültigkeit behält.
Die Doppelausführung besteht aus zwei separaten Öfen die
übereinander gesetzt werden. Beim Stapeln von zwei Öfen
müssen Befestigungsstifte (Teile-Nr. G26STACK) montiert
werden. Andernfalls ist die Garantie nicht gültig.
|

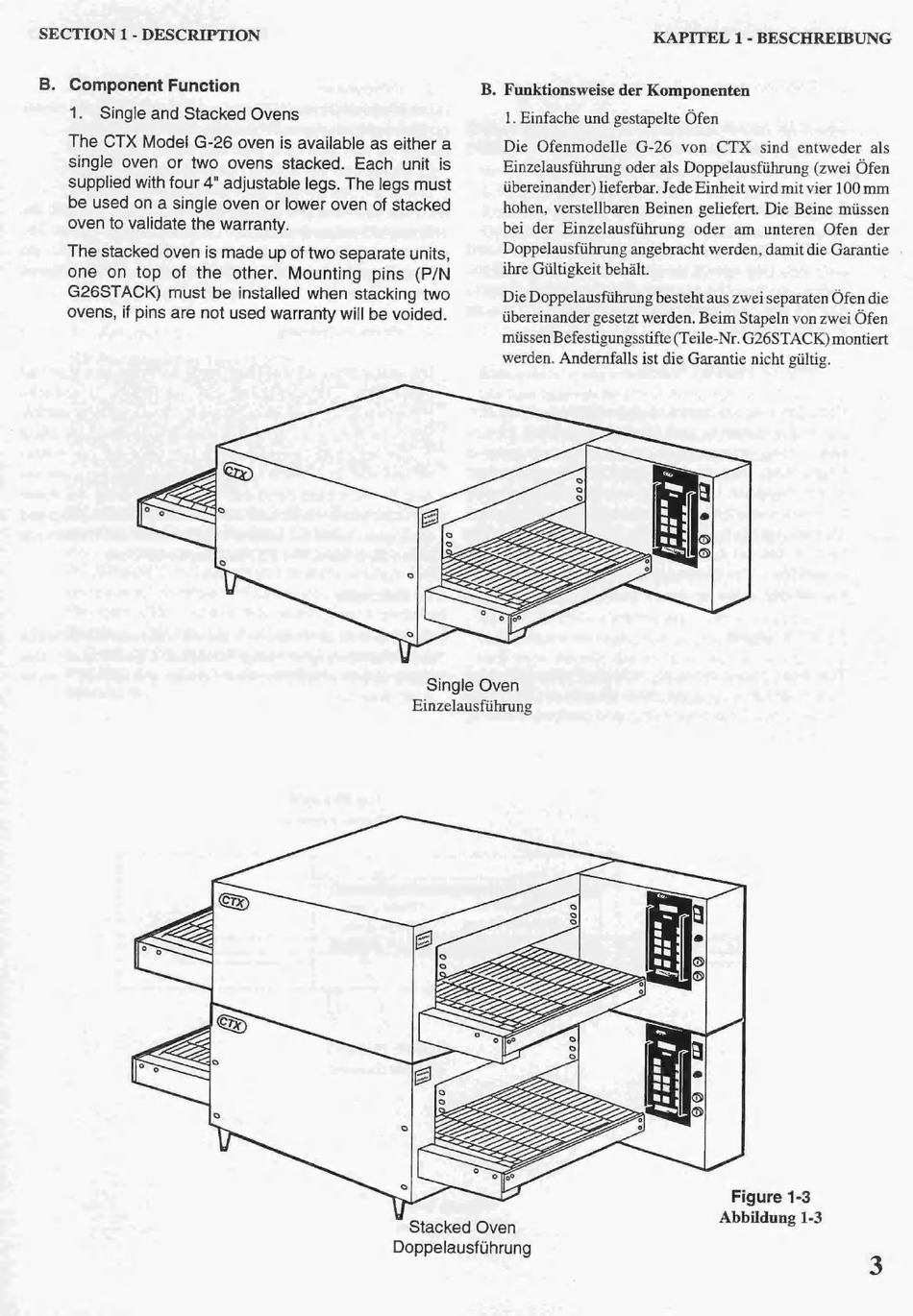

Single Oven
Einzelausführung
- Stacked Oven
Doppelausführung
СЭН | Ш
Figure 1-3
Abbildung 1-3
