SECTION 2 - INSTALLATION
N
оо
оо

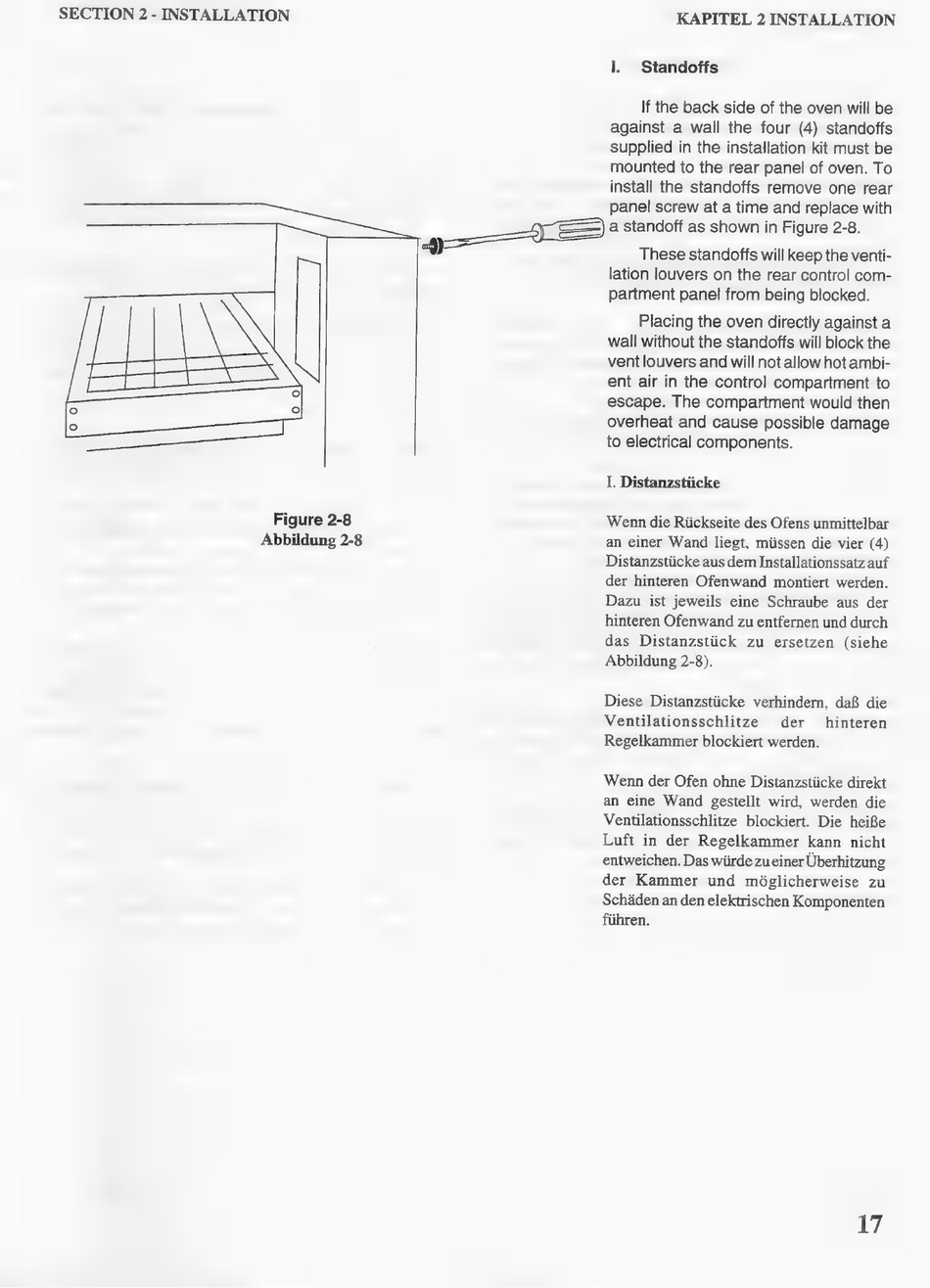

Figure 2-8
Abbildung 2-8
8 ==
KAPITEL 2 INSTALLATION
|. Standoffs
If the back side of the oven will be
against a wall the four (4) standoffs
supplied in the installation kit must be
mounted to the rear panel of oven. To
install the standoffs remove one rear
panel screw at a time and replace with
a standoff as shown in Figure 2-8.
These standoffs will keep the venti-
lation louvers on the rear control com-
partment panel from being blocked.
Placing the oven directly against a
wall without the standoffs will block the
vent louvers and will not allow hot ambi-
ent air in the control compartment to
escape. The compartment would then
overheat and cause possible damage
to electrical components.
I. Distanzstücke
Wenn die Rückseite des Ofens unmittelbar
an einer Wand liegt, müssen die vier (4)
Distanzstücke aus dem Installationssatz auf
der hinteren Ofenwand montiert werden.
Dazu ist jeweils eine Schraube aus der
hinteren Ofenwand zu entfernen und durch
das Distanzstück zu ersetzen (siehe
Abbildung 2-8).
Diese Distanzstücke verhindern, daß die
Ventilationsschlitze der hinteren
Regelkammer blockiert werden.
Wenn der Ofen ohne Distanzstücke direkt
an eine Wand gestellt wird, werden die
Ventilationsschlitze blockiert. Die heiße
Luft in der Regelkammer kann nicht
entweichen. Das würde zueiner Überhitzung
der Kammer und möglicherweise zu
Schäden an den elektrischen Komponenten
führen.
17
