8. Das Lastaufnahmemittel an der Ringschraube entfernen und die Ring-
schraube am Kraftspannfutter entfernen.
9. Den Rund- und Planlauf des Kraftspannfutters am Kontrollrand über-
prüfen und gegebenenfalls ausrichten.
10. Den Backenhub mit dem Sicherungstaster überprüfen und gegebenen-
falls nachstellen.
11. Funktion prüfen, siehe Funktion prüfen [} 59].

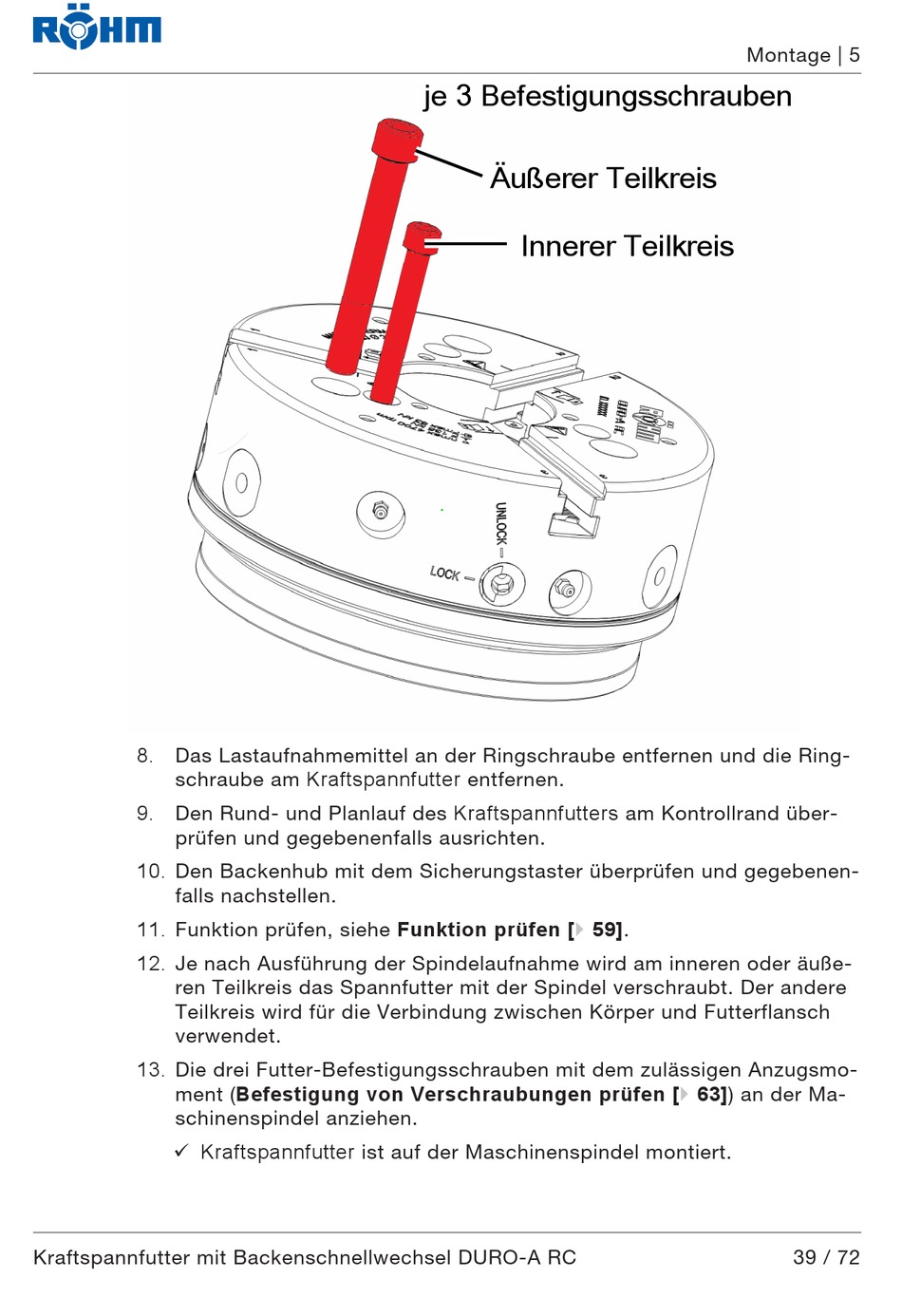

12. Je nach Ausführung der Spindelaufnahme wird am inneren oder äuße-
ren Teilkreis das Spannfutter mit der Spindel verschraubt. Der andere
Teilkreis wird für die Verbindung zwischen Körper und Futterflansch
verwendet.
13. Die drei Futter-Befestigungsschrauben mit dem zulässigen Anzugsmo-
ment (Befestigung von Verschraubungen prüfen [} 63]) an der Ma-
schinenspindel anziehen.
ü Kraftspannfutter ist auf der Maschinenspindel montiert.
Kraftspannfutter mit Backenschnellwechsel DURO-A RC
je 3 Befestigungsschrauben
Äußerer Teilkreis
Innerer Teilkreis
